ELK-3 500 кВ
Высоковольтный выключатель
Разъединители и заземлители
Трансформаторы напряжения и тока
Адаптивность системы ELK-3
Концепция местного управления
Технические данные КРУЭ и предложения

Множество убедительных причин доверять «ноу-хау» компании АББ Этот же подход применим к разъединителям и заземлителям

Разъединитель
Разъединитель имеет модульную конструкцию. Он бывает двух типов - линейный или угловой. Угловой разъединитель, интегрированный в шины, обеспечивает высокую

Привод имеет модульную конструкцию. Такая конструкция позволяет быстро заменять все модули, тем самым, обеспечивая удобство обслуживания и хороший доступ для проведения технического обслуживания и ремонта.
Особенности

  1. Надежная элегазовая изоляция во всем изолирующем пространстве
  2. Надежная отключающая способность - отключение небольших емкостных токов и и уравнительных токов сборных шин
  3. Высокая термическая и динамическая стойкость при протекании номинального тока и тока короткого замыкания
  4. Возможность работы в ручном режиме при помощи пусковой рукоятки
  5. Надежный трехполюсный привод
  6. Размещение модуля привода вне отсека для элегаза
  7. Отдельный механически соединенный указатель положения
  8. Смотровое окно для контроля положения и состояния контактов
  1. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANSI

быстродействующий заземлитель
Технологический и быстродействующий заземлитель
Технологический Заземлитель может устанавливаться в любом положении при помощи соединительного элемента, обеспечивая тем самым, максимальную гибкость в схеме распределительного устройства. Он применяется для заземления изолированных секций установки с целью защиты персонала во время технического обслуживания и монтажных работ.

Быстродействующий заземлитель применяется также для заземления емкости (кабелей, линий передач и т.д.). Управляемая операция «Отключение» осуществляется медленным движением линейного контакта, приводимого в действие непосредственно электродвигателем, который находится в одной из внешних фаз и соединяет остальные фазы торсионными валами. Это обеспечивает оптимальное переключение во время размыкания контактов. Операция быстрого «Включение» активируется пружинным механизмом. После команды на замыкание, электродвигатель и торсионные валы сжимают пружину фазы. После достижения необходимой степени заряда, они автоматически расцепляются до активации очередной команды на замыкание.
Особенности

  1. Надежное заземление главной цепи
  2. Функция изолированный заземлитель
  3. Отключающая способность - отключение индуцированного емкостного и индуктивного тока
  4. Возможность работы в ручном режиме при помощи пусковой рукоятки
  5. Размещение модуля привода вне отсека для элегаза
  6. Указатель положения, механически соединенный с подвижным контактом
  7. Смотровое окно для контроля положения и состояния контактов
  8. Предохранительные элементы, такие как висячие замки
  9. Типовые испытания на соответствие требованиям последних стандартов МЭК и ANSI
  10. Высокая включающая способность при токе короткого замыкания (быстродействующий заземлитель)
  11. Высокая нагрузочная способность по току короткого замыкания во включенном положении (быстродействующий заземлитель)

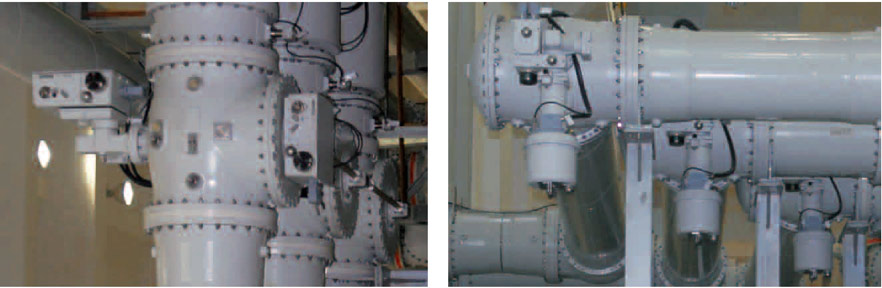

Разъединитель и технологический заземлитель
Разъединитель (справа) и технологический заземлитель (слева)                            Быстродействующий заземлитель

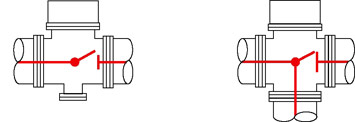

Линейные разъединители
Линейные разъединители

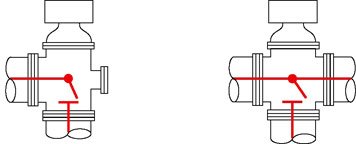

Угловые разъединители
Угловые разъединители

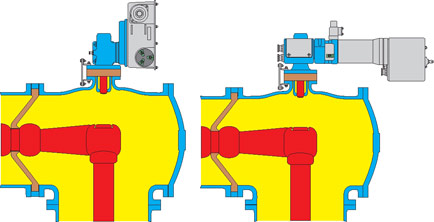

Технологический заземлитель Быстродействующий заземлитель


Разъединитель
