Уникальная адаптивность системы ELK-3 компании АББ применима и к соединительным элементам

Соединительные элементы
Распределительные устройства должны быть способны адаптироваться к изменению целей, для которых они предназначены. Поэтому компания АББ поставляет соединительные элементы всех форм и размеров: крестообразные, угловые и T-образные, а также обычные прямые - соединения, служащие для стыковки отдельных компонентов КРУЭ.
Компенсаторы различных типов учитывают термическое расширение, вибрации при работе и допуски к длинам определенных компонентов. Более того, они гарантирует легкость сборки и разборки.
Виды присоединений
Спектр КРУЭ компании АББ включает соединительные элементы для таких устройств как вводы «элегаз-воздух», кабельные вводы и высоковольтные вводы силового трансформатора.

Угловое соединение
Угловое соединение

прямое соединение
Х-образное соединение
Х-образное соединение

Т-образное соединение
Особенности

  1. Эффективная компенсация вибраций
  2. Соединение между КРУЭ и трансформатором
  3. Возможность изоляции КРУЭ от трансформатора при проведении испытаний
  4. Интерфейс в соответствии со стандартом МЭК 61639
  5. Конструкция, не требующая технического обслуживания

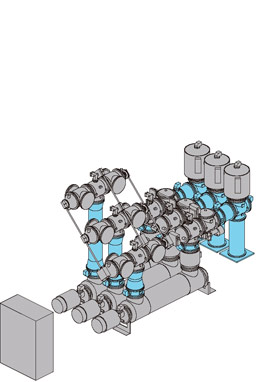

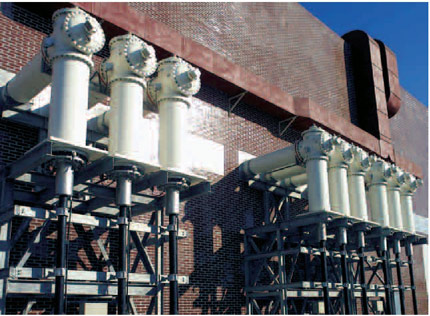

Трансформаторное присоединение
Подключение силового трансформатора напрямую к распределительному устройству осуществляется при помощи сильфонов.


Трансформаторное присоединение
Трансформаторное присоединение

Ввод элегаз-воздух
Ввод элегаз-воздух

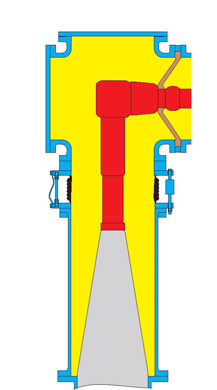

Кабельное присоединение  500 кВ
Кабельное присоединение

Кабельное присоединение

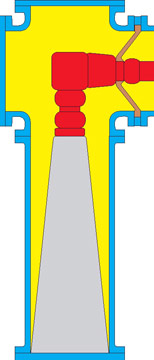

Кабельные вводы, которые входят в объем поставки изготовителя кабеля, обычно состоят из барьерного изолятора, выполненного из эпоксидной смолы, и могут быть двух типов - сухого или жидкостного.
Особенности

  1. Интерфейс в соответствии с МЭК 62271-209
  2. Возможность гальванического отделения КРУЭ и высоковольтного кабеля, и проведения автономных испытаний высоким напряжением
  3. Легко доступное съемное соединение
  4. Наличие фланца для крепления испытательных вводов
  5. Легкость монтажа кабеля под любым углом вращения


Кабельное присоединение

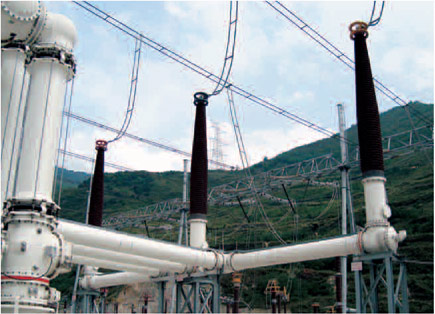

Ввод элегаз-воздух

  1. Конструкция, не требующая технического обслуживания

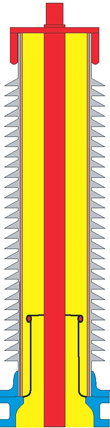

Ввод элегаз-воздух
Доступно две модификации вводов элегаз/воздух: с классическим фарфоровым изолятором или стандартного варианта, с композитными изоляторами, армированными волокном, с силиконовыми юбками.
Особенности

  1. Высокое сопротивление току утечки
  2. Самоочищающиеся силиконовые юбки
  3. Элегазовая изоляция с одной ступенью давления
  4. Взрывобезопасная и антивандальная конструкция
  5. Устойчивость к песчаным бурям
  6. Возможность установки всех приспособлений в любом положении
  7. Небольшой вес
  8. Конструкция, не требующая технического обслуживания
