К-104М - КРУ 6-10 кВ внутренней установки
Схемы и рисунки

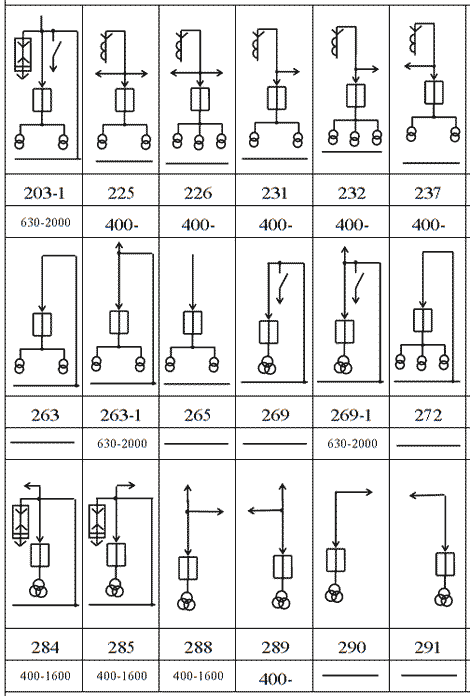

СЕТКА СХЕМ ГЛАВНЫХ ЦЕПЕЙ ШКАФОВ К-104М

Схемы главных цепей шкафов К-104М

Схемы главных цепей шкафов К-104М

Схемы главных цепей шкафов К-104М

Схемы главных цепей шкафов К-104М

Схемы главных цепей шкафов К-104М

Схемы главных цепей шкафов К-104М

*  В типовые шкафы по требованию заказчика могут быть установлены ограничители перенапряжения /ОПН/

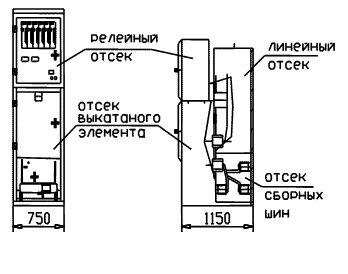

Шкаф с шинным вводом

Рис.1 Шкаф с шинным вводом

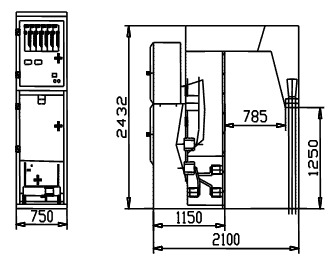

Шкаф с кабельным вводом снизу вне шкафа

Рис.2 Шкаф с кабельным вводом снизу вне шкафа

Шкаф с кабельным вводом сверху

Рис.3 Шкаф с кабельным вводом  сверху

Шкаф с кабельным вводом снизу внутри шкафа

Рис.4 Шкаф с кабельным вводом снизу внутри шкафа


Установка дугоуловителя в торце секции КРУ

Рис.5 Установка дугоуловителя в торце секции КРУ

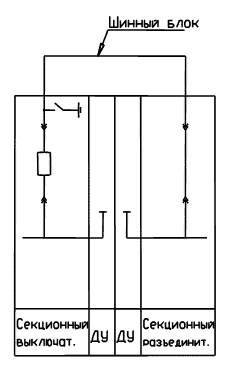

Установка шинного блока секционирования при однорядном расположении КРУ

Рис.6 Установка шинного блока секционирования при однорядном расположении КРУ

Шинный мост для двухрядного расположения КРУ

Рис.7 Шинный мост для двухрядного расположения КРУ

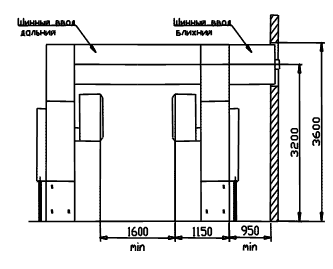

Шинный ввод ближний и дальний

Рис.8 Шинный ввод ближний и дальний

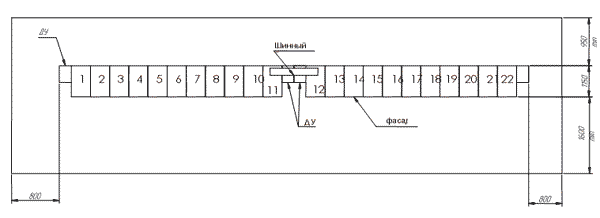

Варианты расположения шкафов КРУ

Рис. 11  Варианты расположения шкафов КРУ
С использованием дугоуловителей
б/ при однорядном расположении
ДУ-дугоуловитель
11-шкаф секционного выключателя (разъединителя)
11-шкаф секционного разъединителя (выключателя)
