Секционирующий пункт KIOSK 10 кВ

Секционирующий пункт KIOSK (КИОСК) специально разработан индийской компанией Crompton Greaves для подстанций без обслуживающего персонала в распределительной сети для открытой установки. Это - автономное вакуумное устройство коммутационной аппаратуры со встроенным независимым источником оперативного тока для включения и отключения вакуумного выключателя. Продукт имеет все необходимое для учета, контроля, защиты и SCADA совместимости.

Продукт доступен в двух базовых конструкциях

- С высоковольтными вводами, выведенными на крышу (номинальное напряжение: 10 и 36 (МЭК) кВ)

- С вводами через основание или боковые стенки - ошиновкой или кабелем (номинальное напряжение: 10 кВ)

Отличительные особенности

► Компактный стационарный / выкатной (опционально) вакуумный выключатель.

► протестированы для быстрого автоматического повторного включения с SCADA совместимой системы управления.

► для дистанционных измерений вариант с многофункциональным Tri Vector Meter.

► установленный выключатель испытан на продолжительную механическую выносливость М2 класса по МЭК 62271 - 100, обеспечивая 10000 последовательностей операций включения-отключения.

► Установка на пьедестале, чтобы избежать ржавления нижнего основания и для легкости проводки кабелей.

► Гигроскопичная твердая изоляция.

► Типовые испытания согласно IEC: 62271 - 100, 200.

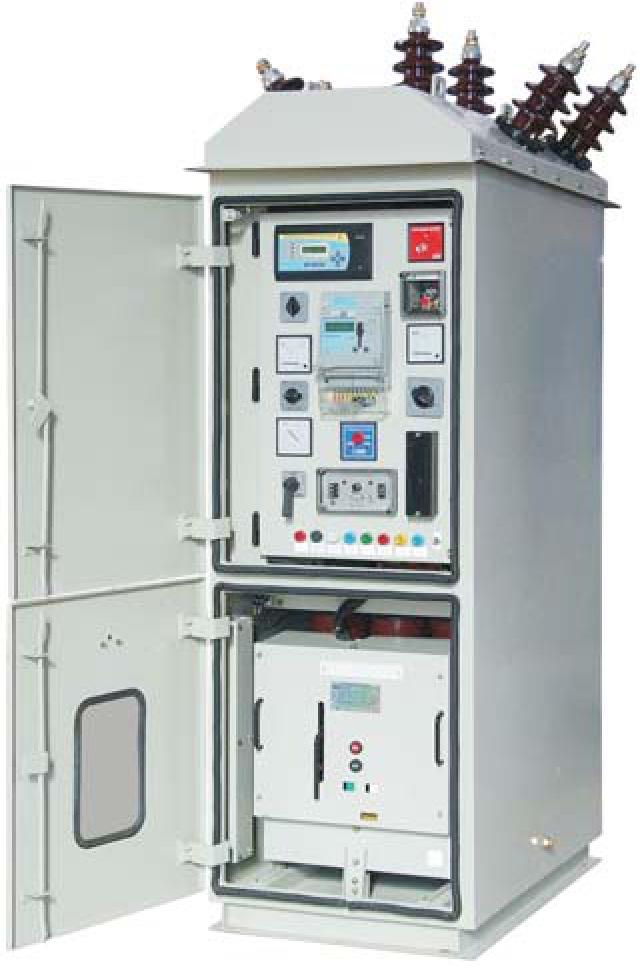

Секционирующий пункт KIOSK 12 кВ с вводами

12 кВ Настраивают КИОСК

Технические Данные

Особенности

Единицы измерения

Высоковольтный ввод для прохода через крышу

Сбоку и снизу

Высоковольтный ввод для прохода через крышу

Нормальное напряжение

кВ

12

36

Номинальный ток

Ампер

До 1250

До 1250

До 1600

До 3150

До 2000

Кол-во полюсов

3

Частота

Гц

50

Разрывная мощность при симметричном отключении

кА

до 26.3

20

26.3

40

26.3

Включающая способность

кА

32.75

50

65.75

100

65.75

Выдерживаемое напряжение Промышленной частоты

среднеквадратичное значение кВ

28

70

Выдерживаемое импульсное напряжение

кВ

75

170

Рабочий режим

циклы

0-0.3sec-C0-3min-C0 (Быстрая готовность к АПВ)

Полное Время отключения

циклы

3

3.5

Время срабатывания

циклы

3

3

Постоянная составляющая тока

%

<50 %

Степень защиты

IP 54

Применяемые стандарты

13118, IEC 62271-100 / 200

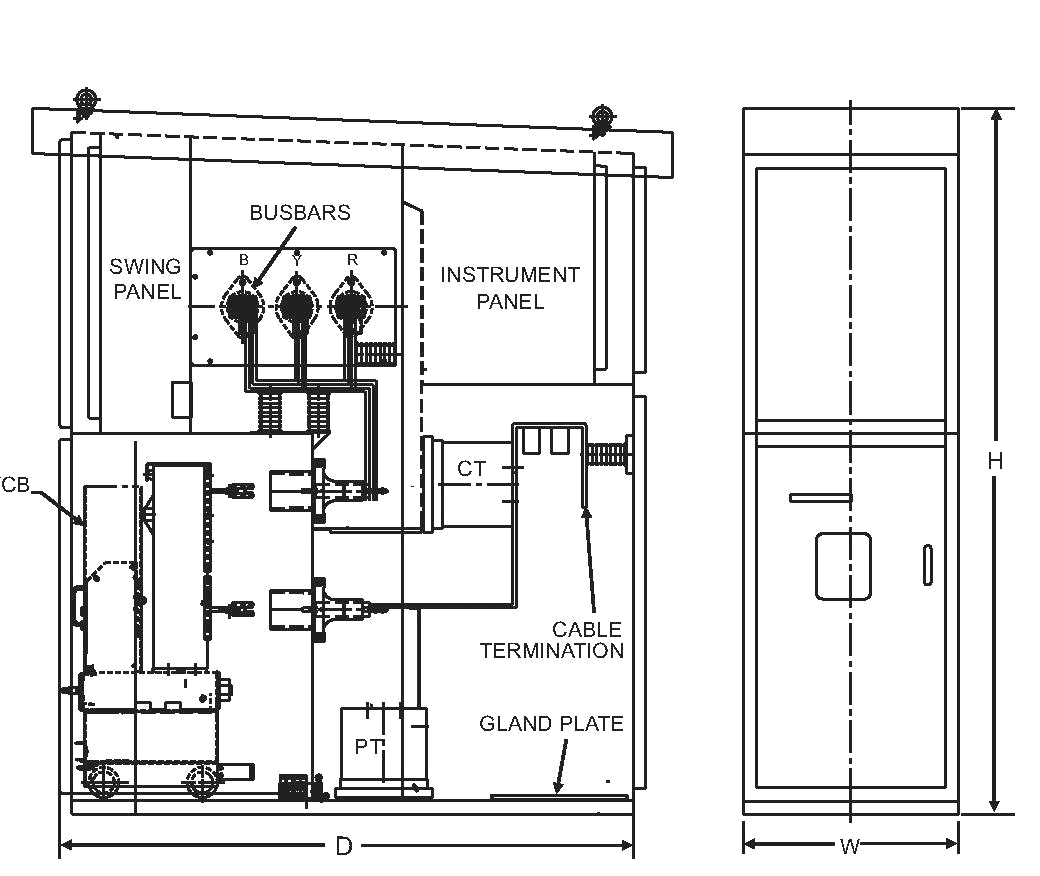

Габариты секционирующего пункта

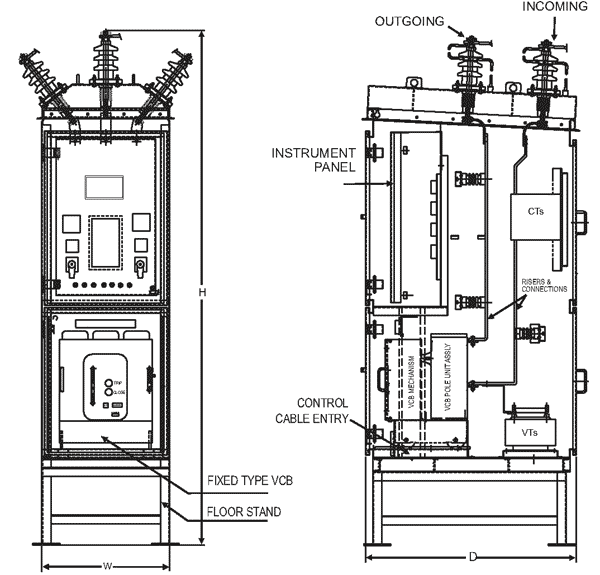

Габариты секционирующего пункта с верхними вводами

Габариты секционирующего пункта - линейный вариант

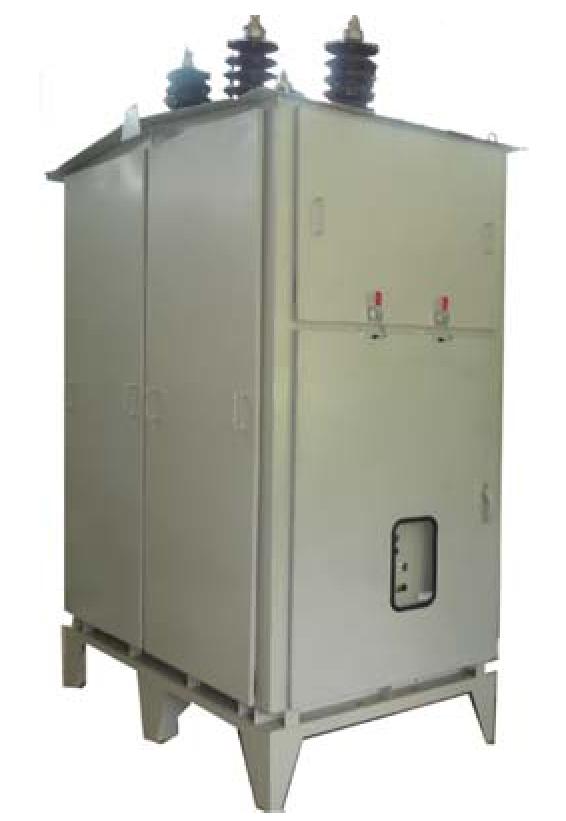

KIOSK с высоковольтными вводами для прохода через крышу на 36 кВ

KIOSK 36 кВ

Габаритные размеры (мм)

Разновидности

W

D

H

Ввода сбоку и снизу - 12 кВ

Ток отключения КЗ 20кА и Номинальный ток 1250 A

707

1840

2030

Ток отключения КЗ 26.3кА и Номинальный ток 1600 A

857

1840

2030

Ток отключения КЗ 31.5кА и Номинальный ток 1250 A

707

1960

2424

Ток отключения КЗ 40кА и Номинальный ток 2000 A

857

1960

2424

Высоковольтный ввод для прохода через крышу - 36 кВ

Ток отключения КЗ 26.3кА и Номинальный ток 1250 A

1310

1675

3020

Высоковольтный ввод для прохода через крышу - 12 кВ

Ток отключения КЗ 20кА и Номинальный ток 800 A

707

1165

2435

Ток отключения КЗ 26.3кА и Номинальный ток 1250 A

707

1665

2850
