КНВ-10 - ЧЭАЗ

КНВ-10 - ЧЭАЗ

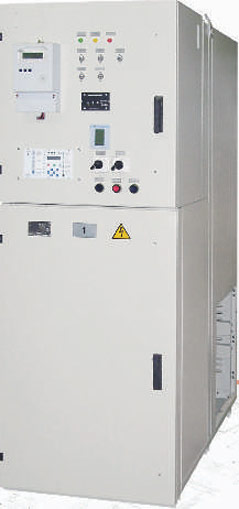

Комплектные распределительные устройства (КРУ) серии КНВ-10, производства Чебоксарского электроаппаратного завода, предназначены для работы в электрических установках трёхфазного переменного тока частоты 50 и 60 Гц напряжением 6 и 10 кВ для систем с изолированной или заземлённой через дугогасящий реактор нетралью.

Технические характеристики КРУ серии КНВ-10

Наименование параметра

Значение

Вид изоляции

Воздушная / Комбинированная

Наличие изоляции токоведущих шин главных цепей

С неизолированными шинами / С изолированными шинами

Наличие выкатных элементов в шкафу

С выкатными элементами / Без выкатных элементов

Условия обслуживания

С двусторонним обслуживанием

Вид линейных высоковольтных вводов (подсоединений)

Кабельные и шинные

Наличие дверей в отсеке выкатной тележки

Шкафы с дверями / Шкафы без дверей

Вид управления

Местное, дистанционное

Степень защиты

1Р30

Наименование параметра

Значение

Вид изоляции

Воздушная / Комбинированная

Диапазон температуры окружающего воздуха, °С

-25...+40

Номинальное напряжение (линейное), кВ:



- при частоте 50 Гц (для исполнения УЗ)

6; 10

- при частоте 60 Гц (для исполнения ТЗ)

6,6; 11

Номинальное рабочее напряжение (линейное), кВ

7,2; 12

Номинальный ток главных цепей, А:



- при частоте 50 Гц

630; 1000;1600

- при частоте 60 Гц

630;1250

Номинальный ток сборных шин, А:



- при частоте 50 Гц

1000;1600;2000;2500; 3150

- при частоте 60 Гц

800;1250;1600;2500

Номинальный ток отключения встроенного в КРУ выключателя, кА

12,5; 16; 204 25; 31,5

Ток термической стойкости, кА

20; 31,5

Ток электродинамической стойкости, кА

51; 81

Номинальное напряжение вспомогательных цепей, В:



- постоянного тока

110

- переменного тока

220

Номинальная мощность встраиваемых трансформаторов собственных нужд, кВА

40

Конструкция шкафов КРУ и токопроводов обеспечивает защиту обслуживающего персонала от случайного прикосновения к токоведущим и подвижным частям, заключённым в оболочку, и защиту оборудования от попадания твёрдых инородных тел в соответствии со степенью защиты IP30.
В КРУ обеспечивается локализация аварии внутри шкафа или монтажной единицы при возникновении дугового короткого замыкания при времени воздействия электрической дуги не более 0,2 с.
В шкафах КРУ предусмотрены механические и электрические блокировки.
