Распределительные устройства PIX в защитном металлическом корпусе с отсеком коммутационного аппарата, закрываемым дверцей, обеспечивают расширение с обеих сторон и состоят из модульных, функциональных блоков, которые соединены между собой системой сборных шин и заземляются через шину заземления подстанции.
Отдельные ячейки разделены металлическими перегородками на четыре отсека, включая низковольтный отсек системы управления и контроля состояния оборудования.
Три отсека среднего напряжения, включая отсек сборных шин, а также аппаратный и кабельный отсеки, оборудованы системой сброса повышенного давления, которая расположена внутри ячейки и ориентирована в направлении ее верхней части.
Снабженные плавкими предохранителями выключатели нагрузки фиксированного типа устанавливаются внутри секционной ячейки.
Отсек коммутационного аппарата
В этом закрываемом дверцей отсеке располагается следующее оборудование:
> Выдвижной элемент, оснащенный силовым выключателем или контактором, который имеет два положения: рабочее, и разомкнутое/контрольное.
Все операции с выдвижным элементом, а также связанным с ним оборудованием можно выполнять при закрытой дверце секции.
Выдвижные элементы одного типа взаимозаменяемы.
Соединение выдвижных элементов со сборными шинами и кабельными ответвлениями выполнено посредством штекерных посеребренных контактов.
Соединение вспомогательных цепей выдвижного элемента с низковольтным отсеком осуществляется посредством 64- контактного разъема (макс.)
Отсек коммутационного аппарата
Отсек коммутационного аппарата

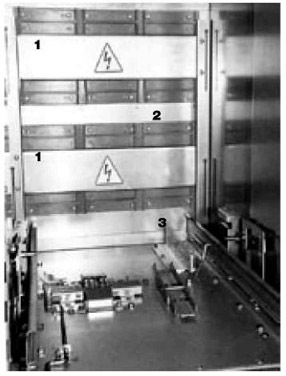

Для безопасности персонала предусмотрены металлические защитные шторки (1), устанавливаемые напротив направляющих для неподвижных штекерных контактов (2), которые предотвращают доступ
к силовой цепи, обеспечивая защиту в тех случаях, когда выдвижной элемент находится в разомкнутом / контрольном состоянии или извлечен из отсека.
После извлечения выдвижного элемента каждая шторка может в отдельности закрываться путем установки навесного замка.
При использовании опции взаимоблокирующих шторок независимое открытие верхней или нижней шторки возможно только с использованием дополнительно поставляемого специального инструмента.
Заземляющее устройство выдвижного элемента в соответствии со стандартами IEC обеспечивает непрерывность заземления во время перемещения посредством направляющих либо посредством специального контакта (3).
Смотровое окно на дверце отсека позволяет ясно видеть положение выдвижного элемента. Положение выдвижного элемента также отображается на мнемосхеме контроллера управления DCX.
В широком диапазоне модификаций выдвижных элементов системы PIX предлагается их комплектация разъединителем, трансформаторами напряжения и заземляющим разъединителем.
Отсек коммутационного аппарата открытый
Отсек коммутационного аппарата.
Этот отсек в соответствии с требованиями стандартов IEC оснащен механическими блокирующими устройствами, которые необходимы для предотвращения любых опасных действий. (Подробнее это рассмотрено в разделе, посвященном средствам блокировки.)
Кабельный отсек
Устройство отсека, доступ к которому осуществляется спереди и который в обычном состоянии закрыт закрепленной болтами панелью, в сочетании со съемной горизонтальной перегородкой между этим отсеком и отсеком коммутационного аппарата упрощает сборку, а также проверку кабелей и приспособлений на месте с обеспечением всех преимуществ принципа экономичного построения конструкции.
Кабельный отсек
Кабельный отсек.
В зависимости от выбранного варианта расположения коммутационного устройства задняя панель кабельного отсека может также по желанию выполняться съемной, что еще более упрощает доступ к узлам и компонентам.
В этом отсеке располагаются:
шины присоединения к силовым кабелям, до 6 х 630 мм2 на фазу.
заземляющий разъединитель кабеля, который управляется с передней стороны ячейки с помощью съемной рукоятки. Его положение видно через смотровое окно кабельного отсека.
трансформаторы тока с габаритами по стандарту DIN, установлены в задней части ячейки.
трансформаторы напряжения, установленные в передней части ячейки, закрепляются вместе или без плавких предохранителей, или делаются извлекаемыми вместе с предохранителями.
Кабельный отсек - кабели
Кабельный отсек
> Металлический кабельный канал, который располагается справа в боковой части и предназначен для прокладки защищаемых таким образом низковольтных проводов к отсеку управления.
В верхней части отсека на передней стороне ячейки имеется доступ к средствам управления заземляющим разъединителем, а также соответствующая мнемосхема и индикаторы напряжения типа VPIS (IEC 61958). Описание блокировок более подробно приведено в следующей главе.
Отсек сборных шин
Этот отсек располагается в верхней задней части ячейки, и доступ к нему возможен через ее верхнюю или переднюю панель после извлечения перегородок, отделяющих этот отсек от отсека коммутационного аппарата (отсека выдвижного элемента).
Номинальный ток определяет количество шин, которые монтируются параллельно.
Сборная шина соединяется и закрепляется с помощью твердой опорной изоляции. По выбору этот отсек может быть оборудован:
разделительными перегородками между ячейками, изготовленными из стойких к давлению изоляционных материалов,
герметичной изоляцией сборных и отходящих шин,
трансформаторами напряжения без предохранителей.
закрепленными трансформаторами напряжения без плавких предохранителей.

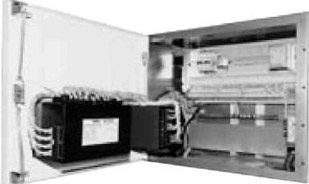

Отсек низковольтной аппаратуры
Отсек низковольтной аппаратуры
Сборная шина состоит из плоских медных шин с закругленными краями.
Сборная шина
Данный отсек содержит вспомогательные схемы управления, измерения, защиты, контроля состояния, связи и других взаимодействующих систем.
Этот независимый отсек представляет собой отдельный узел и поставляется в полностью собранном и протестированном виде.
Отсек сборных шин
заземляющим разъединителем.
Отсек низковольтной аппаратуры

> Включение или отключение заземляющего разъединителя.
Доступ в отсек коммутационного аппарата требует применения специальной рукоятки и ключа.
Блокировки разработаны с учетом принципов наибольшей безопасности при эксплуатации, что подразумевает невозможность выполнения недопустимых с точки зрения обеспечения безопасности операций.
Блокировки
Блокировки
Конструкция системы PIX обеспечивает полную безопасность. Все перечисленные ниже операции выполняются со стороны передней панели при закрытых дверцах и панелях.
Подключение или отсоединение выдвижного элемента.
Заводка пружинного механизма.
Механическое включение или отключение силового выключателя или разъединителя.

Действия

Состояние задействованных элементов



Основные блокирующие устройства

Дополнительные блокирующие устройства по заказу

Подключение выдвижного элемента к силовой цепи.

Разъем низкого напряжения присоединен.
Силовой выключатель отключен
Заземляющий разъединитель отключен.

- Дверка доступа к отсеку коммутационного аппарата закрыта.

Включение силового выключателя или контактора.

Выдвижной элемент находится в полностью рабочем или выключенном / контрольном положении
Рукоятка ручного подключения выдвижного элемента извлечена



Включение заземляющего разъединителя

- Выдвижной элемент находится в отключенном / контрольном положении или извлечен.



Доступ к кабельному отсеку



- Заземляющий разъединитель включен.

Отключение заземляющего разъединителя



- Панель кабельного отсека закрыта.

Доступ к отсеку коммутационного аппарата

(Примечание: требуется применение специального ключа и рукоятки)

- Выдвижной блок отсоединен в отключенном /контрольном положении.

Частичное повторное отключение заземляющего разъединителя при испытании кабелей.



Невозможно снова установить панель, пока заземляющий разъединитель находится в данном положении.

Открывание защитных шторок



Посредством перемещения выдвижного элемента.
С помощью специального инструмента.

Прочее оборудование обеспечения безопасности



Основные блокирующие устройства

Дополнительные блокирующие устройства по заказу

Блокирование с помощью навесных замков

Защитные шторки.
Доступ к заземляющему разъединителю (во включенном или отключенном положении).
Отсутствие доступа к работе с выдвижным элементом.



Специальные блокирующие устройства



- Кнопки включения и отключения силового выключателя.

Фиксирование с помощью встроенных блокировок.



Дверца отсека коммутационного аппарата.
Заземляющий разъединитель находится во включенном или отключенном положении.
Выдвижной элемент в отключенном положении.

Электромагнитная блокировка



Заземляющий разъединитель находится в отключенном положении
Отсоединение блока (UTX)

Стандарты
Безопасность подтверждена сертификатом соответствия
сертификат соответствия
Конструкция ячеек системы PIX отвечает требованиям международных стандартов (IEC), что и подтверждено типовыми испытаниями, выполненными в независимых лабораториях.


Стандарт

Описание

EC 60298, Приложение AA

- Коммутационные и распределительные устройства в металлической оболочке на напряжение от 1 кВ до 52 кВ

EC 60694

- Общие стандарты для высоковольтного оборудования.

EC 60056

- Высоковольтные силовые выключатели переменного тока.

EC 60129

- Разъединители переменного тока и заземляющие разъединители.

EC 61958

- Индикаторная система наличия напряжения.

EC 60529

- Степени защиты, обеспечиваемые оболочками.

EC 60470

- Высоковольтные контакторы.

EC 60265

- Высоковольтные выключатели нагрузки.

EC 60420

- Высоковольтные разъединители.

EC 602821

- Высоковольтные плавкие предохранители.

Условия эксплуатации


Условия эксплуатации внутри помещения в соответствии с требованиями стандарта IEC 60694

Температура окружающей среды

- + 40 °С



- максимум +55 °С при токе ниже номинального



- в среднем + 35 °С в течение 24 часов



- минимум - 5 °С

Окружающая среда

- отсутствие загрязнений из-за пыли, воспламеняющихся / агрессивных газов и паров, дыма или солей

Влажность

- средняя относительная влажность в течение более 24 часов: 95%



- среднее давление пара в течение более 24 часов: максимум 2,2 кПа



- средняя относительная влажность в течение более 1 месяца : 90%



- среднее давление пара в течение более 1 месяца: максимум 1,8 кПа

Высота над уровнем моря

- до 1000 м выше уровня моря, согласно атмосферным условиям: 1013 гПа + 20 °С, 11 г/м3 воды.



- на высоте свыше 1000 м применяется коэффициент снижения номинальных параметров. Более подробную информацию можно получить, обратившись к производителю.

Вибрации

- незначительные.



- в отношении особых условий необходимо обращаться к производителю.

Степень защиты


Стандартная степень защиты оболочки корпуса: IP ЗХ.
По отдельному заказу возможна поставка с другими степенями защиты в соответствии с приведенной ниже таблицей.

Значение для защиты оборудования

Значение для защиты персонала

Элементы кода IP

Первый элемент Второй элемент

Дополнительные элементы

Защита от попадания твердых элементов следующих диаметров:

2

 X

>=12.5 мм >=2.5 мм >=1 мм
Не определено



Не используются при покрытии условий первым элементом.

Защита от попадания воды с последующим нежелательным воздействием

0 1
2 X

Отсутствие защиты Вертикально падающая вода. Вода, падающая с наклоном 15°. Не определено



Защита от доступа к опасным частям с помощью инструментов

С D=2.5 мм L=10 мм
D D=1 мм
L=100 мм
X Не определено

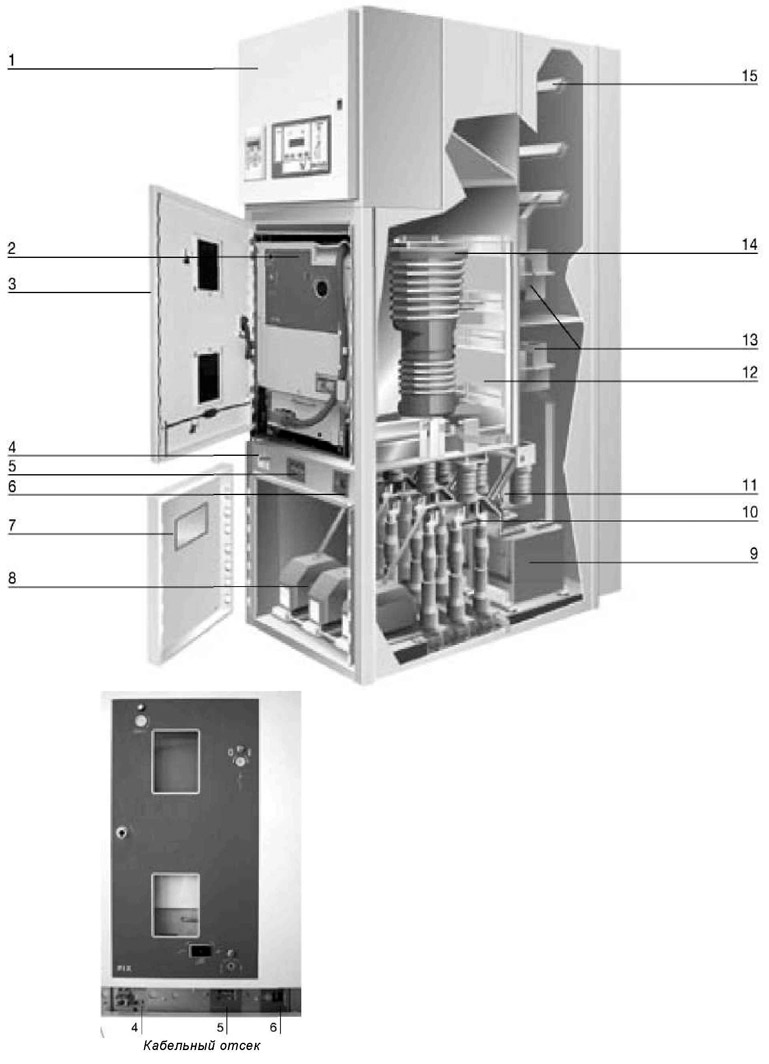

Составные элементы PIX

- Отсек низковольтной аппаратуры.
- Силовой выключатель.
- Дверца отсека коммутационного аппарата.
- Механизм управления заземляющим разъединителем.
- Индикатор наличия напряжения.
- Мнемосхема с указателем положения заземляющего разъединителя.
- Панель кабельного отсека.
- Трансформатор напряжения.
- Трансформатор тока.
- Кабельное присоединение.
- Заземляющий разъединитель
- Защитные шторки для фидера.
- Кожух из твердой изоляции.
- Металлические шторки для кабеля.
- Сборные шины.
Составные элементы КРУ PIX
