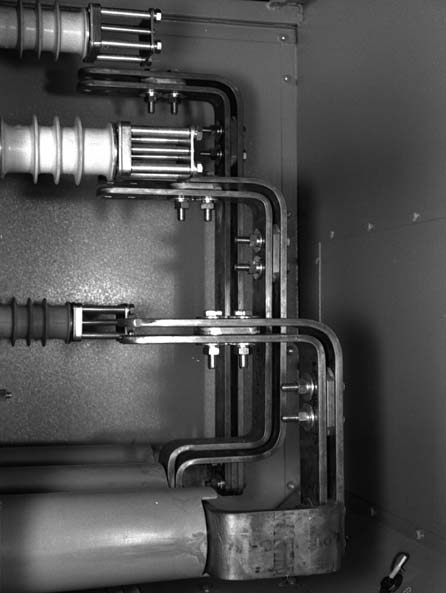

КРУ Стройподстанции ошиновка

1. Базовые технические характеристики шкафов КРУ 6-10 кВ


Номер схемы главных цепей

Тип КРУ

КРУ Ф-02

КРУФ-03

КСО Ф-05

КСО Ф-05 «МАКСИ»

КСО ФМ -06
«мини»

КРУФ-06



Наименование характеристик

Номинальный ток главных цепей, А

630 -2500

630 -2500

630- 1600

630-2500

630 - 1250

630-4000

Номинальный ток сборных шин, А

630 -2500

630 -2500

630- 1600

630-2500

630 - 1250

630-4000

Номинальный ток термической стойкости (отключения выключателя), кА

16; 25; 31,5

16; 25; 31,5

16; 25

31,5

16; 25

16; 25; 31,5; 40

Номинальный ток электродинамической стойкости, кА

32; 41; 51; 64; 81

64

81

64

32; 41; 51; 64; 81

Условия обслуживания

двухстороннее

двух-стороннее

одно-стороннее

одно-стороннее

одно-стороннее

двухстороннее

Расположение сборных шин

верхнее

нижнее

верхнее

верхнее

верхнее

верхнее

Габаритные размеры

800x1550x2300
1000x1550x2300
1000x1650x2300

850x1700x2300 1100x1700x2300

750x1200x2400 (2800)

1000x1200x2400 (2800) 800x1200x2400 (2800)

600x1000x2000

800x1650x2300 1000x1650x2300

Коммутационные аппараты главных цепей

Эволис,
«Шнейдер
Электрик»
ВБ-10,
«Контакт»

Эволис,
«Шнейдер
Электрик»
ВБ-10,
«Контакт»

Эволис,
«Шнейдер
Электрик»
ВБ-10,
«Контакт»
ВВ/TEL,
«Таврида
Электрик»

Эволис,
«Шнейдер
Электрик»
ВБ-10,
«Контакт»
SION,
«Сименс»

Эволис,
«Шнейдер
Электрик»
SION,
«Сименс»

ZN-63A-12,
«CHINT»
GVB,
«LS Industrial Systems» SION, «Сименс» VD-4, ABB

Наличие выкатного элемента в средней части шкафа

ДА

Максимальные количество и сечение подключаемых кабелей

4[3х240]

4[3х240]

3[3х240]

4[3х240]

3[3х240]

4[3x240]

Тип применяемого быстродействующего заземлителя

Smalt, «Шнейдер Электрик»

JN-15, «CHINT» SEH/M201 «LS Industrial Systems»

Защита и автоматика с применением микропроцессорных терминалов

Sepam 1000+, «Шнейдер Электрик» F650, MIFII, MIVII «General Electric» «Сириус», «Орион», «Радиус-Автоматика», г. Зеленоград SIPROTEC, "Сименс" БИМ, НТЦ «Госан» БЭМП, «ЧЭАЗ»

Тип оперативного тока

Постоянный 110, 220 В Переменный 220 В

Возможность встраивания устройств защиты в АСУ ТП

ДА

Климатическое исполнение

УЗ по ГОСТ 15150-69

Наличие приборов обогрева

В кабельном и релейном отсеках

Тип трансформаторов тока

ТШЛП-10; ТЛК-10

ТЛК-10, ТПОЛ-10

ТШЛП-10; ТЛК-10

Тип трансформатора напряжения

НОЛ 6000/100; НОЛ 10000/100 ЗНОЛ 6000/(100*100/3); ЗНОЛ 10000/(100*100/3)

Тип трансформатора тока нулевой последовательности

CSH-120 (200); ТЗРЛ

Тип ограничителя перенапряжения

ОПН-ЭС-П 10/11,5-10/1 ОПН-ЭС-П 6/7,2-10/2 УХЛ2

Тип предохранителей в цепях ТН

ПН 01-10УЗ ПКН 001-10 УЗ

Тип предохранителей в цепях ТСН

ПКТ 101 -6-31,5-20-УЗ

Тип опорных изоляторов

ИО-ЭС-П 8-80-6 УХ Л 2 ИОСК 10-8-6 (10-8-4)

Материал сборных шин и ошиновки

МЕДЬ

Изоляция сборных шин и ошиновки

комбинированная
