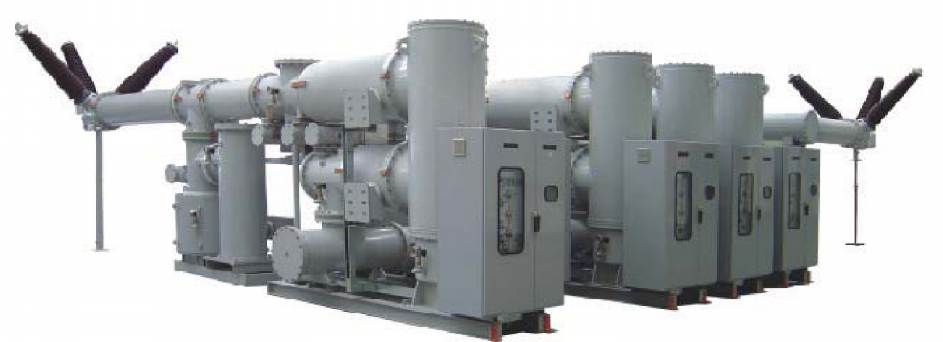

Распределительное устройство с газовой изоляцией в металлическом корпусе ZF21-126 CHINT
Распределительное устройство ZF21-126 (РУ) производства компании CHINT (Китай) соответствует стандартам IEC.
Кроме обычных подстанций, РУ может применяться на электростанциях специального назначения и в других местах:
на городских подстанциях (в городах с большим населением и малой площадью);
на загрязненной территории (район добычи, химзавод и т.п.);
на гидроэлектростанциях (как подземная подстанция);
на любой электростанции, где можно разместить данное РУ вместо обычной аппаратуры: оно компактно, стабильно в работе и имеет улучшенные характеристики.
Технические параметры ZF21-12
Таблица 2.1 Условия эксплуатации
Название |
В помещении |
Вне помещения |
Температура окружающей среды, С |
-30 - +40 |
Солнечное излучение (на открытом воздухе) - |
1000 |
Скорость ветра, м/с |
- |
<34 |
Влажность (средняя за день) |
<95% |
Влажность (средняя за месяц) |
<90% |
Давление насыщенного пара, кПа (в среднем за день) |
<2.2 |
Давление насыщенного |
пара, кПа (в среднем за месяц) |
<1.8 |
|
Название |
В помещении |
Вне помещения |
Высота установки над уровнем моря, м |
<2000 (отрегулировать, если>2000) |
Сейсмостойкость |
Горизонтально Вертикально |
0,3д 0,15д |
Степень загрязнения изоляции |
3 степени,4 степени |
Толщина льда, мм |
<10 |
Таблица 2.2 Номинальные параметры
№ |
Название |
Единица измерения |
Значение |
1 |
Напряжение |
кВ |
72,5; 110 |
2 |
Номинальный ток/ток главной шины |
А |
2000/3150 |
3 |
Частота |
ГЦ |
50 |
4 |
Выдерживаемое напряжение при промышленной частоте, 1 мин Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли
Между разомкнутыми контактами
Относительно земли
Между разомкнутыми контактами |
кВ |
230 239+115
550 550+275 |
Выдерживаемое напряжение |
Относительно земли |
|
126/v3*1,3 |
5 |
при промышленной частоте при
нулевом давлении, 5мин Между разомкнутыми контактами |
кВ |
126/v3*1,3*1,5 |
6 |
Уровень радиовоздействия (при превышении в 1.1 раз номинального напряжения полюса) |
мкВ |
<500 |
7 |
Частичный разряд |
|
Номинальное |
пК |
<10 0,60 |
8 |
Давление элегаза
(20° С) |
Выключатель |
Аварийное Критическое |
МПа |
0,55 0,50 |
Другие камеры |
Номинальное Аварийное |
|
0,40 0,30/0,35 (РТ) |
9 |
Ежегодная утечка SF6 |
% |
<0.5 |
10 |
Степень защиты вспомогательной цепи и движущихся частей |
|
IP5X, IP5XW |
№ |
Название |
Единица измерения |
Значение |
1 |
Ток отключения короткого замыкания |
|
кА |
40 |
2 |
Ток короткого замыкания (пиковый) |
|
кА |
100 |
3 |
Кратковременный выдерживаемый ток |
кА |
40 |
4 |
Время протекания тока короткого замыкания |
с |
3 |
5 |
Пиковый выдерживаемый ток |
кА |
100 |
6 |
Номинальный рабочий цикл |
|
О-О.Зс-ВО-180С-В0 |
7 |
Общее время отключения |
мс |
<60.0 |
8 |
Время размыкания (отключение) |
мс |
30,0±5,0 |
9 |
Время замыкания (включение) |
мс |
<100 |
|
Выдерживаемое напряжение при |
Относительно земли |
|
230 |
10 |
промышленной частоте, 1 мин |
Между разомкнутыми контактами |
кВ |
230+115 |
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли
Между разомкнутыми контактами |
|
550 550+275 |
11 |
Механическая износостойкость |
|
|
3000 |
12 |
Вес элегаза |
|
кг |
60 |
13 |
Вес выключателя |
|
кг |
2300 |
Таблица 2.4 Разъединитель
№ |
Название |
|
Единица измерения |
Значение |
1 |
Напряжение |
|
кВ |
110 |
2 |
Ток |
|
А |
2000 |
3 |
Выдерживаемое напряжение при промышленной частоте, 1 мин
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли |
кВ |
230+73 230 |
Между разомкнутыми контактами |
|
230+115 |
Относительно земли |
|
550+103 |
кВ |
550 |
Между разомкнутыми
контактами |
550+275 |
4 |
Кратковременный выдерживаемый ток |
кА |
40 |
5 |
Время протекания тока короткого замыкания |
с |
3 |
6 |
Пиковый выдерживаемый ток |
кА |
100 |
7 |
Вес SF6 в воздушной камере разъединителя |
кг |
9,0 |
8 |
Вес( с учетом заземлителя, механизма управления, разъединителя и управляющего механизма заземлителя), кг |
Прямоугольного |
600 |
Линейного типа |
900 |
9 |
Напряжение контура управления |
В |
DC220, DC110 |
10 |
Напряжение вспомогательной цепи
Время замыкания |
В |
DC220/110,AC220 <6,0 |
11 |
Механизм управления
Время размыкания |
с |
S6,0 |
Таблица 2.5 Заземлитель
№ |
Название |
|
Единица измерения |
Значение |
1 |
Напряжение |
|
кВ |
110 |
2 |
Кратковременный выдерживаемый ток |
|
кА |
40 |
3 |
Время протекания тока короткого замыкания |
|
с |
3 |
4 |
Пиковый выдерживаемый ток |
|
кА |
100 |
5 |
Выдерживаемое напряжение при промышленной частоте, 1 мин |
Относительно земли |
кВ |
230 |
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли |
|
550 |
6 |
Напряжение цепей управления |
|
В |
DC110/220 |
8 |
Заземлитель |
Время замыкания |
с |
S6,0 |
Время размыкания |
9 |
Напряжение вспомогательной цепи |
|
В |
DC220/110, АС220 |
Таблица 2.6 Трансформатор тока
№ |
Название |
Единица измерения |
Значение |
1 |
Ток |
Ток первичной обмотки |
А |
300,400,600, 750,1000, 1200,1500,2000 |
Ток вторичной обмотки |
А |
1 или 5 |
2 |
Частота |
|
ГЦ |
50 |
Выдерживаемое напряжение при промышленной частоте, 1 мин |
Относительно земли |
|
550 |
Между полюсами |
|
550+275 |
3 |
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли |
кВ |
230 |
Между полюсами |
230+115 |
Выдерживаемое напряжение при промышленной частоте вспомогательной цепи, 1 мин |
|
3 |
4 |
Кратковременный выдерживаемый ток |
кА |
40 |
5 |
Время протекания тока короткого замыкания |
с |
3 |
6 |
Пиковый выдерживаемый ток |
|
кА |
100 |
7 |
Класс точности |
Измерение Защита |
|
0,2; 0,5; 1 5Р;10Р |
9 |
Номинальная мощность |
Измерение Защита |
ВА |
10,20,30 |
Таблица 2.7 Трансформатор напряжения
№ |
Название |
Единица измерения |
Значение |
|
Напряжение первичной обмотки |
кВ |
110/v3 |
1 |
Напряжение вторичной обмотки |
В |
110/v3 |
|
Напряжение резервной обмотки |
В |
100 |
|
Выдерживаемое напряжение грозового импульса (пиковое) |
|
550 |
2. |
Выдерживаемое напряжение при промышленной частоте первичной обмотки, 1 мин |
кВ |
230 |
|
Выдерживаемое напряжение при промышленной частоте вторичной и резервной обмотки, 1 мин |
|
3 |
3 |
Измерение
Класс точности |
3 полюса 1 полюс |
|
0.2,0.5 0.2,0.5 1 |
|
Защита |
|
|
ЗР |
4 |
Измерение
Номинальная мощность |
3 полюса 1 полюс |
ВА |
150 150 300 400 |
|
Защита |
|
300 |
Таблица 2.8 Шина
№ |
Название |
|
Единица измерения |
Значение |
1 |
Ток |
|
А |
2000,3150 |
2 |
Кратковременный выдерживаемый ток |
|
кА |
40 |
3 |
Непрерывность короткого замыкания |
|
с |
3 |
4 |
Пиковый выдерживаемый ток |
|
кА |
100 |
5 |
Выдерживаемое напряжение при промышленной частоте, 1 мин |
Относительно земли |
кВ |
230 |
Между полюсами |
230+115 |
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли |
550 |
Между полюсами |
550+275 |
Таблица 2.9 Ограничитель перенапряжений
№ |
Название |
Единица измерения |
Значение |
1 |
Рабочее напряжение системы |
кВ |
126 |
2 |
Номинальное напряжение |
кВ |
100 |
3 |
Напряжение при непрерывной работе |
кВ |
78 |
4 |
Номинальный разрядный ток (8/20 мкс) |
кА |
10 |
5 |
Остаточное напряжение тока крутоволнового импульса |
кВ |
<291 |
6 |
Остаточное напряжение тока грозового импульса (пиковое, 8/20 мкс) |
кВ |
<260 |
7 |
Остаточное напряжение тока рабочего импульса Импульсный выдерживаемый ток 2мс |
кВ А |
<221 600/800 |
9 |
Выдерживаемое напряжение при промышленной |
кВ |
1,3*126/v3 |
|
частоте при нулевом давлении SF6 |
|
Выдерживаемое напряжение |
кВ |
550 |
10 |
Выдерживаемое напряжение грозового импульса (пиковое) |
внутренней изоляции Выдерживаемое напряжение при |
кВ |
230 |
|
промышленной частоте, 1 мин |
Таблица 2.10 Проходной изолятор SF6-Воздух (ввод)
№ |
Название |
Ед.изм |
Значение |
1 |
Номинальный ток |
А |
2000 |
2 |
Кратковременный выдерживаемый ток |
кА |
40 |
3 |
Пиковый выдерживаемый ток |
кА |
100 |
4 |
Непрерывность короткого замыкания |
с |
3 |
5 |
Выдерживаемое напряжение при промышленной частоте, 1 мин |
Относительно земли Между полюсами |
Сухой Влажный Сухой Влажный |
кВ |
230 230 230+115 230+115 |
|
Выдерживаемое напряжение грозового импульса (пиковое) |
Относительно земли Между полюсами |
|
|
550 550+275 |
6 |
Уровень начала коронного разряда |
|
при превышении номинального напряжения полюса до 1.1 раза корона невидима |
7 |
Уровень радиовоздействия |
мкВ |
при превышении номинального напряжения полюса до 1.1 раза не превышает 500 |
Таблица 2.11 Щит местного контроля
№ |
Название |
Единица измерения |
Значение |
2 |
Рабочее напряжение (вспомогательный элемент) Рабочий ток (вспомогательный элемент) |
В
А |
Постоянный ток: 48,110,220, переменный ток: 220,380,660 Постоянный ток: <5,5 переменный ток: 0,5 ~ 10 |
3 |
Частота источника переменного тока |
ГЦ |
50 |
4 |
Выдерживаемое напряжение при промышленной частоте изоляции вспомогательной цепи, 1 мин |
кВ |
2 |
ZF21-126
№ |
|
Название |
Единица измерения |
Значение |
1 |
Ширина |
|
мм |
1200 |
2 |
Длина |
|
мм |
3390 |
3 |
Высота |
|
мм |
3100 |
4 |
Вес |
|
кг |
5500 |
5 |
Вес SF6 |
|
кг |
120 |
|
