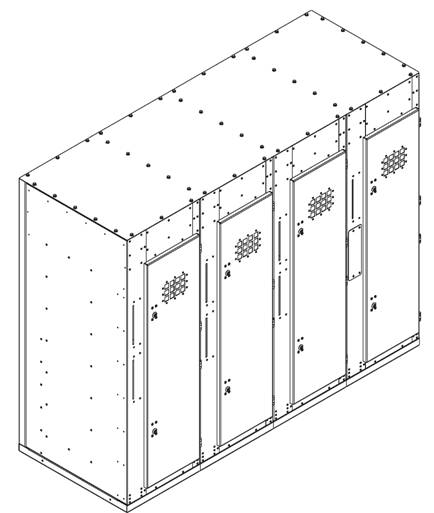

КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО  6, 10 кВ СЕРИИ КСО-3 «МОНОБЛОК»

1. ОБЛАСТИ ПРИМЕНЕНИЯ

«МОНОБЛОК» — компактное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных сетях 6- 10 кВ, выполняющее функции присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 2500 кВА с помощью комбинации выключателя нагрузки и плавких предохранителей или силового выключателя с защитой. Коммутационные аппараты и сборные шины расположены внутри корпуса из оцинкованной стали.
«МОНОБЛОК» предназначено также для установки в сетевых пунктах с целью повышения надежности электроснабжения потребителей.

2. ДОСТОИНСТВА КОНЦЕПЦИИ

Обеспечение безопасности персонала:
стойкость к внутренней дуге;
расположение всех токоведущих частей внутри корпуса;
обеспечение визуального контроля за положением главных и заземляющих ножей;
обеспечение видимого разрыва.
Устойчивость к воздействию внешней среды:
корпус из оцинкованной стали;
3. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


Наименование параметра

Значение

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток главных цепей, А

630

Номинальный рабочий ток камер с предохранителями, А

20; 32; 40; 50; 80; 100

Ток термической стойкости, кА

20

Номинальный ток электродинамической прочности, кА

51

Изоляция по ГОСТ 1516.1-76

нормальная

Степень защиты оболочки со стороны фасада

IP 20

Габариты, мм:



ширина (на 3 ячейки)

1620

ширина (на 4 ячейки)

2160

глубина

800

высота

1750

разделенные металлическими перегородками отсеки для плавких предохранителей и кабельных присоединений.
Удобство и простота в эксплуатации:
удобное присоединение кабелей с передней стороны с высоким расположением точек присоединения;
простота крепления к полу с помощью болтов.
Экономичность:
3 или 4 присоединения помещены в единый корпус;
срок службы — 25 лет.
На требует обслуживания в течении всего срока эксплуатации
Имеет малые габариты.
4. КОММУТАЦИОННЫЙ АППАРАТ В качестве коммутационного аппарата используется выключатель нагрузки вакуумный разъединяющий — ВНВР-10. Используемый выключатель имеет модульную конструкцию и оснащен пружинными приводами как для главных, так и для заземляющих ножей. Привода располагаются на передней панели модуля. В отключенном положении главные ножи образуют видимый разрыв.

Принцип действия выключателя основан на гашении дуги в вакууме, причем через камеру ток проходит только в момент включения и отключения аппарата. В включенном положении ток проходит через главные контакты.
Основное преимущество этого выключателя — минимальные эксплуатационные расходы. Поскольку гашение дуги происходит в вакуумной камере, не происходит выгорания контактов. Следовательно в продолжении всего периода эксплуатации выключателя нет необходимости проводить текущий ремонт с установкой ремкомплекта (на автогазовом выключателе необходима замена «вкладыша» и дугогасительного ножа, а зачастую и главных ножей через каждые 20 - 50 циклов включения - отключения). Также не происходит выброса продуктов горения.

5. ОСНОВНЫЕ ХАРАКТЕРИСТИКИ


Наименование параметра

Значение

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток главных цепей, А

630

Испытательное одноминутное напряжение, кВ

42

Номинальный ток отключения, А

630

Ток термической стойкости, кА

20

Номинальный ток электродинамической прочности, кА

51

Коммутационный ресурс, циклы

5000

Механический ресурс, циклы

5000

Срок службы, лет

30

Гарантийный срок, лет
