КСО-307СТ «Смена» ОЭнТ

Оглавление
КСО-307СТ «Смена» ОЭнТ
Схемы первичных соединений

КСО-307СТ «Смена»
КАМЕРЫ СБОРНЫЕ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ
СЕРИИ КСО-307СТ «СМЕНА»

1. ОБЩИЕ СВЕДЕНИЯ

Камеры сборные одностороннего обслуживания серии КСО-307СТ предназначены для комплектования закрытых распределительных устройств напряжением 6(10) кВ переменного трехфазного тока 50 гЦ, а также для расширения существующих подстанций и замены устаревших камер типа КСО-366 и КСО-386.
Камеры КСО предназначены для работы в следующих условиях:
• климатические факторы внешней среды исполнения У категории размещения 3 по ГОСТ 15150-69 и ГОСТ15543.1-89;
тип атмосферы II ГОСТ 15150-69, окружающая среда не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров разрушающих твердую изоляцию;
высота над уровнем моря — 1000 м;
рабочий диапазон температур +40 —25°С;
рабочее положение камер в пространстве — вертикальное (допустимое отклонение от вертикали — не более 5 градусов).

2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ КАМЕР КСО

KCO-307CT.TXMX.XXX.XXX-V3
КСО — камера сборная одностороннего обслуживания
3 — модификация 07 — год разработки СТ — аббревиатура фирмы-изготовителя ТХ — тип:
(ширина 800 мм, глубина 800 мм, высота 1950 мм);
(ширина 800 мм, глубина 1000 мм, высота 1950 мм);
(ширина 1000 мм, глубина 800 мм, высота 1950 мм);
(ширина 1000 мм, глубина 1000 мм, высота 1950 мм) MX — модификация:
(стандартная ячейка);
(ячейка совместимая с камерами КСО серий 366, 386 и ДР-);
(ячейка совместимая с камерами КСО серий 272,285,298 и др.);
(ячейка секционирования с установленным на ней секционным разъединителем)
XXX — тип встраиваемого аппарата
XXX— номер схемы первичных соединений
УЗ — климатическое исполнение и категория размещения
(по ГОСТ 15150-69)
Пример условного обозначения: KCO-307CT.T1M1.BHBP.3BH3-630.V3
Камера сборная одностороннего обслуживания, серии 307СТ, габаритами 800 х 800 х 1950, стандартная, с выключателем нагрузки ВНВР-10, по схеме ЗВНз на ток 630 Д напряжением 10 кВ.

3. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ ШИННЫХ МОСТОВ
ХХХХ— Расстояние между камерами, мм:
2000; 2500; 3000 УЗ — климатическое исполнение и категория размещения (по ГОСТ 15150-69)
ШМ-ХХ-ХХХХ-УЗ
ШМ — шинный мост XX — BP — наличие разъединителей без букв — без разъединителей
Камеры КСО изготавливаются по типовым схемам главных цепей (см. прил. 1). Пример заполнения опросного листа см. прил.4.
4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


Наименование параметра

Значение

1. Номинальное напряжение, кВ

6; 10

2. Наибольшее рабочее напряжение, кВ

7,2; 12

3. Номинальный ток главных цепей камер КСО, А

630

4. Номинальный ток сборных шин, А

1000

5. Номинальный рабочий ток камер с предохранителями, А

20; 32; 40; 50; 80; 100; 160*

6. Ток термической стойкости, кА

20

7. Номинальный ток электродинамической стойкости, кА

51

8. Изоляция по ГОСТ 1516.1-76

нормальная

9. Степень защиты оболочки со стороны фасада

IP20

10. Габаритные размеры, мм: ширина глубина высота

800; 1000 800; 1000 1950

* Только для камер напряжением 6 кВ.

5. КОНСТРУКЦИЯ
Классификация исполнений камер КСО соответствует таблице:


Признак классификации

Исполнение камер КСО

1. Вид камер в зависимости от устанавливаемой аппаратуры

камеры с выключателем нагрузки типа: ВНВР-10; ВНА-10; ВНП-М1-10 камеры с выключателями нагрузки и силовыми предохранителями ПКТ; камеры с разъединителями; комбинированные; камеры с разъединителем и трансформатором напряжения

2. Система сборных шин

С одной системой сборных шин

3. Изоляция ошиновки

С неизолированными шинами С частично изолированными шинами

4. Конструкция высоковольтных вводов

С кабельным присоединением

5. Род установки

Для внутренней установки в закрытых электропомещениях

6. Условия обслуживания

Одностороннее

7. Режим работы

Продолжительный

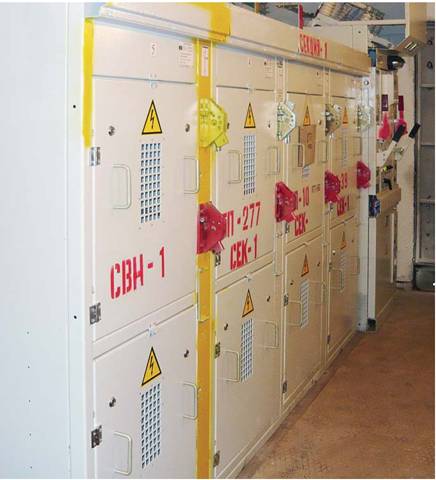

КСО серии 307СТ состоит из отдельных шкафов со встроенными в них высоковольтными аппаратами, приборами измерения и индикации, соединенные между собой в соответствии с электрической схемой главных цепей.
Корпус камеры КСО представляет собой сборную конструкцию из сварных рам, панелей и гнутых профилей, образующих закрытый со всех сторон высоковольтный отсек. Все элементы конструкции выполнены из стальных листов толщиной 2 и 3 мм и покрыты краской. Соединение всех элементов корпуса между собой осуществляется при помощи спецболтов М8 обеспечивающих электрическое соединение элементов. Внутри камеры расположена аппаратура главных цепей, на фасаде — органы управления выключателем нагрузки и разъединителем. Доступ в камеру осуществляется через две двери, в которых имеется окно для обзора внутренней зоны. Двери, запирающиеся на два замка, могут быть выполнены съемными. На дверях и передней панели предусмотрены проушины под навесные замки. По желанию заказчика может быть установлена дополнительная блокировка на открывание дверей с помощью замков ЗБ-1М. Вверху, на фасаде камеры расположен короб, в котором прокладываются магистрали вспомогательных цепей. В задней стенке имеются отверстия для сброса избыточного давления при возникновении в камере дуги КЗ.
В камерах обеспечиваются следующие механические блокировки:
а. блокировка, не допускающая включение заземляющих ножей при включенных главных ножах ВН или РВ;
Ь. блокировка, не допускающая включение главных ножей ВН или РВ при включенных заземляющих ножах.
с. для обеспечения других видов блокировок (по заказу) на приводы могут быть установлены блок-замки.
Ошиновка камер выполняется шинами из алюминиевых сплавов (по требованию заказчика возможна установка медных шин). Соединение шин — болтовое. Сборные шины проходят внутри камеры и могут быть (по заказу) отделены от высоковольтного отсека изоляционной перегородкой. Обслуживание сборных шин осуществляется через верхнюю дверь, или через технологический люк в крыше камеры. В камерах предназначенных для расширения существующих распредустройств шины проходят открыто, сверху корпуса.
Присоединения (вводы и выводы) могут быть кабельными и шинными. Кабельные вводы осуществляются снизу. Шинные — сверху, сзади или сбоку.
Все аппараты установленные в камере, подлежащие заземлению, заземлены. Заземление камеры осуществляется либо приваркой к заземляющей конструкции, либо (по заказу) с помощью медной шинки заземления.
Основные габаритные размеры см. прил.2. Все камеры КСО независимо от габаритов и схемы главных цепей унифицированы, имеют аналогичную конструкцию и состыковываются между собою по сборным шинам. Габариты камер позволяют устанавливать камеры КСО-307СТ вместо КСО-366 и КСО-386 без переделки закладных элементов.
При двухрядном расположении камер в помещении РУ на камерах устанавливаются шинные мосты (см. прил. 3).

6. СОСТАВ ИЗДЕЛИЯ

Состав КСО-307СТ определяется заказом, комплект поставки соответствует комплектовочной ведомости.
КСО-307СТ поставляется отдельными шкафами с элементами для соединения камер в распредустройство, по согласованию с заказчиком возможна поставка транспортными блоками до трех шкафов, со смонтированными в пределах блока соединениями главных и вспомогательных цепей. Секционные шкафы шириной в 1000мм поставляются только отдельными шкафами.
В состав поставки КСО могут входить:
• шинные мосты между двумя рядами шкафов;
комплект переходных шин и кронштейнов для состыковки с шкафами КСО других серий.
4. Заказчику поставляется:
камера КСО с аппаратурой первичных и вторичных цепей или блок из 2 - 4 камер (секция шин РУ);
шинный мост (по заказу);
паспорт на группу камер или на каждую камеру;
техническое описание и инструкция по эксплуатации;
эксплуатационная документация на основную комплектующую аппаратуру;
ЗИП на комплектующие изделия согласно ведомости.
