ЗРУ/ОЭнТ-6-10-УХЛ1 - размеры
ЗРУ/ОЭнТ- 6- 10-УХЛ1
Основные размеры здания при установке на монолитный фундамент
размеры здания при установке на свайный фундамент
ЗРУ/ОЭн Т- 6- 10-УХЛ1
Основные размеры здания при установке на свайный фундамент

ЗРУ/ОЭн Т-6-10-УХЛ1
Основные размеры здания при установке на фундаментные блоки
размеры здания при установке на лежнях
ЗРУ/ОЭн Т-6-10-УХЛ1
Основные размеры здания при установке на лежнях
Варианты установки здания
ЗРУ/ОЭн Т-6-10-УХЛ 7
Варианты установки здания

Схема плана расположения ЛЖ


Схема плана ростверка

Схема плана расположения ФБС

ЗРУ/ОЭн Т-6-10-УХЛ1
Варианты установки здания


ЗРУ/ОЭн Т-6-10-УХЛ1
Принципиальная однолинейная схема КРУ-2—10СТ(аналог Nxair, Pixx), КС—10 (аналог D-12P)

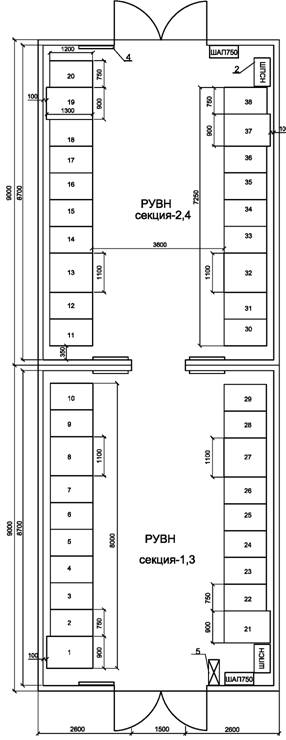

Компоновка оборудования ЗРУ с ячейками КРУ-2-10СТ


Наименование

Обозначение

кол.

1.

Комплектное распределительное устройство

КРУ—2—1 ОСТ 'аналог Nxair, Pixx)

38.

2.

Шкаф питания собственных нужд

ШПСН

1.

3.

Шкаф аварийного питания

ШАП750

1.

4.

Тепловой конвертор

ЭВНБ—1.5М 1.5кВт

6.

5.

Тележка для выката выключателей



1.

ЗРУ/ОЭн Т- 6-10-УХЛ1
Компоновка оборудования ЗРУ с ячейками КРУ-2-10СТ (аналое Nxair, Pixx)


Наименование

Обозначение

кол.

1.

Комплектное распределительное устройство

КС-10 (аналое D- 12Р)

38.

2.

Шкаф питания собственных нужд

ШПСН

1.

3.

Шкаф аварийного питания

ШАП750

1.

4.

Тепловой конвертор

ЭВНБ—1.5М 1.5кВт

6.

5.

Тележка для выката выключателей



1.

ЗРУ/ОЭн Т-6-10-УХЛ1
Компоновка оборудования ЗРУ с ячейками КС—10(аналог D-12P)

Контур заземления
ЗРУ/ОЭн Т- 6- 10-УХЛ1
Контур заземления

Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек КРУ-2-10СТ(аналог Nxair, Pixx) -12В (входит в состав ячеек). 100 —Мощность лампы в светильнике, Вт
2,6м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1X1 7 на высоте 2,6 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1)07.
Светильники ~220 В крепятся на растяжках
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м от пола

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м от пола
Датчик температуры устанавливается на стену на высоте 2м


Маркг Поз.

Обознач. ча плане

Наименование оборудованы

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

8

ПСП 44-2x40-002

Крепили на растяжках а РУВН

2

Светильники с лампами накаливания 220В

2

ПСХ 60-002

Устанавливаются на улице над дверью

3

Выключатель поворотный

4

А016-001



4

Розетка

2

Ш6-112Б



5

Коробка монтажная

8

PDM

Д3508

6

Датчик температуры

1

ДТКБ53



ЗРУ/ОЭн Т- 6-10-УХЛ1
Освещение

ЗРУ/ОЭнТ-6- 10-УХЛ1 Собственные нужды
ЗРУ/ОЭнТ-6- 10-УХЛ1 Собственные нужды
