РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей
РП/ОЭнТ-3-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-3-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-4-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РП/ОЭнТ-4-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-6-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-4-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-5-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-6-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
Безопасность, транспортировка, заказ
Опросные листы для заказа

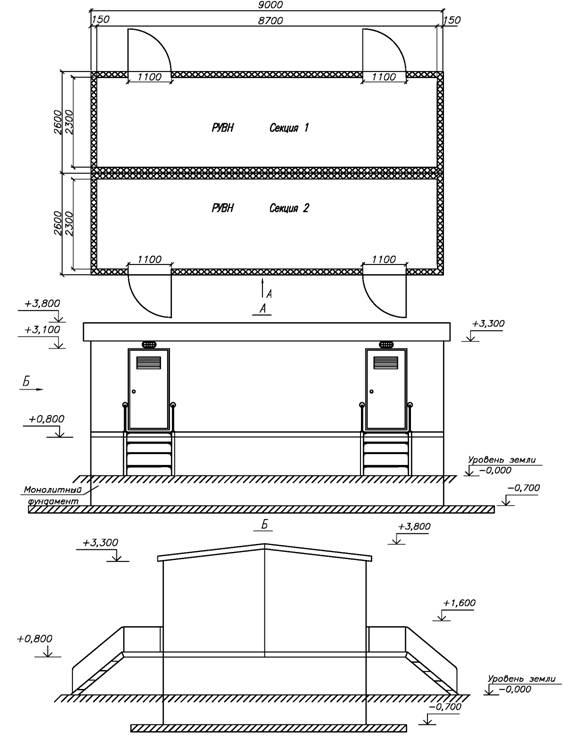

РП/ОЭнТ-3-10-УХЛ1 размеры здания при установке на  монолитный фундамент
РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на монолитный фундамент

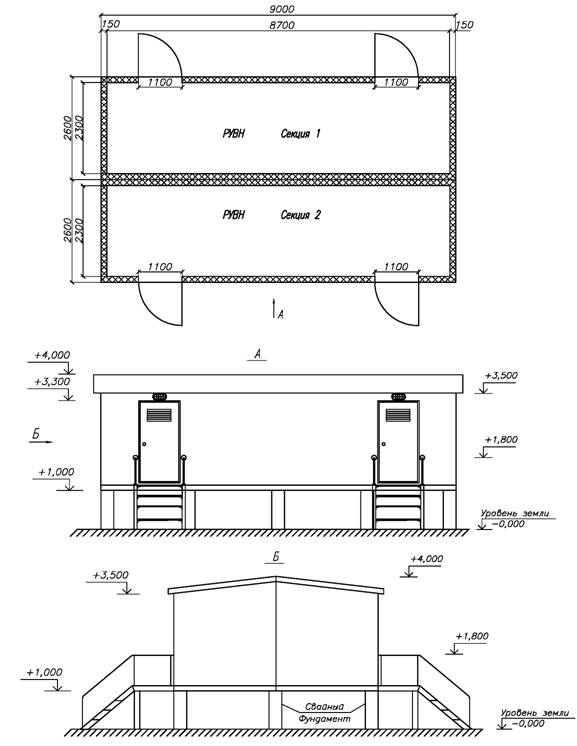

РП/ОЭнТ-3-10-УХЛ1 размеры здания при установке на  свайный фундамент
РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на свайный фундамент

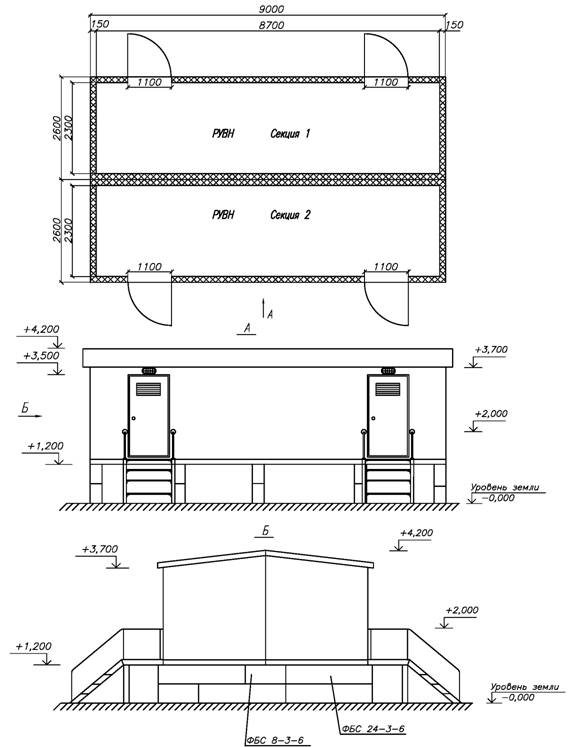

РП/ОЭнТ-3-10-УХЛ1 размеры здания при установке на  фундаментные блоки
РП/ОЭнТ-3-10-УХЛ1
Основные размеры здания при установке на фундаментные блоки

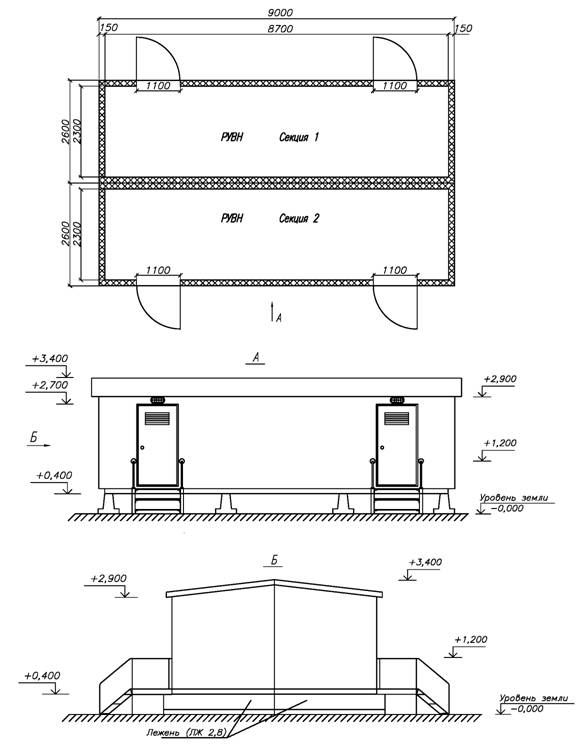

РП/ОЭнТ-3-10-УХЛ1 размеры здания при установке на  лежнях
РП/ОЭнТ-3- 10-УХЛ1
Основные размеры здания при установке на лежнях
РП/ОЭнТ-3-10-УХЛ1
РП/ОЭнТ-3-10-УХЛ1

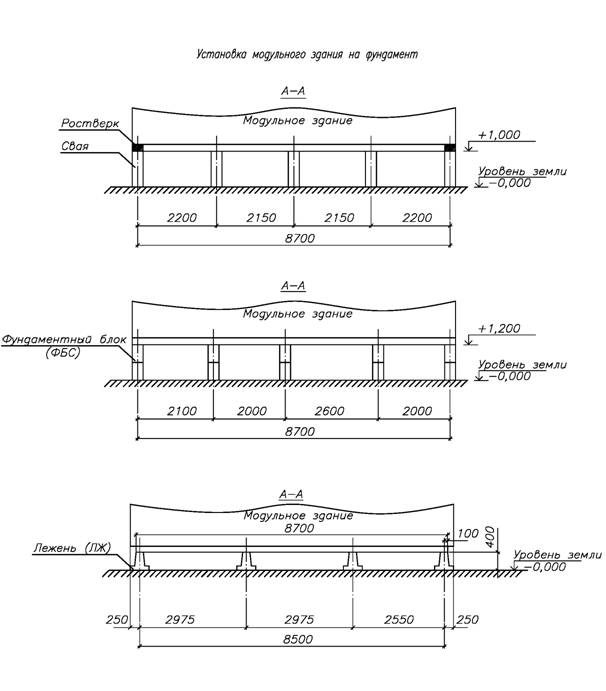

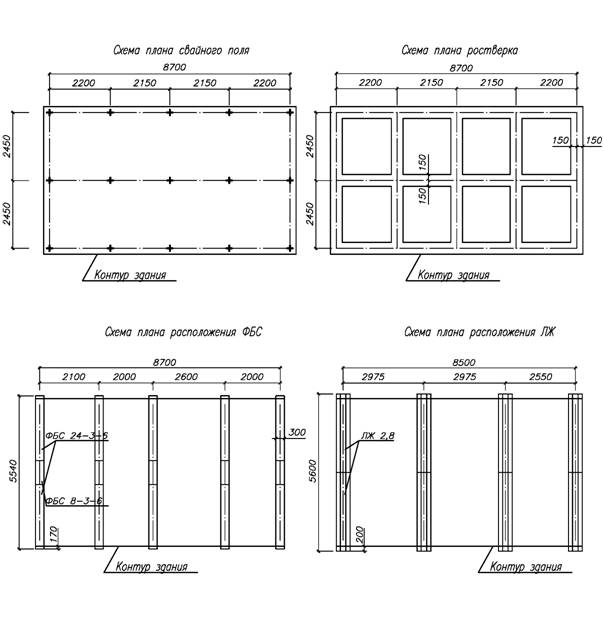

Варианты установки здания
РП/ОЭнТ-3-10-УХЛ1 варианты установки здания
РП/ОЭнТ-3-10-УХЛ1
Варианты установки здания
 однолинейная схема KCО—298MSM
РП/ОЭнТ-3- 10-УХЛ1
Принципиальная однолинейная схема KCО—298MSM "Волжанка "(аналог D-12PT)

Наименование

Обозначение

кол.

1.

Камера сборная одностороннее обслуживания

KCО—298MSM "Волжанка" (аналое D-12PT)

22.

2.

Шкаф питания собственных нужд

ШПСН

1.

3.

Шкаф аварийного питания

ШАП750

1.

4.

Тепловой конвертор

ЭВНБ- 1.5М 1.5кВт

4.

5.

Тележка для
выката выключателя



1.

6.

Разрядник вентильный

РВ0-10(6) ОПУ1

6.

7.

Изолятор проходной

ИПУ-10/100С 7.5УХЛ1

6.

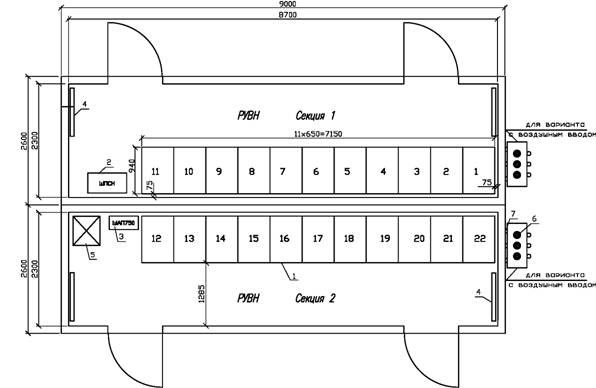

РП/ОЭнТ-3-10-УХЛ1 компоновка оборудования РП с ячейками KCО-298MSM
РП/ОЭнТ-3- 10-УХЛ1
Компоновка оборудования РП с ячейками KCО-298MSM "Волжанка "(аналог D— 12РТ)

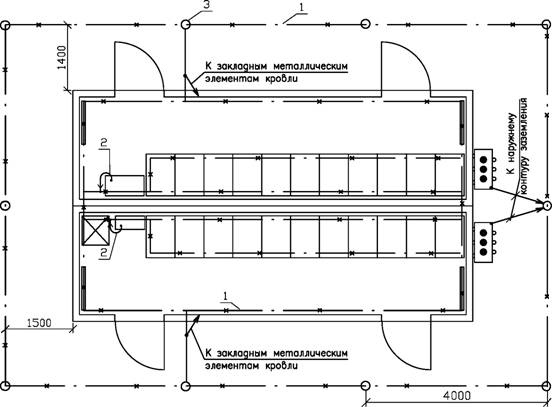

РП/ОЭнТ-3-10-УХЛ1 заземление
Сталь полосовая 40x4 ГОСТ 103-76
Провод        ПВ1 -1x16
З. Электрод заземления 4м Ст. ys. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РП/ОЭнТ-3- 10-УХЛ1
Контур заземления
РП/ОЭнТ-3-10-УХЛ1 освещение
Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 fit
Напряжение питания сети освещения ячеек KCО-298MSM"Волжанка"(аналог D—12PT) ~12В (входит в состав ячеек).
100 —Мощность лампа в светильнике, Вт 2,3м — Высота подвеса светильника над полом, м
Светильники наружного освещения крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1XI7 на высоте 2,3 м Спуски к розеткам и выключателям дополняются в коробах ПВХ ТМС 25/1x17.
Светильники ~220 В крепятся на стенах
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температура устанавливается на стену на высоте 2м.


Марка Поз.

Обозначение на плане

Наименование оборудования

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

8

НПП-03-100-005

Устанавливаются в РУВН

2

Светильники с лампами накаливания 220В

4

ПСХ 60-002

Устанавливаются на улице над дверью

3

Выключатель поворотный

6

А016-001



4

Розетка

2

РА16-112Б



5

Коробка монтажная

6

PDM

Д3508

6

Датчик температуры

1

ДТКБ53



РП/ОЭнТ-3- 10-УХЛ1
Освещение
РП/ОЭнТ-3-10-УХЛ1 собственные нужды
РП/ОЭн Т-3-10-УХЛ1
Собственные нужды
