РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей
РП/ОЭнТ-3-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-3-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-4-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РП/ОЭнТ-4-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-6-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-4-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-5-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-6-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
Безопасность, транспортировка, заказ
Опросные листы для заказа

РТП/ОЭнТ-3-10/0,4-УХЛ1 размеры здания при установке на  монолитный фундамент
РТП/ОЭнТ-3- 10/0,4—УХЛ1

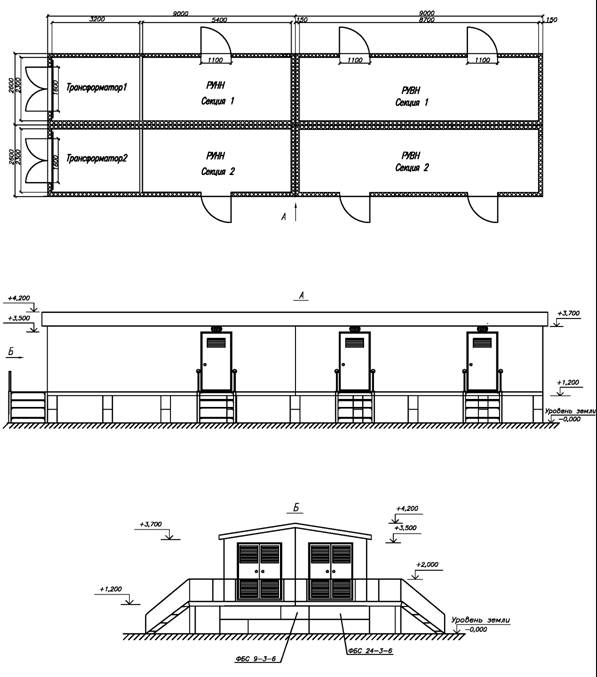

Основные размеры здания при установке на монолитный фундамент
РТП/ОЭнТ-3-10/0,4-УХЛ1 размеры здания при установке на  свайный фундамент
РТП/ОЭнТ-3- 10/0,4-УХЛ 1
Основные размеры здания при установке на свайный фундамент
РТП/ОЭнТ-3-10/0,4-УХЛ1 размеры здания при установке на  фундаментные блоки
РТП/ОЭнТ-3- 10/0.4-УХЛ1
Основные размеры здания при установке на фундаментные блоки
РТП/ОЭнТ-3-10/0,4-УХЛ размеры здания при установке на  лежнях1
РТП/ОЭнТ-3- 10/0.4-УХЛ1
Основные размеры здания при установке на лежнях
РТП/ОЭнТ-3-10/0,4-УХЛ1
РТП/ОЭнТ-3- 10/0,4—УХЛ1
Варианты установки здания

Варианты установки здания РТП/ОЭнТ-3-10/0,4-УХЛ1
РТП/ОЭнТ-3- 10/0,4-УХЛ 1
Варианты установки здания

однолинейная схема KCО—298MSM
РТП/ОЭнТ-3-10/0,4—УХЛ1
Принципиальная однолинейная схема KCО—298MSM "Волжанка " (аналог D-12PT) и ЩО-02

Наименование

Обозначение

кол.

1.

Камера сборная одностороннее обслуживания

KCО-298MSM "Волжанка" (аналое D-12PT)

22.

2.

Панель распределительного щита одностороннего обслуживания

ЩО—02

12.

3.

Трансформатор

ТМГ1 600 кВА

2.

4.

Шкаф аварийного питания

ШАП750

1.

5.

Шкаф питания собственных нужд

ШПСН

1.

6.

Тепловой конвертор

ЭВНБ- 1.5М 1.5кВт

8.

7.

Разрядник вентильный

РВ0-10(6) 0ПУ1

6.

8.

Проходной изолятор

ИП-10/630- 7.51У1

6.

9.

Барьер съемный



2.

10

Тележка для выката
выключателей



1.

Примечание:
Компоновка оборудования РТП с ячейками KCО—298MSM РТП/ОЭнТ-3-10/0,4-УХЛ1
Отсеки РУ 0,4 кб и силовых трансформаторов разделены между собой несгораемыми перегородками.

РТП/ОЭнТ-3- 10/0,4-УХЛ 1
Компоновка оборудования РТП с ячейками KCО—298MSM(аналог D-12PT) и ЩО

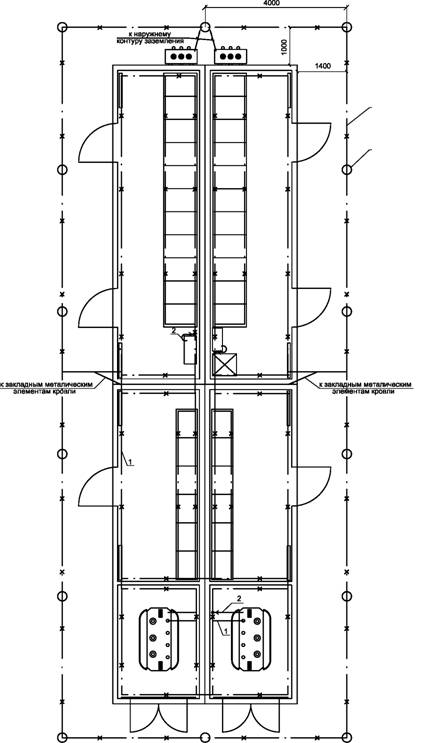

Контур заземления РТП/ОЭнТ-3-10/0,4-УХЛ1
Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1-1х25
Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм от пола.
РТП/ОЭнТ-3- 10/0,4—УХЛ1
Контур заземления

Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек КС0-298М5М"Волжанка"( аналог D-12PT) -12В
(входит в состав ячеек). 100 —Мощность лампа в светильнике, Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .

Светильники ~220 В. крепятся на стенах
освещение РТП/ОЭнТ-3-10/0,4-УХЛ1
Штепсельные розетки ~220 В. устанавливаются на высоте 0,8 м. от пола
В. Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола 9. Датчик температуры устанавливается на стену на высоте 2м.


Чарке Поз.

Наименование оборудована

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

16

НПП-03-100-005

Устанавливаются вРУВН

2

Светильники с лампами накаливания 220В

6

ПСХ 60-002

Устанавливаются на улице над дверью

3

Выключатель поворотный

10

А016-001



4

Розетка

4

РА16-236



5

Коробка монтажная

10

PDM

Д3508

6

Датчик температура

1

ДТКБ53



РТП/ОЭнТ-3- 10/0,4—УХЛ1
Освещение

Собственные нужды РТП/ОЭнТ-3-10/0,4-УХЛ1
РТП/ОЭнТ-3-10/0,4-УХЛ 1
Собственные нужды
