РТП/ОЭнТ-4-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды - РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей

Оглавление
РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей
РП/ОЭнТ-3-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-3-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-4-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РП/ОЭнТ-4-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-6-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-4-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-5-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-6-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
Безопасность, транспортировка, заказ
Опросные листы для заказа



РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

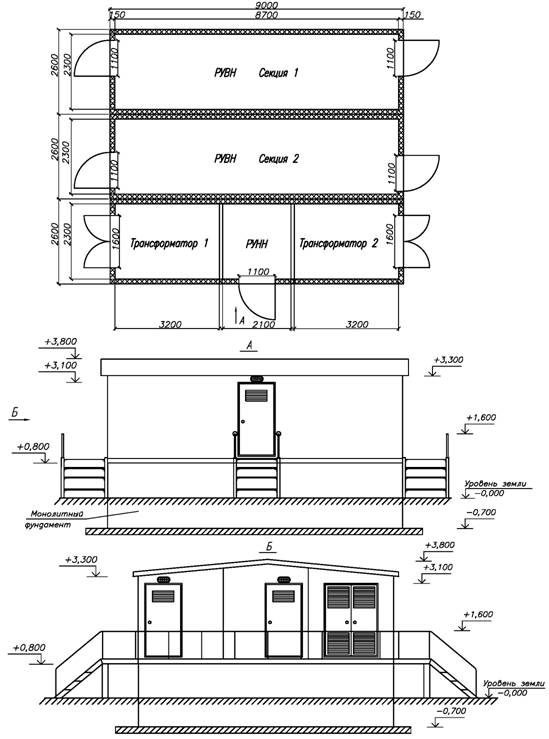

Основные размеры здания при установке на монолитный фундамент

РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ—4— 10/0,4—УХЛ1
Основные размеры здания при установке на свайный фундамент
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ—4— 10/0,4-УХЛ 7
Основные размеры здания при установке на фундаментные блоки
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4—УХЛ1
Основные размеры здания при установке на лежнях
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4-УХЛ 1

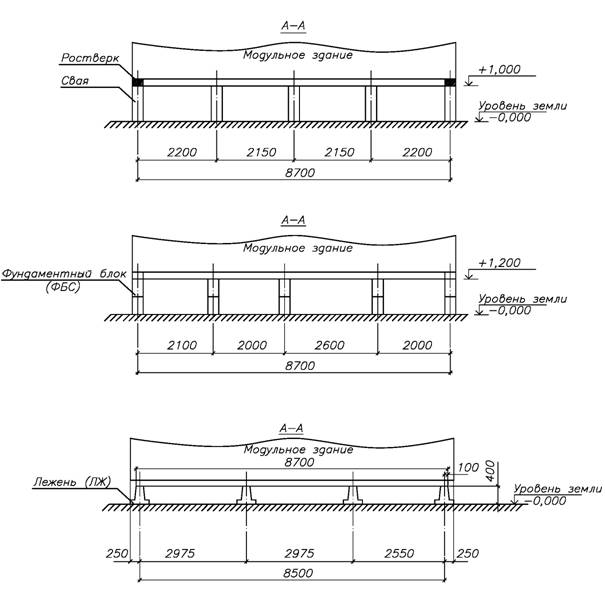

Варианты установки здания
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4—УХЛ 1
Варианты установки здания
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4-10/0,4-УХЛ 1
Принципиальная однолинейная схема. КСО—298М5М "Волжанка" (аналог D-12PT) и ШРНН
РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4—УХЛ1
Компоновка оборудования РТП


Наименование

Обозначение

кол.

6.

Шкаф аварийного питания

ШАП750

1.

7.

Тепловой конвертор

ЭВНБ—1.5М 1.5кВт

5.

8.

Тележка для выката выключателей



1.

9.

Барьер съемный



2.

10,

Разрядник вентильный

РВО-10(б) 0ПУ1

6.

11,

Проходной изолятор

ИП-10/630- 7.51У1

6.

Наименование

Обозначение

кол.

1.

Камера сборная одностороннее обслуживания

KCО-298MSM "Волжанка " (аналог D-12PT,

22.

2.

Шкаф распределительного низкого напряжения

ШРНН

2

3.

Трансформатор

ТМГ1600 кВА

2.

4.

Панель АВР

АВР

1.

5.

Шкаф питания собственных нужд

ШПСН

1.

с ячейками KCО—298MSM(аналог D-12PT)u ШРНН
Контур заземления РТП/ОЭнТ-4-10/0,4-УХЛ1
Сталь полосовая 40x4 ГОСТ 103-76
Про6од        ПВ1 -1x25
З.Электрод заземления 4м Ст. уз. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РТП/ОЭнТ-4- 10/0,4-УХЛ 1
Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р. 6.
Напряжение питания сети освещения ~220 В.
Напряжение питания сети освещения ячеек КСО-298М5М"Волжанка"( аналог D—12PT) ~12В (входит в состав ячеек).
100 —Мощность лампы в светильнике  Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1 >(17 на высоте 2,3 м. Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1x17.

Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола
Освещение РТП/ОЭнТ-4-10/0,4-УХЛ1
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температуры устанавливается на стену на высоте 2м


Марка Поз.

Наименование оборудования

Кап.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

12

НПП-03-100-005

Устанавливаются в РУВН

2

Светильники с лампами накаливания 220В

5

ПСХ 60-002

Устанавливаются на улице над дверью

3

Выключатель поворотный

10

А016-001



4

Розетка

3

РА16-112Б



5

Коробка монтажная

10

PDM

Д3508

6

Датчик температуры

1

ДТКБ53













РТП/ОЭнТ-4- 10/0,4-УХЛ 1
Освещение
Собственные нужды РТП/ОЭнТ-4-10/0,4-УХЛ1
РТП/ОЭнТ-4- 10/0,4-УХЛ 1
Собственные нужды.
