РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды - РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей

Оглавление
РТП, РП, ЗРУ 10, 20 кВ ОЭнТ в блок-модулях из сендвич-панелей
РП/ОЭнТ-3-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-3-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-4-10/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РП/ОЭнТ-4-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
РТП/ОЭнТ-6-20/0,4-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-4-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-5-20-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-6-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
ЗРУ/ОЭнТ-7-10-УХЛ1 - размеры, компоновка, схемы, устройство заземления, освещения и собственные нужды
Безопасность, транспортировка, заказ
Опросные листы для заказа



РТП/ОЭнТ-5-20/0,4-УХЛ1 -  компоновка
РТП/ОЭнТ—5—20/0,4—УХЛ1

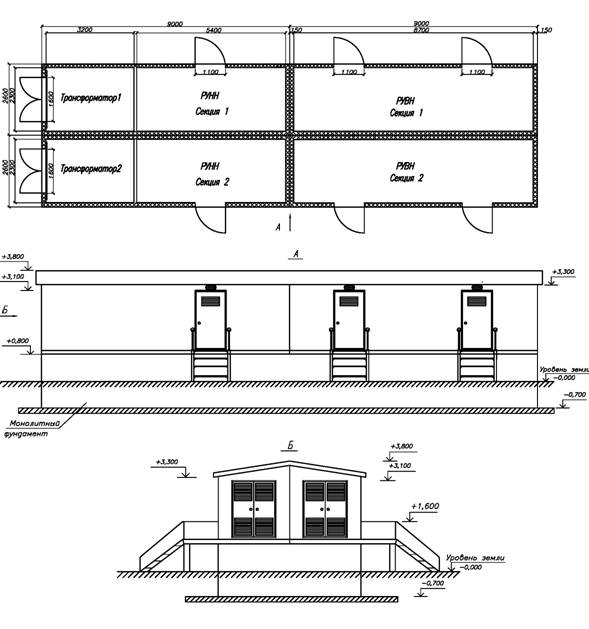

Основные размеры здания при установке на монолитный фундамент
РТП/ОЭнТ-5-20/0,4-УХЛ1 - размеры
РТП/ОЭнТ—5—20/0,4—УХЛ 1
Основные размеры здания при установке на свайный фундамент

РТП/ОЭн Т— 5—20/0,4—УХЛ 7

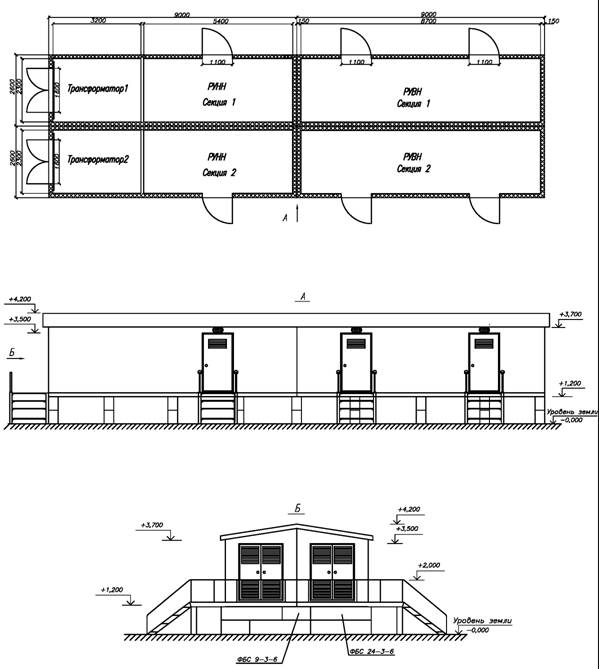

Основные размеры здания при установке на фундаментные блоки

РТП/ОЭн Т—5—20/0,4—УХЛ 7

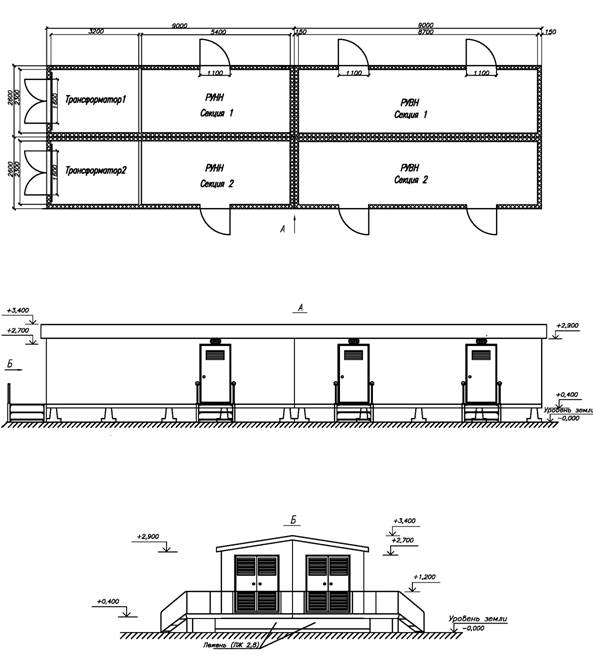

Основные размеры здания при установке на лежнях

РТП/ОЭнТ—5—20/0,4—УХЛ 1

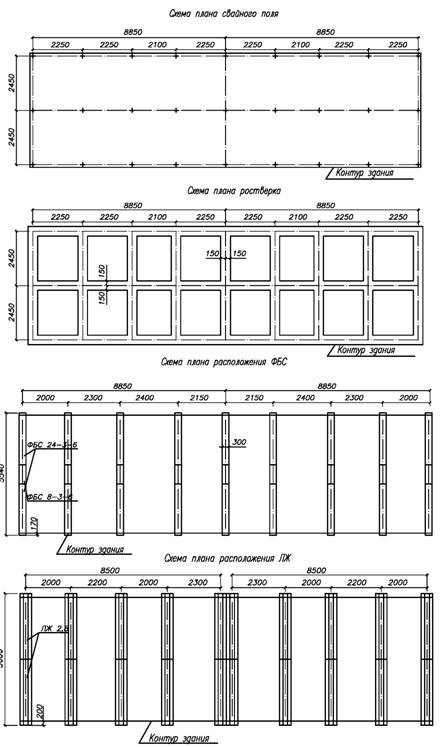

Варианты установки здания


РТП/ОЭн Т— 5—20/0,4 —УХЛ 1
Варианты установки здания


РТП/ОЭн Т— 5—20/0,4 —УХЛ 1
Принципиальная однолинейная схема РУ СТ-20 и ЩО-02

Наименование

Обозначение

кол.

1.

Распределительное устройство

РУ СТ—20

24.

2.

Панель распределительного щита одностороннего обслуживания

ЩО—02

12.

3.

Трансформатор

ТМГ1 600 кВА

2.

4.

Шкаф аварийного питания

ШАП750

1.

5.

Шкаф питания собственных нужд

ШПСН

1.

6.

Тепловой конвертор

ЭВНБ—1.5М 1.5кВт

8.

7.

Барьер съемный



2.

Примечание:

Отсеки РУ 0,4 кв и силовых трансформаторов разделена между собой несгораемыми перегородками.

РТП/ОЭнТ—5—20/0,4—УХЛ1

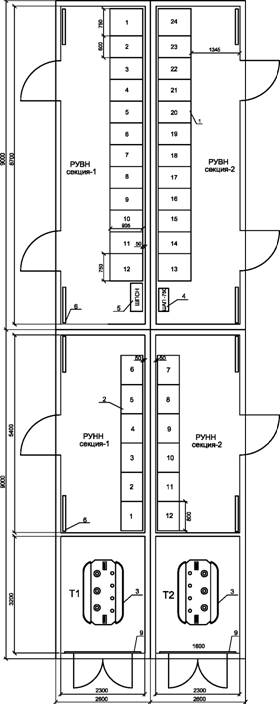

Компоновка оборудования РТП с ячейками РУ СТ-20 и ЩО


Сталь полосовая 40x4 ГОСТ 103-76
Провод ПВ1-1х25
Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высоте 400 мм от пола.
РТП/ОЭнТ—5—20/0,4—УХЛ 1

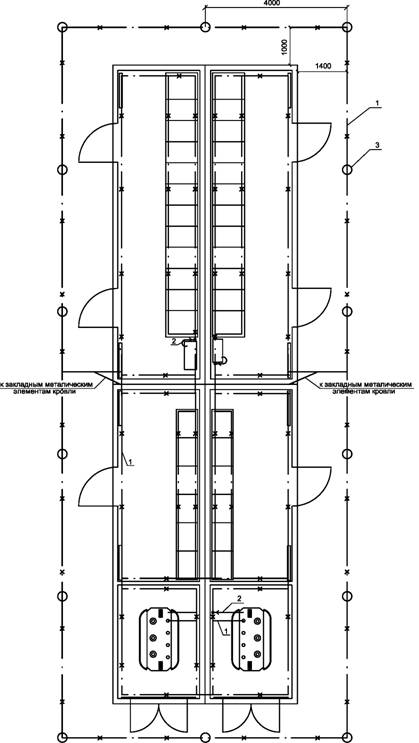

Контур заземления
