РТП/ОЭнТ-6-20/0,4-УХЛ1 - размеры
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

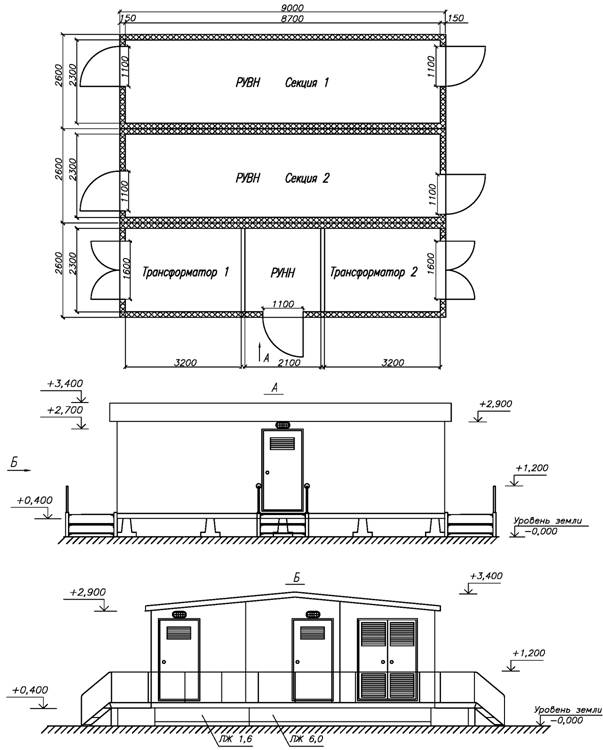

Основные размеры здания при установке на монолитный фундамент


РТП/ОЭн Т— 6—20/0,4—УХЛ1

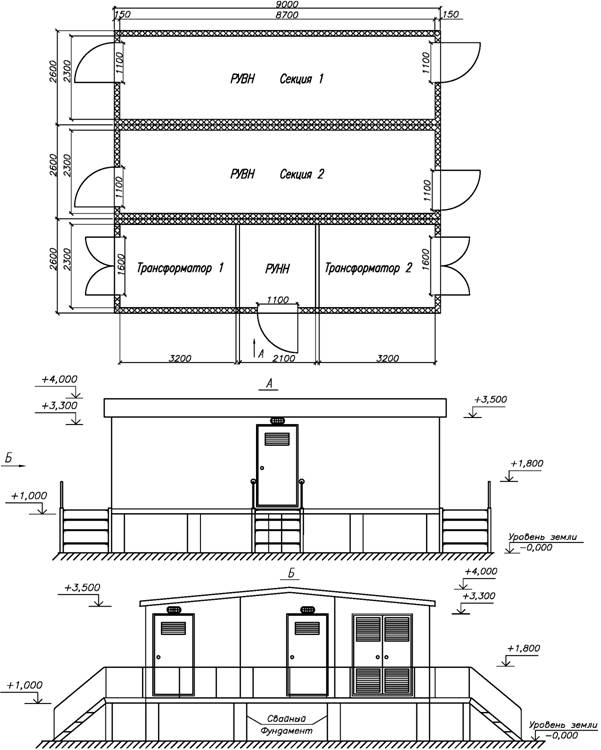

Основные размеры здания при установке на свайный фундамент

РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Основные размеры здания при установке на фундаментные блоки

РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Основные размеры здания при установке на лежнях

РТП/ОЭн Т— 6—20/0,4—УХЛ 1

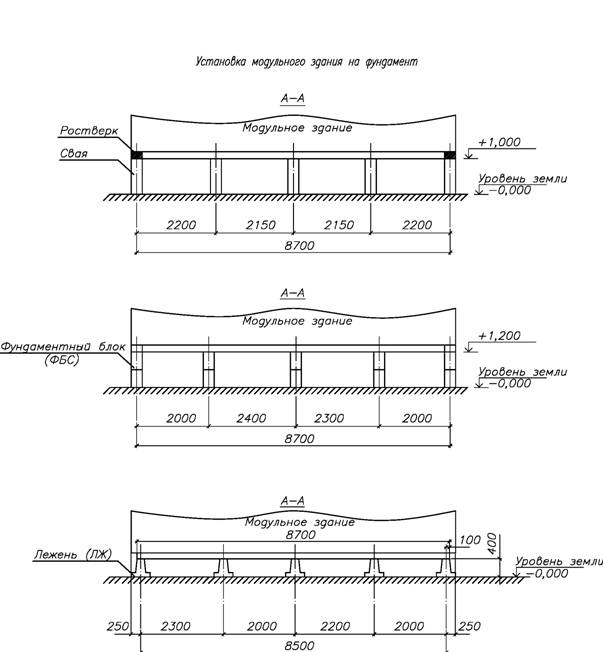

Варианты установки здания

РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Варианты установки здания

РТП/ОЭн Т— 6—20/0,4—УХЛ 1

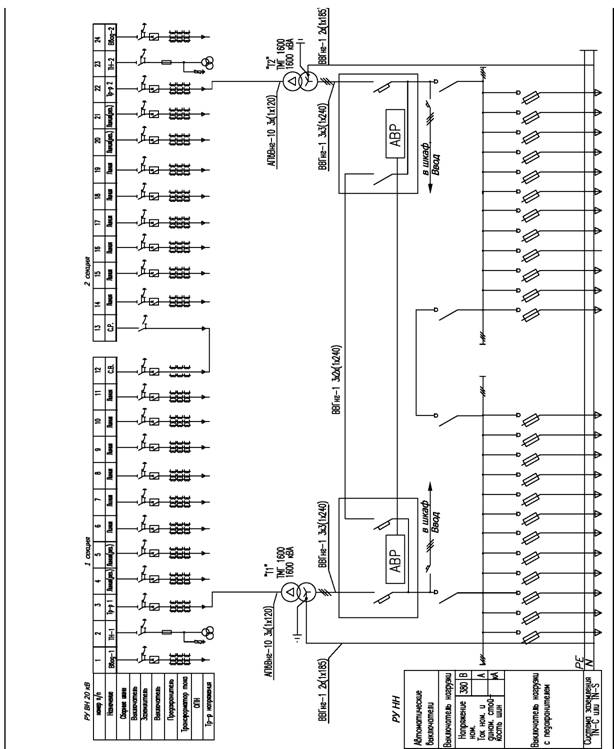

Принципиальная однолинейная схема. РУ СТ-20 и ШРНН


Наименование

Обозначение

кол.

6.

Шкаф аварийного питания

ШАП750

1.

7.

Тепловой конвертор

ЭВНБ-1.5М 1.5кВт

5.

8.

Барьер съемный



2.

Наименование

Обозначение

кол.

1.

Распределительное устройство

РУ СТ—20

24.

2.

Шкаф распределительного низкого напряжения

ШРНН

2

3.

Трансформатор

ТМП600 кВА

2.

4.

Панель АВР

АВР

1.

5.

Шкаф питания собственных нужд

ШПСН

1.

РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Компоновка оборудования РТП с ячейками РУ СТ—20 и ШРНН


Сталь полосовая 40x4 ГОСТ 103-76
Провод        ПВ1 -1x25
З.Электрод заземления 4м Ст. уг. 50x50x5 Внутренний контур заземления проходит по стенам на Высоте 400 мм. от пола.
РТП/ОЭн Т— 6—20/0,4—УХЛ 1

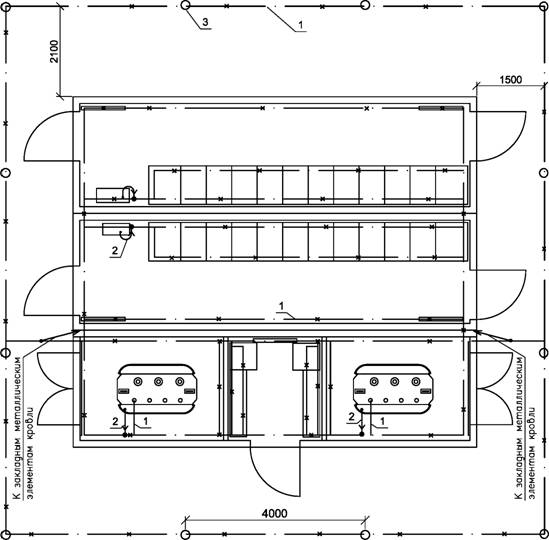

Контур заземления
Примечание:
Освещение выполнить в соответствии с ПУЭ р 6.
Напряжение питания сети освещения ~220 В
Напряжение питания сети освещения ячеек РУ СТ-20 -12 В (входит в состав ячеек).
100 —Мощность лампы в светильнике, Вт 2,3м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1 >(17 на высоте 2,3 м Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1x17.
Светильники ~220 В крепятся на стенах
Штепсельные розетки -220 В устанавливаются на высоте 0,8 м от пола
РТП/ОЭнТ-6-20/0,4-УХЛ1 - ОСВЕЩЕНИЕ

Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температуры устанавливается на стену на высоте 2м.


Марка Поз.

Обозначение на плане

Наименование оборудования

Кол.

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

12

НПП-03-100-005

Устанавливаются в РУВН

2

Светильники с лампами накаливания 220В

5

ПСХ 60-002

Устанавливаются на улице над дверью

3

Выключатель поворотный

10

А016-001



4

Розетка

3

РА16-112Б



5

Коробка монтажная

10

PDM

Д3508

6

Датчик температуры

1

ДТКБ53



РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Освещение

РТП/ОЭн Т— 6—20/0,4—УХЛ 1
Собственные нужды.
