ЗРУ/ОЭнТ-5-20-УХЛ1 - размеры
ЗРУ/ОЭнТ—5—20—УХЛ 1
Основные размеры здания при установке на монолитный фундамент
Основные размеры здания при установке на свайный фундамент
ЗРУ/ОЭн Т—5—20 УХЛ1
Основные размеры здания при установке на свайный фундамент
размеры здания при установке на фундаментные блоки
ЗРУ/ОЭн Т—5—20 УХЛ1
Основные размеры здания при установке на фундаментные блоки

ЗРУ/ОЭн Т— 5—20 УХЛ1
Основные размеры здания при установке на лежнях

ЗРУ/ОЭн Т—5—20 УХЛ1

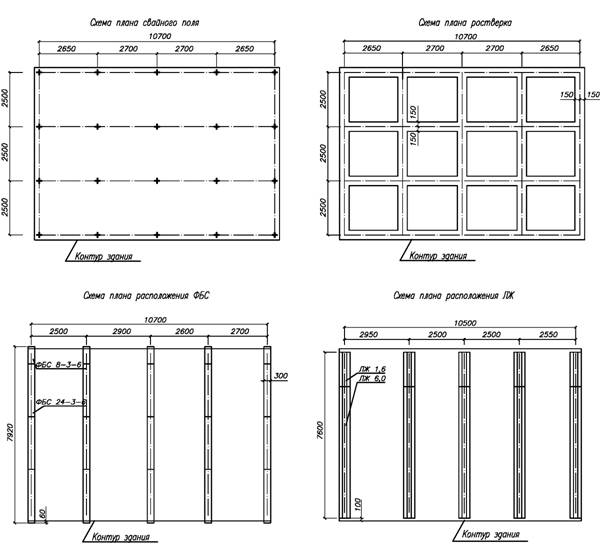

Варианты установки здания

ЗРУ/ОЭн Т— 5—20 УХ/11
Варианты установки здания

ЗРУ/ОЭнТ—5—20 УХЛ1
Принципиальная однолинейная схема. КРУ-2-20СТ (аналог Nxair, Pixx)
Спецификация оборудования


Наименование

Обозначение

кол.

1.

Комплектное распределительное устройство

КРУ-2-20СТ (аналог Nxair, Pixx)

18.

2.

Шкаф питания собственных нужд

ШПСН

1.

3.

Шкаф аварийного питания

ШАП750

1.

4.

Щит управления

ЩУ

1.

5.

Тепловой конвертор

ЭВНБ—1.5М 1.5кВт

6.

6.

Тележка для выката выключателей



1.

ЗРУ/ОЭн Т—5—20 УХЛ1
Компоновка оборудования ЗРУ с ячейками КРУ-2-20СТ (аналог Nxair, Pixx)
Контур заземления
Сталь полосовая 40x4 ГОСТ 103-76
Провод        ПВ1-1х16
Электрод заземления 4м Ст.уг. 50x50x5 Внутренний контур заземления проходит по стенам на высота 400 мм от пола.
ЗРУ/ОЭн Т—5—20 УХЛ1
Контур заземления
Освещение
Примечание:
Освещение выполнить в соответствии с ПУЭ р. 6.
Напряжение питания сети освещения ~220 Я
Напряжение питания сети освещения ячеек КРУ-2-20СТ(аналог Nxair, Pixx)~12B (входит в состав ячеек). 100 —Мощность лампы в светильнике, Вт
2,6м —Высота подвеса светильника над полом, м
Светильники наружного освещение крепятся над дверью. Выключатели устанавливаются на высоте 1,6 м. .
Линия осветительной сети прокладывается в коробах ПВХ ТМС 25/1XI7 на высоте 2,6 м. Спуски к розеткам и выключателям выполняются в коробах ПВХ ТМС 25/1XI7.
Светильники ~220 В. крепятся на стенах и на растяжках.
Штепсельные розетки ~220 В устанавливаются на высоте 0,8 м. от пола.
Выключатели для светильников общего освещения устанавливаются на высоте 1,6 м. от пола
Датчик температуры устанавливается на стену на высоте 2м.


Чарке Поз.

Обозноч. ча плане

Наименование оборудованы

Кол,

Обозначение

Примечание

1

Светильники с лампами накаливания 220В

и

НПП-03-100-005

Устанавливаются в РУВН

2

Светильники с лампами накаливания 220В

4

ПСП 44-2x40-002

Крепится на растяжках в РУВН

3

Светильники с лампами накаливания 220В

2

ПСХ60-002

Устанавливаются на улице над дверью

4

Выключатель поворотный

5

А016-001



5

Розетка

3

РА16-112Б



6

Коробка монтажная

7

PDM

Д3508

7

Датчик температуры

1

ДТКБ53



ЗРУ/ОЭн Т—5—20 УХЛ1
Освещение
Собственные нужды
ЗРУ/ОЭн Т—5—20 УХЛ1
Собственные нужды.
