От электростанций до монтажа распределительных подстанций ,,АББ" обеспечивает наиболее надежное и высшего качества решение поставки изделий, систем и услуг.

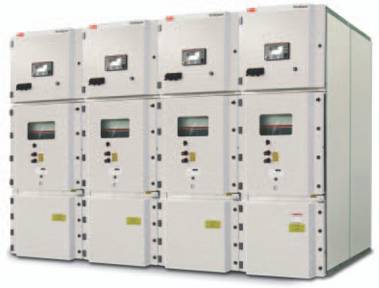

UniGear ZS1 АББ
Как единый партнер, ,,АББ" является крупнейшим в мире и самым комплексным поставщиком распределительных шкафов, и систем передачи и распределения электроэнергии. Подстанции, кабели, трансформаторы, системы управления и распределительные шкафы ,,АББ" применяются нашими заказчиками для эффективного использования электроэнергии.

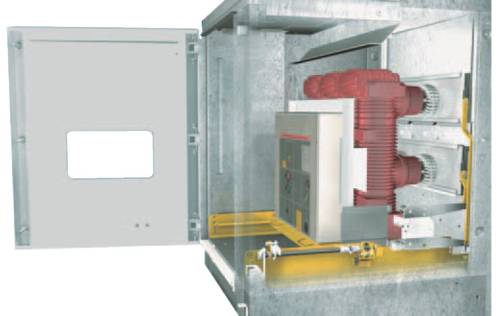

Являясь ведущей компанией в исследовании, разработке и усовершенствовании, ,,АББ" способна обеспечить наиболее комплексное решение, удовлетворяющее существующие потребности и будущие требования изготовителей, дистрибуторов и потребителей электроэнергии. Комплектное распределительное устройство среднего напряжения является одним из самых важных звеньев в цепи распределения электроэнергии, и ,,АББ" разработало КРУ UniGear для удовлетворения всех требований. UniGear, как комбинация унифицированных решений и усовершенствованных компонентов, является результатом применения технологии ,,АББ". UniGear - это КРУ среднего напряжения в металлической оболочке для внутренней установки. Отсеки с воздушной изоляцией разделены металлическими перегородками.
КРУ - модульного типа и образуется размещением стандартизированных устройств в ряд координированным способом. Конфигурация распределительного устройства простая, а выбор коммутационных аппаратов и оборудования не предполагает одноцелевое решение. Для функциональных устройств КРУ гарантируется устойчивость к внутренним дуговым замыканиям в соответствии со стандартом IEC 62271-200, приложение AA, доступность - класс A, критерии 1 - 5 и ГОСТ 14693-90. Все операции по вводу в эксплуатацию, техническому обслуживанию и уходу могут проводиться с передней стороны. Коммутационные аппараты и заземлители управляются с передней стороны при закрытых дверях. Распределительное устройство можно монтировать у стены. Диапазон аппаратов КРУ UniGear - самый полный из всех доступных на рынке. Можно использовать вакуумные и элегазовые выключатели, а также вакуумные контакторы с предохранителями. Все эти аппараты являются взаимозаменяемыми внутри одного и того же распределительного устройства. Это позволяет использовать одинаковый интерфейс: распределительное устройство - потребитель с одинаковой процедурой монтажа, технического обслуживания и управления. Шкафы с фиксированным выключателем нагрузки дополняет диапазон исполнений КРУ. Распределительное устройство может быть оснащено компонентами измерения и защиты - традиционными (трансформаторы и реле) или инновационными (датчики и многоцелевое устройство).
Кроме традиционных функциональных устройств КРУ UniGear имеет также двухуровневое решение и компактные устройства, оснащенные контакторами с предохранителями и двумя системами сборных шин. Применение этих устройств позволяет экстремально эффективно использовать пространство.
Стандарты
Распределительное устройство и содержащиеся в нем главные аппараты соответствуют следующим стандартам:
CSN EN 60694 (IEC 60694) для общего применения
IEC 62271-200 и ГОСТ 14693-90 для распределительного устройства
CSN EN 62271-102 (IEC 62271-102) и ГОСТ 14693-90 для заземлителя
CSN EN 60071-2 (IEC 60071-2) и ГОСТ 1516.3-96 для координирования изоляции
CSN EN 62271-100 (IEC 62271-100) и ГОСТ 687-78 для выключателя
CSN EN 60470 (IEC 60470) для контактора
CSN EN 60265-1 (IEC 60265-1) и ГОСТ 17717-79 для выключателя нагрузки изоляции
Нормальные условия работы
Номинальные характеристики распределительного устройства гарантированы при следующих условиях работы:
Минимальная температура окружающего воздуха: - 5 °C или - 25°C
Максимальная температура окружающего воздуха: + 40°C
Максимальная относительная влажность: 95%
Максимальная высота над уровнем моря: 1000 м
Атмосфера не коррозионная и незагрязненная

Электрические характеристики


Номинальное напряжение

кВ

6

10

15

20

Наибольшее рабочее напряжение

кВ

7,2

12

17,5

24

Номинальное кратковременное выдерживаемое напряжение переменного тока

кВ /1 мин

20/32

28/42

38

50

Номинальное выдерживаемое напряжение при грозовом импульсе

кВ

60

75*)

95

125

Номинальная частота

Гц

50/60

50/60

50/60

50/60

Номинальный ток термической стойкости

кА 3 сек

...50

...50

...40

...25

Номинальный динамический ток

кА

...125

...125

...100

...63

Выдерживаемый ток внутреннего дугового КЗ

кА 1 сек

...40

.40

.40

.25



кА 0,5 сек

...50

.50

-

-

Номинальный ток сборных шин

A

...4000

...4000

...4000

...2500

Номинальный ток присоединений

A

.630

.630

.630

.630





.1250

.1250

.1250

.1250





.1600

.1600

.1600

.1600





.2000

.2000

.2000

.2000





.2500

.2500

.2500

.2300





.3150

.3150

.3150

-

Номинальный ток присоединений с принудительным

A

.3600

.3600

.3600

.2500

охлаждением



.4000

.4000

.4000

-

*) - Шкафы с контакторами - 60 кВ
Степень защиты
Степень защиты комплектных распределительных устройств соответствует стандарту CSN EN 60529 (IEC 60529) и ГОСТ 14254-96. КРУ UniGear обычно поставляются со стандартной степенью защиты:
IP 4X для наружной оболочки
IP 2X при открытой двери
По заказу КРУ могут поставляться с другой степенью защиты, максимально до IP53.
Для распределительных устройств с более высокой степенью защиты и для условий эксплуатации отличных от предписанных электрические характеристики могут отличаться от стандартных.
Цвет наружных поверхностей
RAL7035
RAL7035
