Двухуровневая компоновка - UniGear ZS1 КРУ, инструкция

Оглавление
С одной системой шин
Обзор шкафов с одной системой шин
Типовые конвекционные устройства с одной системой шин
IFM с одной системой шин
Шинная перемычка с одной системой шин
Устройства ввода-вывода с одной системой шин
Устройство ввода с конденсаторами с одной системой шин
M, DF с одной системой шин
Использование шин UniGear с одной системой шин
Двухуровневая компоновка
UniGear в морских условиях
BT, R, M морского применения
RE, ME и сдвоенного ввода морского применения
Шкафы ввода и вывода морского применения
Шинные перемычки морского применения
Механизированный вывод ZVC морского применения
Общие характеристики UNIGEAR морского применения
С двумя системами сборных шин
Ячейки с двумя системами сборных шин
Стандарты, рабочие условия, уровень изоляции
Степень защиты, при внутренних дуговых замыканиях
Монтаж UniGear с газовыми каналами
Оборудование КРУ
Трансформаторы тока
Трансформаторы напряжения
Сенсоры
Данне КРУ


2.1
12 , 17.5 кВ


Ширина

мм

750

750

900

900

Высота

мм

2698

2698

2698

2698

Высота с каналом выдувания газа

мм

2698'

2698"

2698"

2698"

Глубина

мм

1976

1976

1976

1976

Номинальный ток

A









630







1000







1250







1600







Заземлитель 1-й уровень



■ ■





2-й уровень



■■

Количество кабельных присоединений 1-й уровень

nr.

3



3

3

для каждой фазы 2-й уровень



3



3

3

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень







1 среднего размера



1 удлиненного размера



2 среднего размера









1 среднего и 1 удлиненного размера









Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень







1 неподвижной установки



■■

1 выдвижной с предохранителями









Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень









1 неподвижной установки



1 выдвижной с предохранителями











') Высота распределительного устройства в составной конфигурации с одним и двумя уровнями такая же, как и высота шкафа е двухуровневой компоновке.

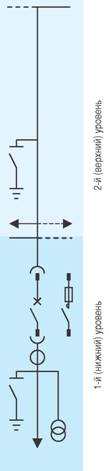

Шинная перемычка  схема
2.1 Шинная перемычка и ввод/вывод
12 , 17.5 кВ


Ширина

мм

750

750

900

900

Высота

мм

2698

2698

2698

2698

Высота с каналом выдувания газа

мм

2698"

2698"

2698"

2698"

Глубина

мм

1976

1976

1976

1976

Номинальный ток

A









630 *)







1000







1250







1600







Заземлитель 1-й уровень



2-й уровень



-

-

-

-

Количество кабельных присоединений 1-й уровень

nr.

3

3

3

3

для каждой фазы 2-й уровень



0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера





1 среднего и 1 удлиненного размера





Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень









1 неподвижной установки



1 выдвижной с предохранителями











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень









1 неподвижной установки











1 выдвижной с предохранителями



-

-

-

-

2.3 Жесткое соединение с измерением и ввод/вывод
12 , 17.5 кВ


Ширина

мм

750

750

900

900

Высота

мм

2698

2698

2698

2698

Высота с каналом выдувания газа

мм

2698"

2698"

2698"

2698"

Глубина

мм

1976

1976

1976

1976

Номинальный ток

A









630 *)







1000







1250







1600







Заземлитель 1-й уровень



2-й уровень



Количество кабельных присоединений 1-й уровень

nr.

3

3

3

3

для каждой фазы 2-й уровень



0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень

-

-

-

-

1 среднего размера











1 удлиненного размера











2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень









1 неподвижной установки



1 выдвижной с предохранителями











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень









1 неподвижной установки











1 выдвижной с предохранителями



n

n

n

n

*Нельзя использовать для второго уровня
') См. примечание на странице 4/2


2.4 Присоединительное устройство и ввод/вывод





12 , 17.5 кВ

Ширина

мм

750

750

900

900

Высота

мм

2698

2698

2698

2698

Высота с каналом выдувания газа

мм

26981)

26981)

26981)

26981)

Глубина

мм

1976

1976

1976

1976

Номинальный ток

A









630 *)







1000







1250







1600







Заземлитель 1-й уровень



2-й уровень



Количество кабельных присоединений 1-й уровень

nr.

3

3

3

3

для каждой фазы 2-й уровень



0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень

-

-

-

-

1 среднего размера











1 удлиненного размера











2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень









1 неподвижной установки



1 выдвижной с предохранителями











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень

-

-

-

-

1 неподвижной установки











1 выдвижной с предохранителями












2.5 Присоединительное устройство с измерением и ввод/вывод



12 , 17.5 кВ

Ширина

мм

750

750

900

900

Высота

мм

2698

2698

2698

2698

Высота с каналом выдувания газа

мм

26981)

26981)

26981)

26981)

Глубина

мм

1976

1976

1976

1976

Номинальный ток

A









630 *)







1000







1250







1600







Заземлитель 1-й уровень



2-й уровень



Количество кабельных присоединений 1-й уровень

nr.

3

3

3

3

для каждой фазы 2-й уровень



0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) - 1-й уровень









1 среднего размера





1 удлиненного размера





2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов тока для фаз (альтернативная комбинация) - 2-й уровень

-

-

-

-

1 среднего размера











1 удлиненного размера











2 среднего размера











1 среднего и 1 удлиненного размера











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 1-й уровень









1 неподвижной установки



1 выдвижной с предохранителями











Количество трансформаторов напряжения для фаз (альтернативная комбинация) - 2-й уровень









1 неподвижной установки











1 выдвижной с предохранителями



2.5.1 Электрические характеристики - Шкафы двухуровневой компоновки


Номинальное напряжение

кВ

12

17.5

Номинальное напряжение изоляции

кВ

12

17.5

Номинальное удерживающее переменное напряжение малой продолжительности

КВ, 1 мин.

28

38

Номинальное удерживающее напряжение при атмосферном импульсе

кВ

75

95

Номинальная частота

Гц

50-60

50-60

Номинальный удерживающий ток малой продолжительности (макс.)

КА, 3 сек.

50

40

Номинальный ударный ток (макс.)

кА

125

100

Удерживающий ток при внутреннем дуговом замыкании (макс.)

КА, 1 сек.

40

40



КА, 0,5 сек.

50

n/a

Номинальный ток основных шинных систем (макс.)

A

1600

1600

Номинальный ток присоединения отвода

A

630

630





1000

1000





1250

1250





1600

1600
