Ячейки с двумя системами сборных шин - UniGear ZS1 КРУ, инструкция

Оглавление
С одной системой шин
Обзор шкафов с одной системой шин
Типовые конвекционные устройства с одной системой шин
IFM с одной системой шин
Шинная перемычка с одной системой шин
Устройства ввода-вывода с одной системой шин
Устройство ввода с конденсаторами с одной системой шин
M, DF с одной системой шин
Использование шин UniGear с одной системой шин
Двухуровневая компоновка
UniGear в морских условиях
BT, R, M морского применения
RE, ME и сдвоенного ввода морского применения
Шкафы ввода и вывода морского применения
Шинные перемычки морского применения
Механизированный вывод ZVC морского применения
Общие характеристики UNIGEAR морского применения
С двумя системами сборных шин
Ячейки с двумя системами сборных шин
Стандарты, рабочие условия, уровень изоляции
Степень защиты, при внутренних дуговых замыканиях
Монтаж UniGear с газовыми каналами
Оборудование КРУ
Трансформаторы тока
Трансформаторы напряжения
Сенсоры
Данне КРУ

TYPICAL CONVENTIONAL UNITS
4.5 Устройство ввода -вывода (IF) 4.5.1 Ввод до 2500 A





12-17.5 кВ

24 кВ

Ширина

мм

650

800

1000

800

1000

Высота

мм

2200 4)

2200 4)

2200 4)

2400 *

2400 5)

Высота с каналом выдувания газа

мм

2700

2700

2700

2700

2700

Глубина

мм

2021

2021

2021

2570

2570

Номинальный ток

A











630







1250







1600







2000







2500









Макс. удерживающий ток малой продолжительности

кА

31.5 **

31.5 6)

31.5 6)

25

25

Заземлитель

Количество кабельных присоединений (макс.)

nr.

3

6

6

3

6

Количество трансформаторов тока для фаз (альтернативная комбинация)











1 среднего размера



1 удлиненного размера



Количество трансформаторов напряжения для фаз (альтернативная комбинация)











1 неподвижной установки



2 неподвижной установки













1 выдвижной с предохранителями



) *Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 (24 кВ) ) **31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ

        Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 (12/17,5 кВ)

UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
4.5.2 Ввод свыше 2500 A
Ввод для токов свыше 2500 A всегда состоит из двух шкафов. Один шкаф для каждой шинной системы.





12-17.5 кВ

24 кВ

Ширина

мм

1000

1000

Высота

мм

2200 *

2200 **

Высота с каналом выдувания газа

мм

2700

2700

Глубина

мм

2021

2570

Номинальный ток

A
2500 3150 3600 4000


■ 8)
■ 8)

■ 8)

Макс. удерживающий ток малой продолжительности

кА

31.5 ***

25

Заземлитель



Количество кабельных присоединений (макс.)

nr.

6

6

Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера 1 удлиненного размера

■ ■

■ ■



      *Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм

  1. **Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 (24 кВ)
  1. ***31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ

Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями
4.6 Шинная перемычка
4.6.1 Продольная шинная перемычка - часть продольной шинной перемычки с выключателем

Продольная шинная перемычка состоит из 2 или 3 шкафов. Две шинные перемычки и одна жесткая шинная перемычка между ними.


Здесь описана шинная перемычка с выключателем.

Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ)
31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ 8) Планируется

4


UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
4.6.2 Продольная шинная перемычка - комбинированная часть жесткого соединения сборной шины
Продольная шинная перемычка состоит из 2 или 3 шкафов. Две шинные перемычки и одна жесткая шинная перемычка между ними.
Здесь описана шинная перемычка с выключателем.



12-17.5 кВ

24 кВ

Ширина

мм

650

800

1000

800

1000

Высота

мм

22004)

22004)

22004)

2400*

2400**

Высота с каналом выдувания газа

мм

2700

2700

2700

2700

2700

Глубина

мм

2021

2021

2021

2570

2570

Номинальный ток

A
630 1250 1600 2000 2500 3150 3600 8) 4000 8)



Макс. удерживающий ток малой продолжительности

кА



Заземлитель



Количество кабельных присоединений (макс.)

nr.



Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера



Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями



*Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ) **31,5 кА @ 12 кВ; 25 кА @ 17,5 кВ

        Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)

4.6.3 Продольная шинная перемычка - часть жесткого соединения сборной шины с измерительной тележкой
Продольная шинная перемычка состоит из 2 шкафов. Здесь описана жесткая шинная перемычка.


Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ)
Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ) 8) Планируется

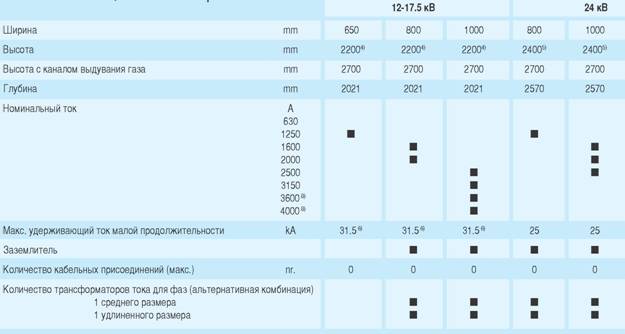

4.6.4 Поперечная шинная перемычка





12-17.5 кВ

24 кВ

Ширина

мм

650

800

1000

800

1000

Высота

мм

2200*

22004)

22004)

2400**

24005)

Высота с каналом выдувания газа

мм

2700

2700

2700

2700

2700

Глубина

мм

2021

2021

2021

2570

2570

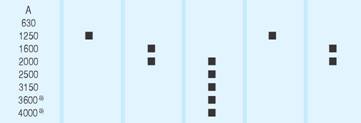

Номинальный ток

Макс. удерживающий ток малой продолжительности

кА

31.5

31.5

31.5

25

25

Заземлитель



-

-

-

-

-

Количество кабельных присоединений (макс.)



0

0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера

■ ■

■ ■

■ ■

■ ■

■ ■

*Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2595 мм (12/17,5 кВ) **Высота с секцией низкого напряжения, имеющей высоту 1100 мм, равна 2720 мм (24 кВ) 8) Планируется

Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
4
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
1 выдвижной с предохранителями

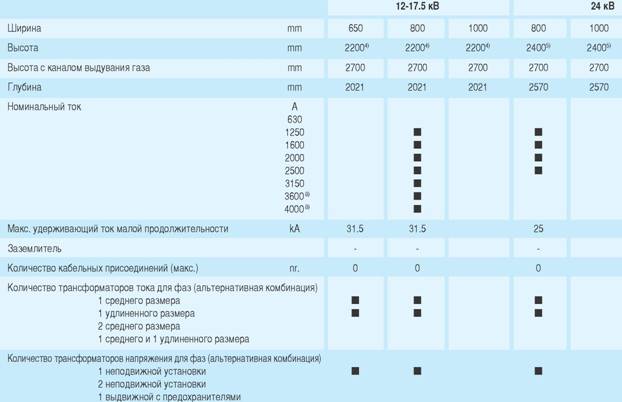

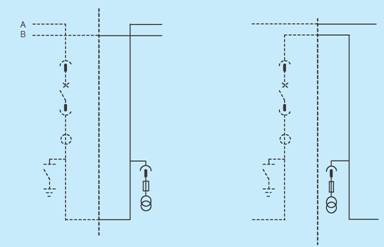

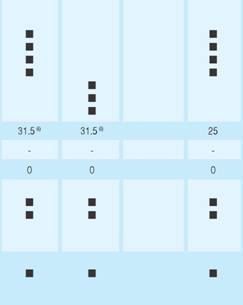

4.7 Устройство измерение (M)



12-17.5 кВ

24 кВ

Ширина

мм

650

800

1000

800

Высота

мм

22004)

22004)

22004)

24005)





Высота с каналом выдувания газа

мм

2700

2700

2700

2700

Глубина

мм

2021

2021

2021

2570

Номинальный ток

Макс. удерживающий ток малой продолжительности

кА

31.5

31.5

31.5

25

Заземлитель





Количество кабельных присоединений (макс.)



0

0

0

0

Количество трансформаторов тока для фаз (альтернативная комбинация) 1 среднего размера
удлиненного размера
среднего размера
1 среднего и 1 удлиненного размера









Количество трансформаторов напряжения для фаз (альтернативная комбинация)
неподвижной установки
неподвижной установки
1 выдвижной с предохранителями 1 неподвижной установки и 1 выдвижной с предохранителями





Трансформаторы напряжения помещены в секции выключателя.
Трансформаторы могут быть укомплектованы индикацией состояния предохранителя в шкафах 12 и 24 кВ. 8) Планируется


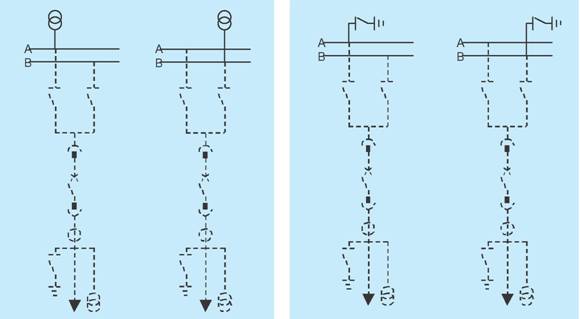

4.8.1 Трансформаторы напряжения





12-17.5 кВ

24 кВ















Ширина

мм

650

800

1000

800

1000

Без проходных изоляторов С проходными изоляторами




n


n



Трансформаторы установлены в дополнительном шкафу на верхней части распределительного устройства. Шкаф можно комбинировать только с секциями низкого напряжения, имеющими высоту 705 мм.
4.8.2 Заземлитель





12-17.5 кВ

24 кВ















Ширина

мм

650

800

1000

800

1000

Ток короткого замыкания 25

кА







31.5







Заземлитель установлен в дополнительном шкафу на верхней части распределительного устройства. Эта комплектация имеется в распоряжении до 31,5 кА/12 кВ; 25 кА/ 17,5 и 24 кВ.
UNIGEAR С ДВУМЯ СИСТЕМАМИ СБОРНЫХ ШИН
4.8 Использование сборных шин
Шкаф можно комбинировать только с секциями низкого напряжения, имеющими высоту 705 мм.

ОБЩИЕ ХАРАКТЕРИСТИКИ
