Контакторы NC1-N, реверсивного и переключающего типов

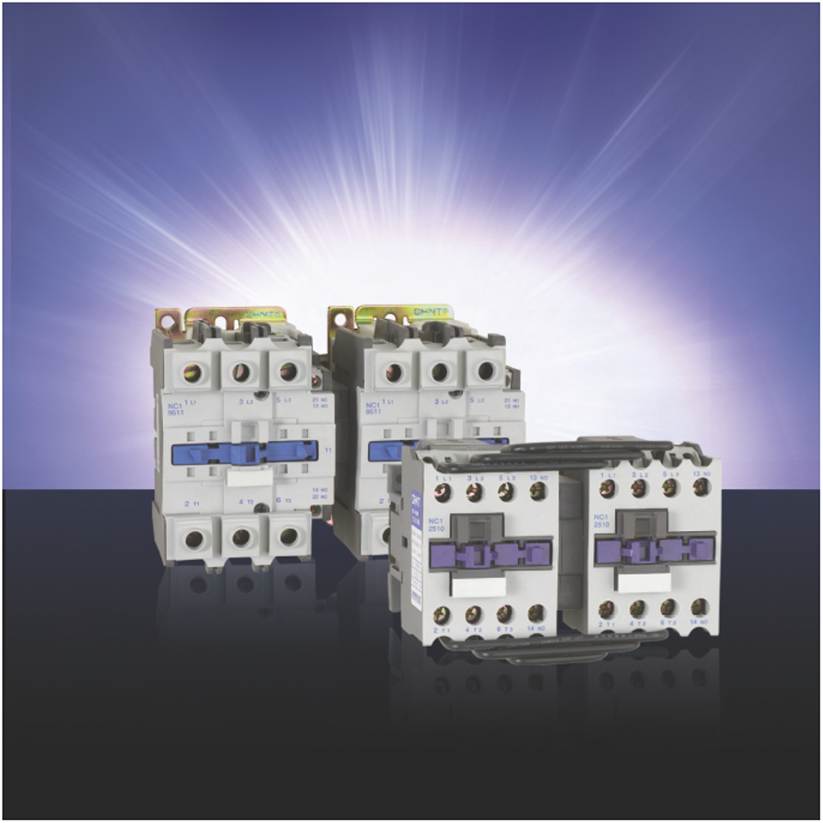

Контактор NC1-N



1. Характеристики

Сертификаты: UKRTEST, UL
Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, до 95А
Назначение: управление реверсированием электро­двигателей, переключение цепей с повышенной надёжностью оперирования за счёт механической блокировки
Диапазон температур эксплуатации: от -25° до 40°С
Высота над уровнем моря: не более 2000м
Степень загрязнения: 3
Категория размещения: 3
Условия монтажа: на вертикальной плоскости, с допустимым отклонением от вертикали не более 5°

2. Структура условного обозначения

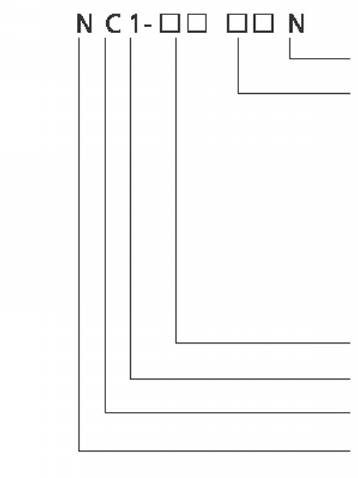

Структура условного обозначения

обозначение реверсивного типа Тип и количество контактов: 10: трёхполюсные с 1 н.о. вспомога­тельным контактом (9,12,18,25,32а) 01: трёхполюсные с 1 н.з. вспомога­тельным контактом (9,12,18,25,32А) 11: трёхполюсные с 1 н.о. и 1 н.з. вспомогательными контактами (40,50,65,80,Ю0А) условное обозначение исполнения, цифры соответствуют току в кат. АС-3 условное обозначение типа контактора условное обозначение контактора условный код изготовителя (компании)

Конструкция NC1-N

Конструкция контактора состоит из двух контакторов и механической блокировке, соединённых вместе и и установленных на общей панели. Механическая блокировка устанавливается между контакторами.

Схема реверсивного контактора

Схема реверсивного контактора

5. Технические характеристики

реверсивный тип, управляющая цепь переменного тока


параметры

исполнения

NC1-09N

NC1-12N

NC1-18N

NC1-25N

номинальный тепловой ток и в кат.АС-1, А

20

20

32

40





220/230В

9

12

18

25



le(A)

380/400В

9

12

18

25

АС-3



660/690В

6.6

8.9

12

18



220/230В

2.2

3

4

5.5



Ре(кВт)

380/400В

4

5.5

7.5

11





660/690В

5.5

7.5

10

15

АС-4

le(A)

380/400В 660/690В

3.5
1.5

5
2



8.5
4.4

Ре(кВт)

380/400В 660/690В

1.5

2.2 1.5

3
3.7

4 4

Мощность управляемого трёхфазного электродвигателя

л.с.

200В 240В 460В 600В

3
3
5
5

5
5
7.5
7.5

7.5
7.5
10
10

7.5
10
15
15

NC1-32N

NC1-40N

NC1-50N

NC1-65N

NC1-80N

NC1-95N

50

60

80

80

95

95

32

40

50

65

80

95

32

40

50

65

80

95

21

34

39

42

49

49

7.5

11

15

18.5

22

25

15

18.5

22

30

37

45

18.5

30

37

37

45

45

12

18.5

24

28

37

44

7.5

9

12

14

17.3

21.3

5.5

7.5

11

15

18.5

22

5.5

7.5

11

11

15

18.5

10

15

15

20

25

30

15

20

20

25

30

30

20

25

30

40

40

50

20

25

30

40

40

50

переключающий тип, управляющая цепь переменного тока


параметры

исполнения

NC1-09N

NC1-12N

NC1-25N

номинальный тепловой ток и ток в категории АС-1, А

20

20

40

АС-3



220/230В

9

12

25

le(A)

380/400В

9

12

25



660/690В

6.6

8.9

18



220/230В

2.2

3

5.5

Ре(кВт)

380/400В

4

5.5

11



660/690В

5.5

7.5

15

АС-4

le(A)

380/400В

3.5

5

8.5

660/690В

1.5

2

4.4

Ре(кВт)

380/400В 660/690В

1.5

2.2 1.5

4 4

Мощность управляемого трёхфазного электродвигателя

л.с.

200В

3

5

7.5

240В

3

5

10

460В

5

7.5

15

600В

5

7.5

15

NC1-40N

NC1-50N

NC1-65N

NC1-80N

NC1-95N

60

80

80

95

95

40

50

65

80

95

40

50

65

80

95

34

39

42

49

49

11

15

18.5

22

25

18.5

22

30

37

45

30

57

37

45

45

18.5

24

28

37

44

9

12

14

17.3

21.3

7.5

11

15

18.5

20

7.5

11

11

15

18.5

15

15

20

25

30

20

20

25

30

30

25

30

40

40

50

25

30

40

40

50

6. Габаритные и установочные размеры

NC1 09-32N

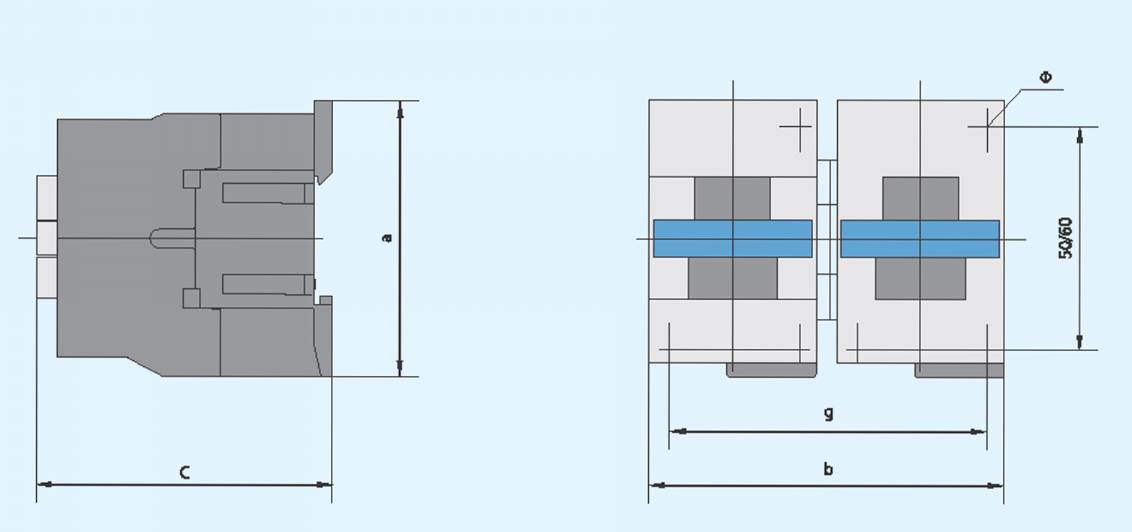

размеры NC1 09-32N
NC1 40-95N

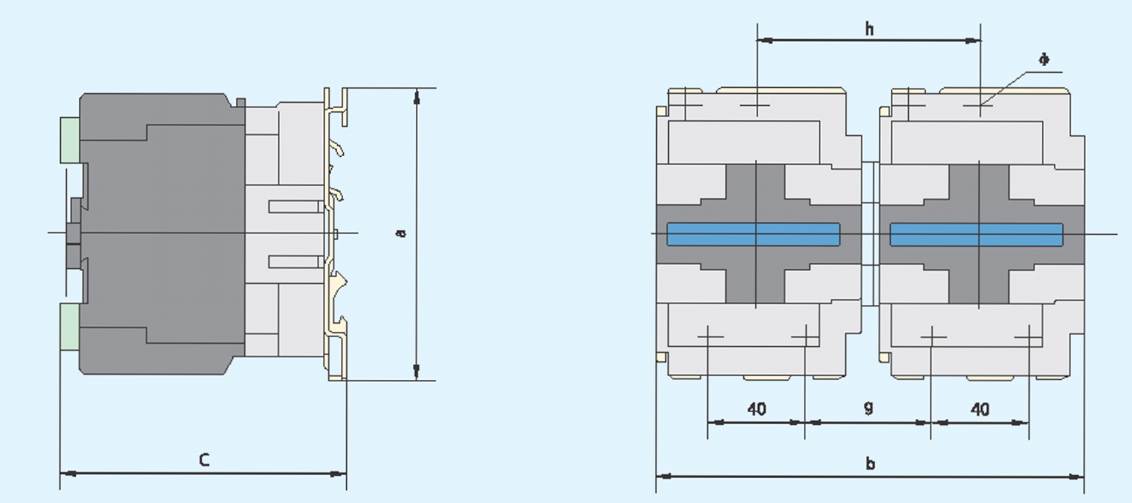

размеры NC1 40-95N

Исполнение контактора

а

b

С

9

h

Ф

NC1-09N—12N

78

105

82

95

_

4.5

NC1-18N

78

105

87

95

-

4.5

NC1-25N

90

125

95

111

_

4.5

NC1-32N

90

125

100

111

-

4.5

NC1-40N—65N

129

165

116

50

90

6.5

NC1-80N-95N

129

165

127

57

96

6.5
