Контакторы NC1 9-95А

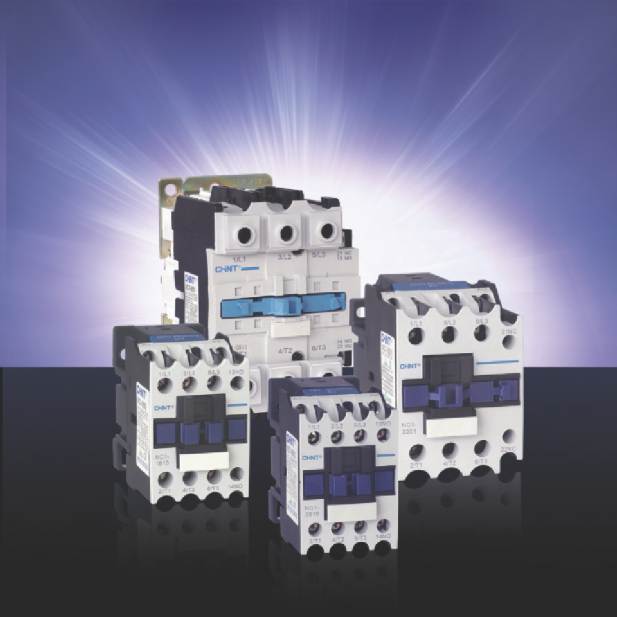

Контактор NC1

1. Характеристики

Сертификаты: CB,UL,PCT,RCC,VDE,UKRTEST,ESC
Электрические характеристики: до 690В переменного тока частоты 50/60 Гц, до 95А
Назначение: коммутация электрических цепей, в том числе при повышенной частоте с управлением от сети переменного тока, защита от сверхтоков при применении совместно с тепловым реле
Категории применения: АС-3; АС-4
Высота над уровнем моря: не более 2000 м
Диапазон температур эксплуатации: от -25° да 40°С
Категория размещения: 3
Условия монтажа: на вертикальной плоскости с допустимым отклонением от вертикального положения не более 5°
Стандарт соответствия: ГОСТ Р 50030.4.1

2. Структура условного обозначения

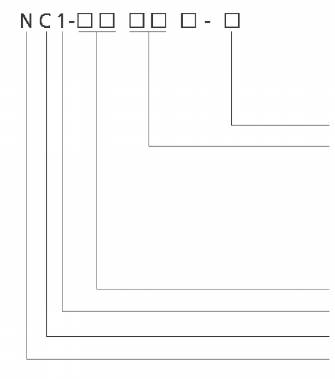

Структура условного обозначения NC1

z - цепь управления постоянного тока, нет символа - переменного тока количество и сочетание главных и вспомогательных контактов:
- трёхполюсные с 1 н.о. вспомогательным контактом ( 9,12,18,25,32А ) 01 - трёхполюсные с 1 н.э. вспомогательным контактом ( 9,12,18,25,32А )
- трёхполюсные с 1 н.з и 1 н.о. вспомогательным контактом (40,50,65,80,95А) 04 - четырёхполюсные ( 9,12,25,40,50,65,80,95А )
08 - четырёхполюсные ( 2 замыкающих и 2 размыкающих главных контакта 9,12,25,40,50,65,80,95А )

условное обозначение исполнения ( цифры соответствуют рабочему току в категории АСЗ при 380В )
условное обозначение типа условное обозначение контактора
условный код изготовителя

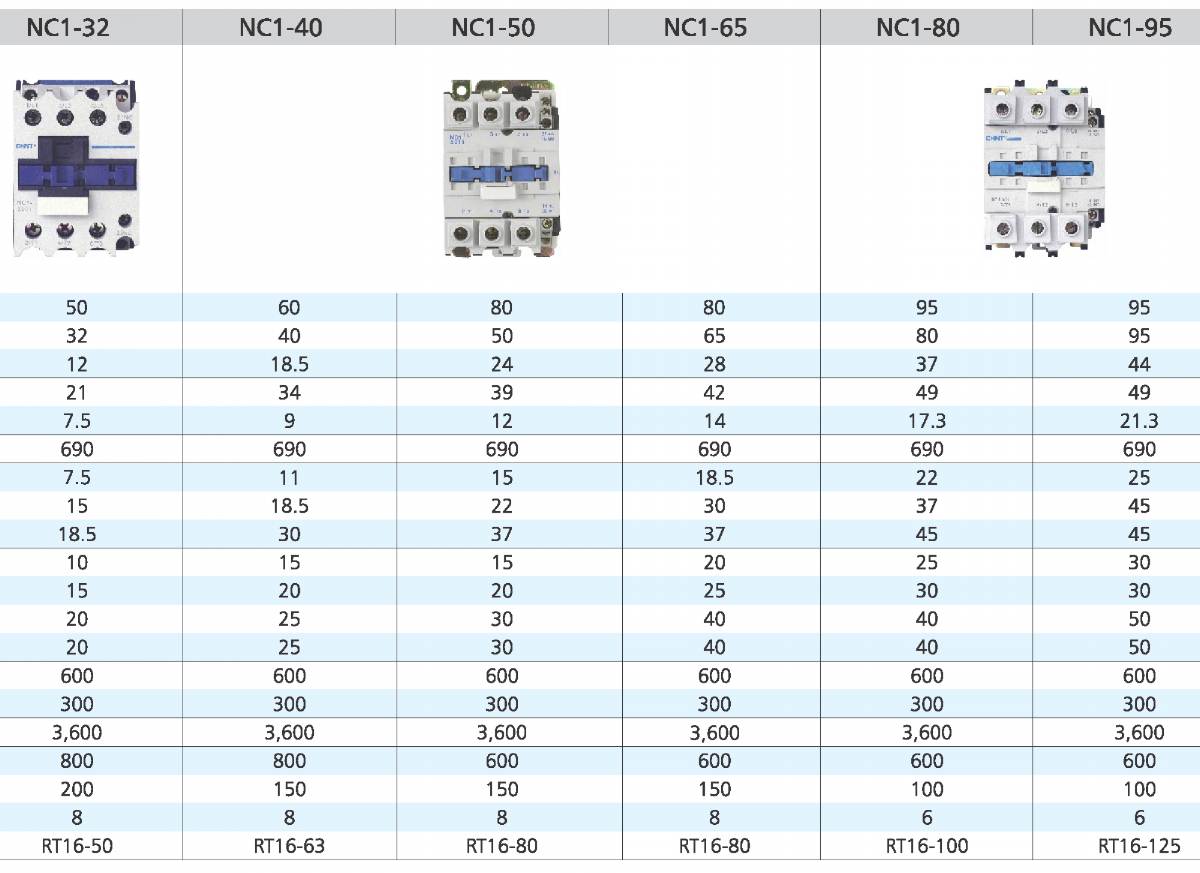

3. Технические параметры

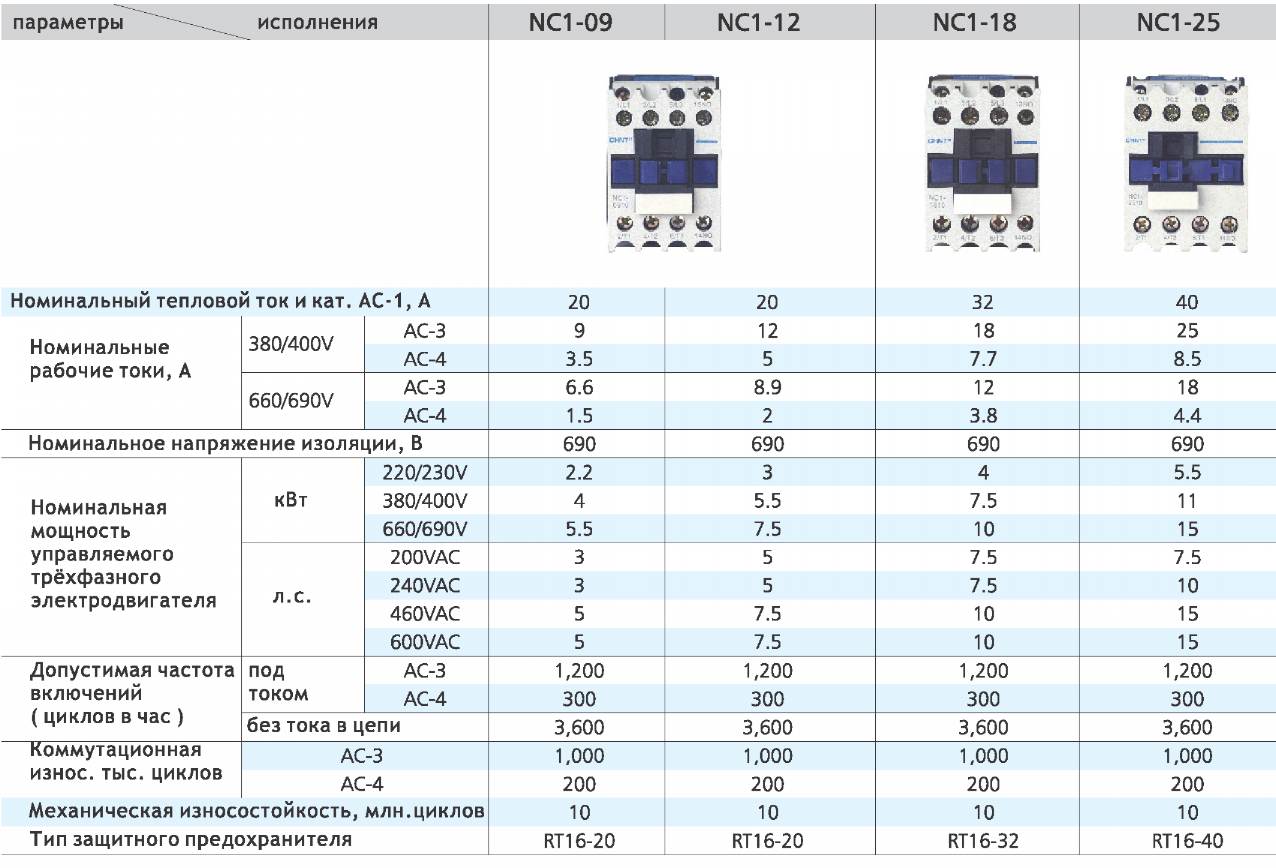

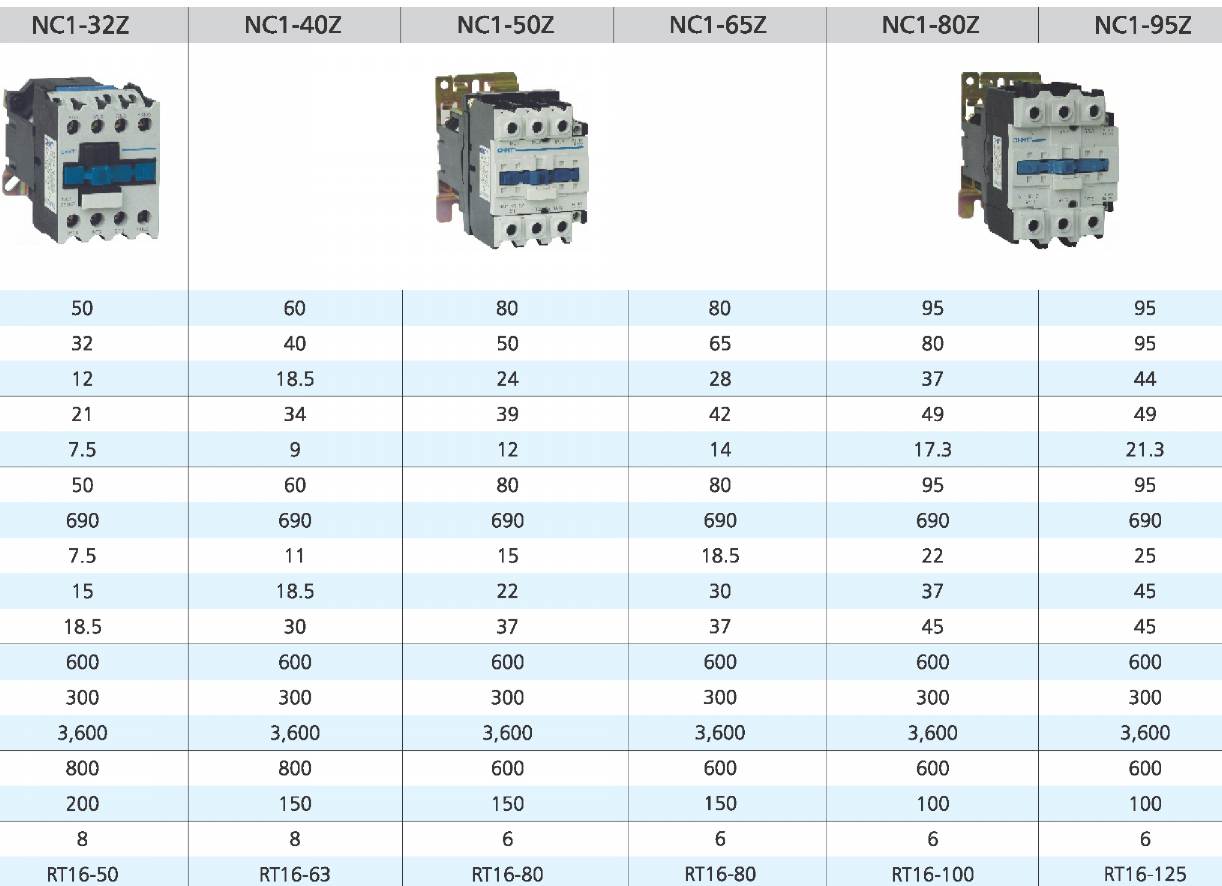

Технические параметры NC1

3.1 Характеристики при переменном токе

- управляющая цепь переменного тока

Характеристики при переменном токе
3.2 Технические характеристики - управляющая цепь постоянного тока
Технические характеристики - управляющая цепь постоянного тока

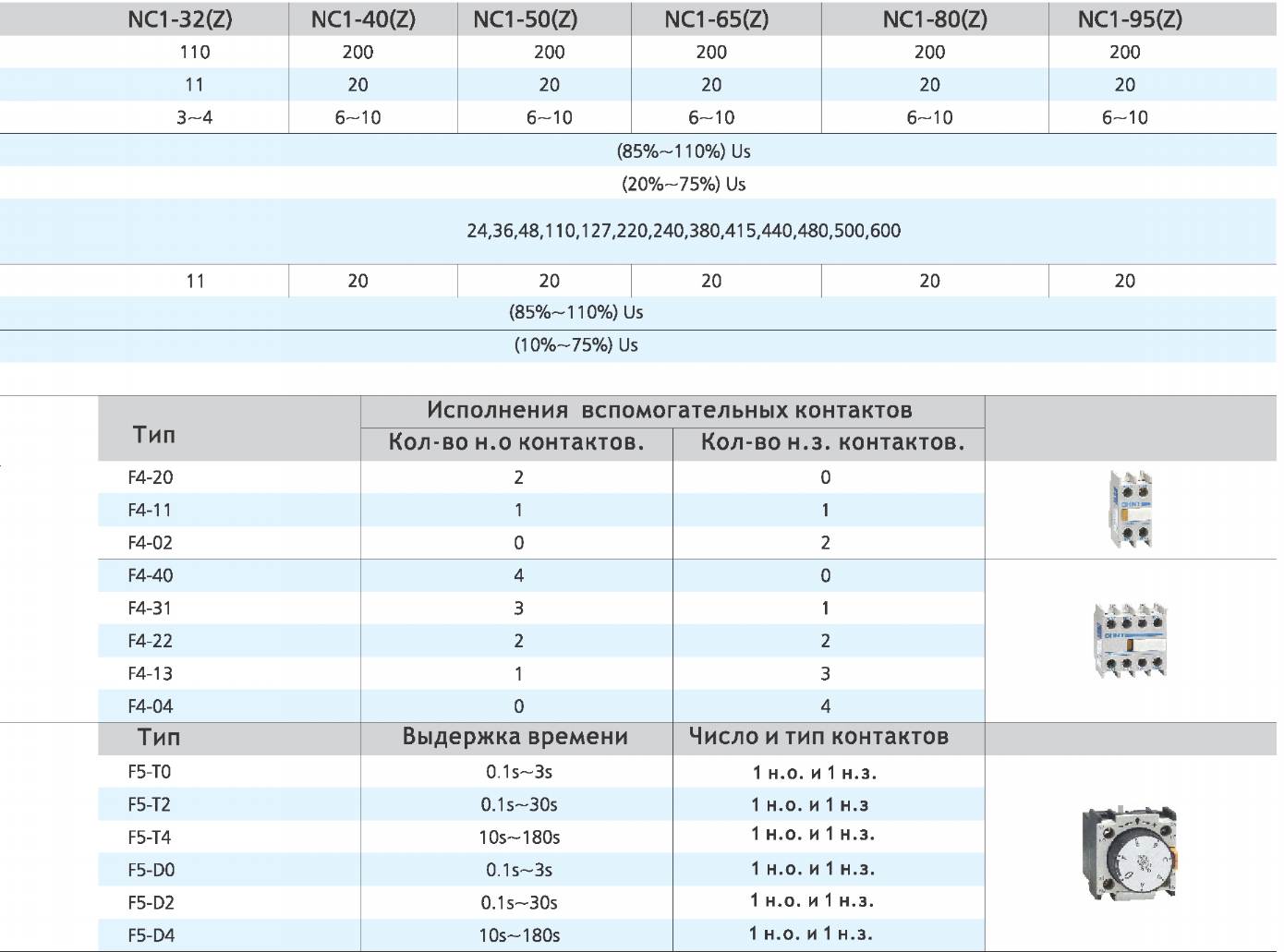

4. Дополнительные узлы

4.1 Дополнительные узлы

Параметры /  исполнения

NC1 -09(Z)

NC1-12(Z)

NC1 -18(Z)

NC1-25(Z)

управле­ние
перемен­ным током

потребля­емые мощности

на включение, ВА

70

70

70

110

на удержание, ВА

8

8

8

11

мощность, Вт

1.8-2.7

1.8-2.7

1.8-2.7

3-4

параметры управле­ния

U включения

(85%-110%) Us

U отключения

(20%—75%) Us

номинальные напряжения цепи управления 50/60 Гц, В

24,36,48,110,127,220,240,380,415,440,480,500,600,660

управле­ние
постоян­ным током

мощность на управление, Вт

9

9

11

11

параметры управления

U включения

(85%-110%) Us

U отключения

(10%—75%) Us

номинальные напряжения управления, В

24,36,48,110,220

Вспомогательные контакты типа F4
F4
количество н.з.контактов
количество н.о.контактов
тип вспомогательных контактов

Вспомогательные контакты с выдержкой времени типа F5

F5


0: выдержка времени 0,1-3 сек.
2: выдержка времени 0,1 - 30 сек.
4: выдержка времени 10-180 сек.
Т: выдержка на включение; D: выдержка на отключение
тип вспомогательных контактов

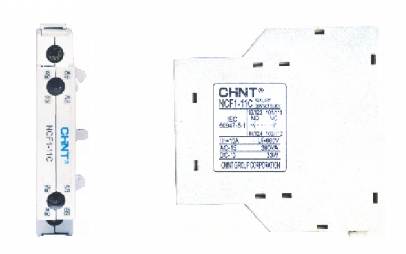

Вспомогательные контакты в боковой приставке типа NCF-11С
NCF-11С
боковая приставка
1: 1 н.з. контакт
1: 1 н.о. контакт обозначение типа
условное обозначение вспомогательных контактов условное обозначение контактора условный код изготовителя ( компании )



Вспомогательные контакты NCF-11С

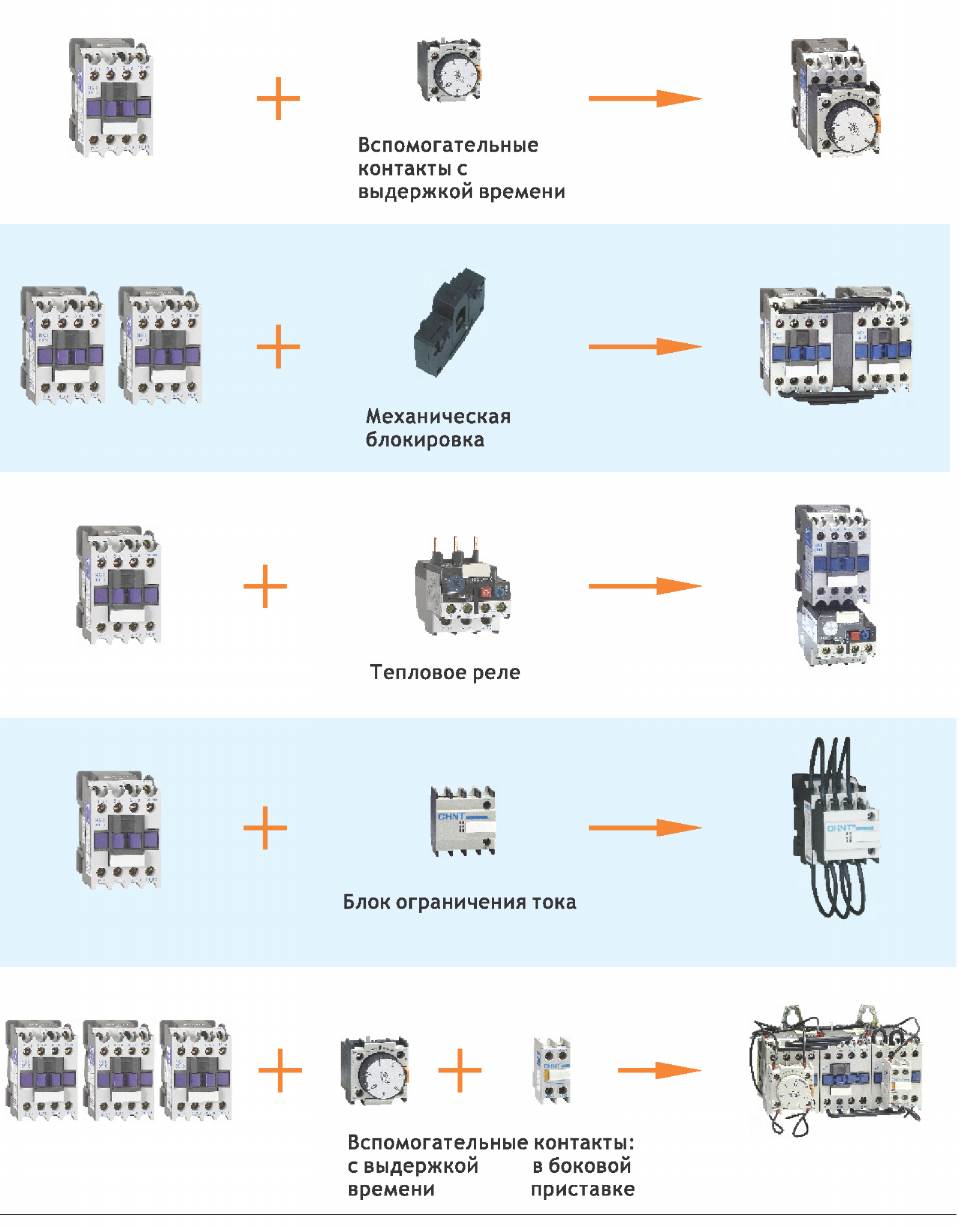

4.2 Соединение контактора с дополнительными узлами и другими изделиями, тип конечной продукции

Конечная продукция       Контактор   Присоединяемые блоки Конечный вид



Контакторы с выдержкой времени

Соединение контактора с дополнительными узлами

Реверсивные контакторы

Магнитные пускатели

Контактор для цепей компенсации реактивной мощности

Многофункциональный магнитный пускатель типа Star - delta

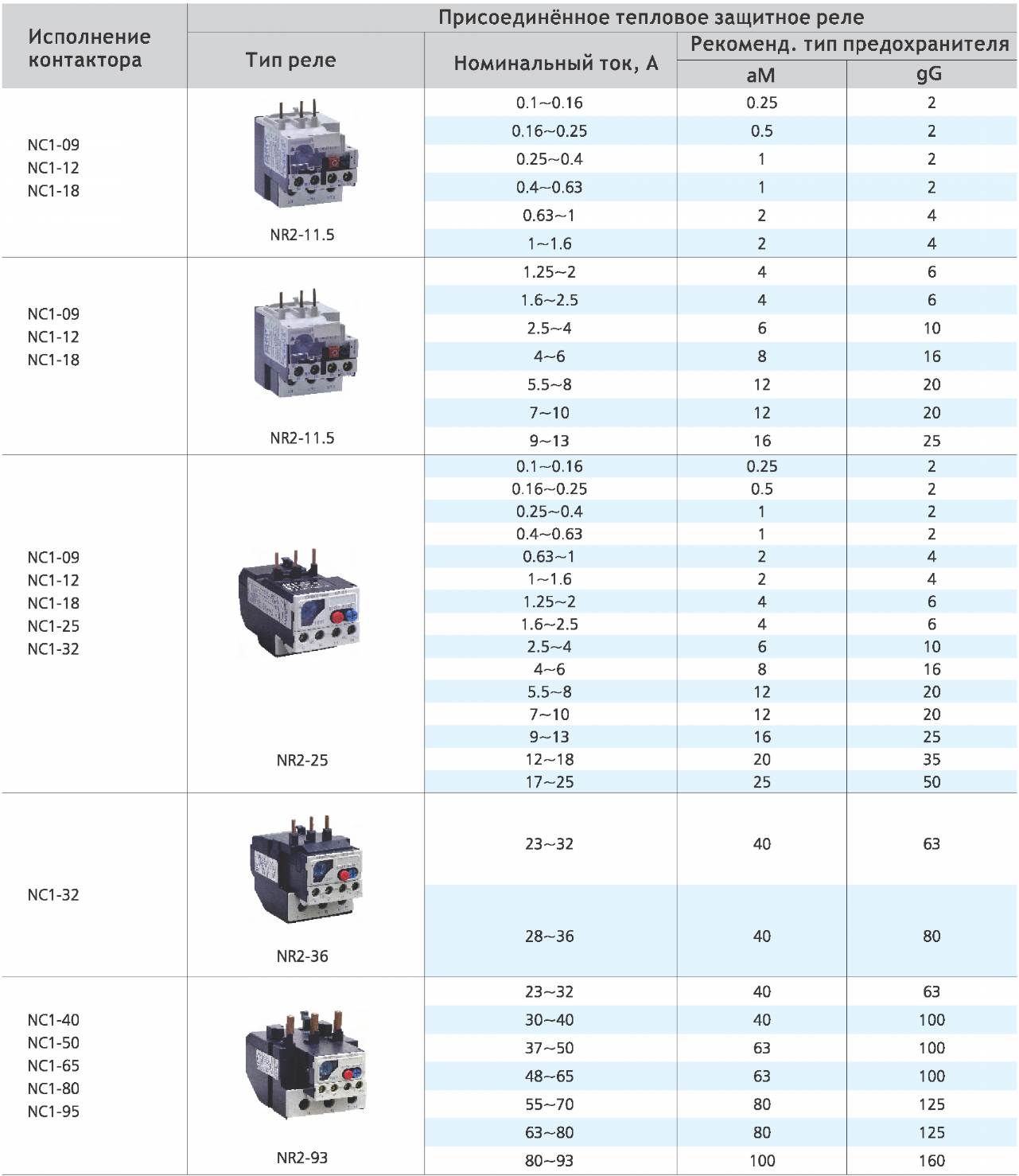

4.3 Соединение контакторов с тепловыми реле

Соединение контакторов с тепловыми реле
4.4 Соединение контакторов с электронными реле


Исполнение контактора

Характеристики

Тип
реле

Тепловой ток, А

Регулируемый отключающий ток, А

Рекомендуемый тип предохранителя



NRE8-25

1.2

0.6-1.2

RT36-4 (NT00-4)

NC1-09

2.4

1.2-2.4

RT36-6 (NT00-6)

4

2-4

RT36-10 (NT00-10)



8

4-8

RT36-16 (NT00-16)

NC1-12

10

5-10

RT36-20 (NT00-20)

12

7-12

RT36-25 (NT00-25)

NC1-18

20

10-20

RT36-40 (NT00-40)

NC1-25

25

20-25

RT36-50 (NT00-50)

NC1-32

32

22-32

RT36-80 (NT00-80)

NC1-40



NRE8-40

4

2-4

RT36-10 (NT00-10)

8

4-8

RT36-16 (NT00-16)

10

5-10

RT36-20 (NT00-20)

20

10-20

RT36-40 (NT00-40)

40

20-40

RT36-80 (NT00-80)

NC1-40



NRE8-100







NC1-50

65

30-65

RT36-160 (NT00-160)

NC1-65

NC1-80 NC1-95

100

50-100

RT36-200 (NT1-200)

5. Техническая информация

5.1 Присоединение внешних проводников


Исполне­ние
контактора

Присоединяемые медные проводники, сечение и кол-во



Момент затяжки, Нм

Кол-во провод­ников

Гибкие
многопроволоч­ных, мм2

Жёсткие многопроволоч­ных, мм2

Одно­проволоч­ных, мм2

Размер винта

NC1-09

1-2

2.5

4

4

М3.5

0.8

NC1-12

1-2

2.5

4

4

М3.5

0.8

NC1-18

1-2

4

6

6

М3.5

0.8

NC1-25

1

4

10

6

М4

1.2



4

6

6

М4

1.2

NC1-32

1

4
4

10
6

6
6

М4
М4

1.2
1.2

NC1-40

1

10

16

10

М4

1.2



10

10

10

М8

3.5

NC1-50

1

16

25

25

М8

3.5



16

16



М8

3.5

NC1-65

1

16

25

25

М8

3.5



16

16



М8

3.5

NC1-80

1

50

50

50

М8

3.5



25

35



М10

4.0

NC1-95

1

50

50

50

М10

4.0

2

25

35



М10

4.0

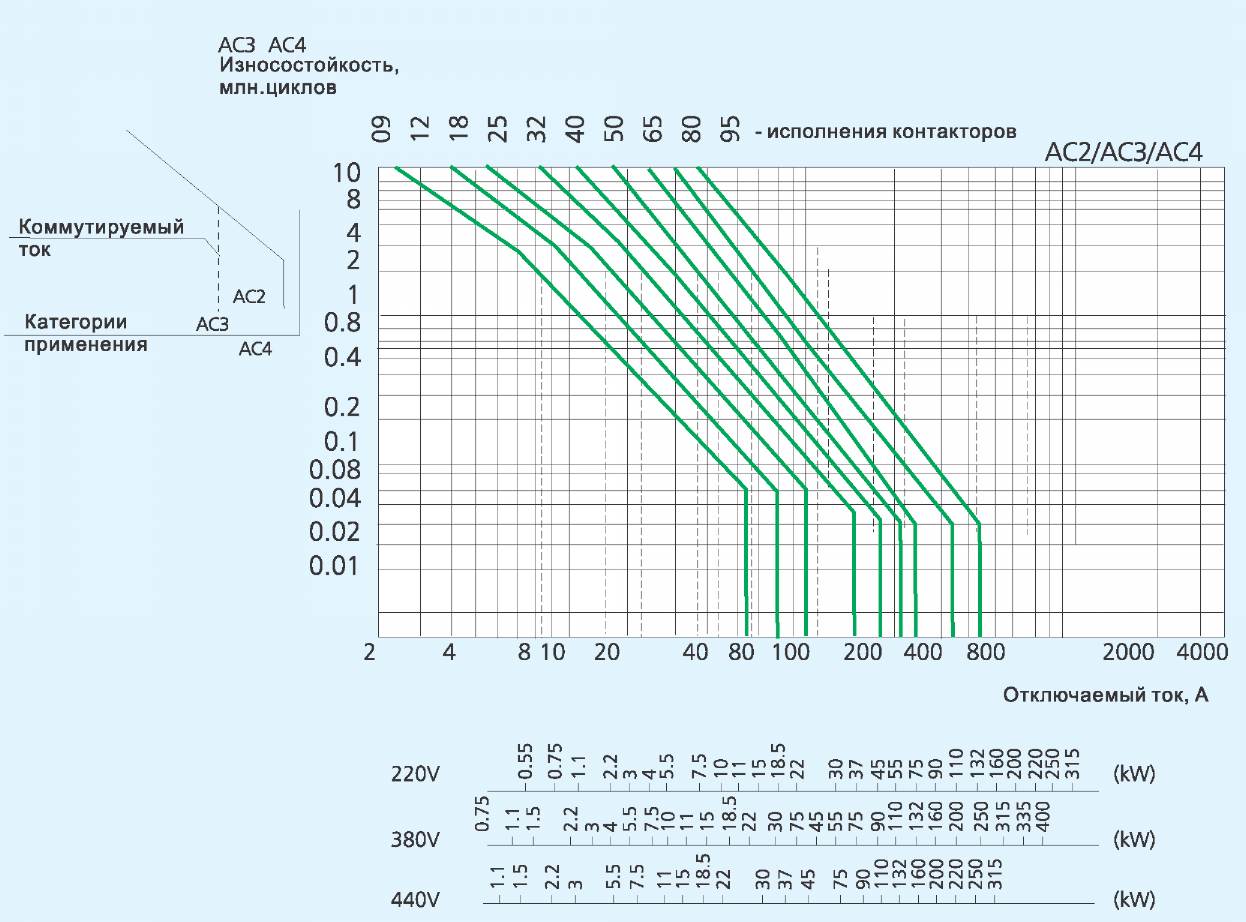

5.2 График характеристик коммутационной износостойкости
График характеристик коммутационной износостойкости

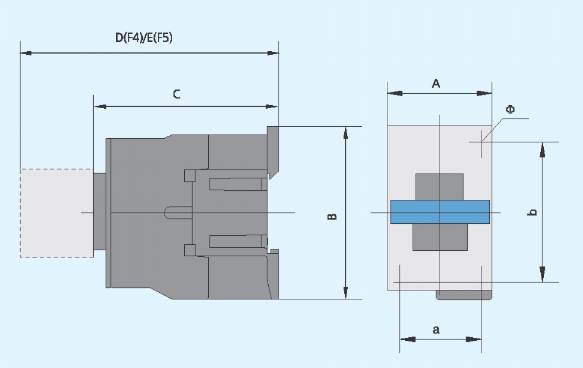

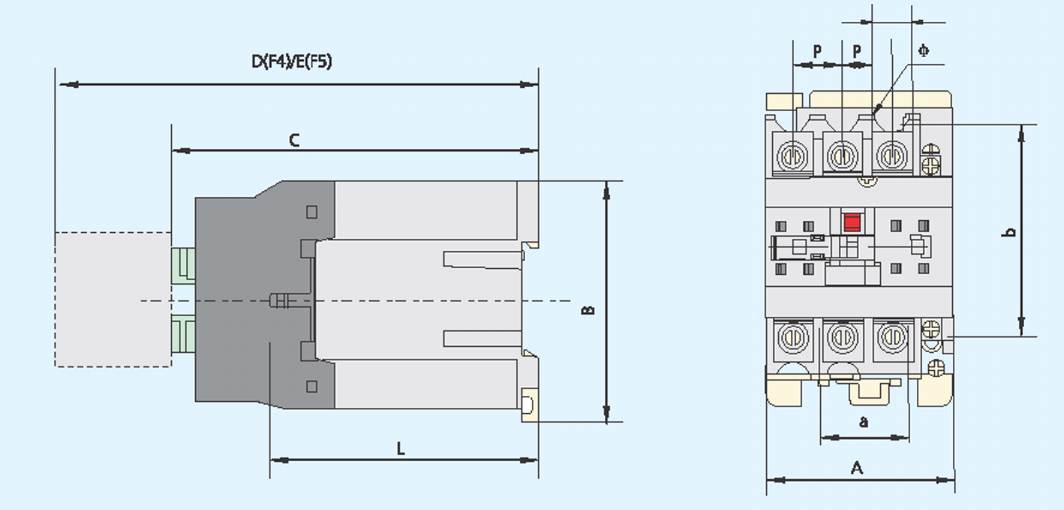

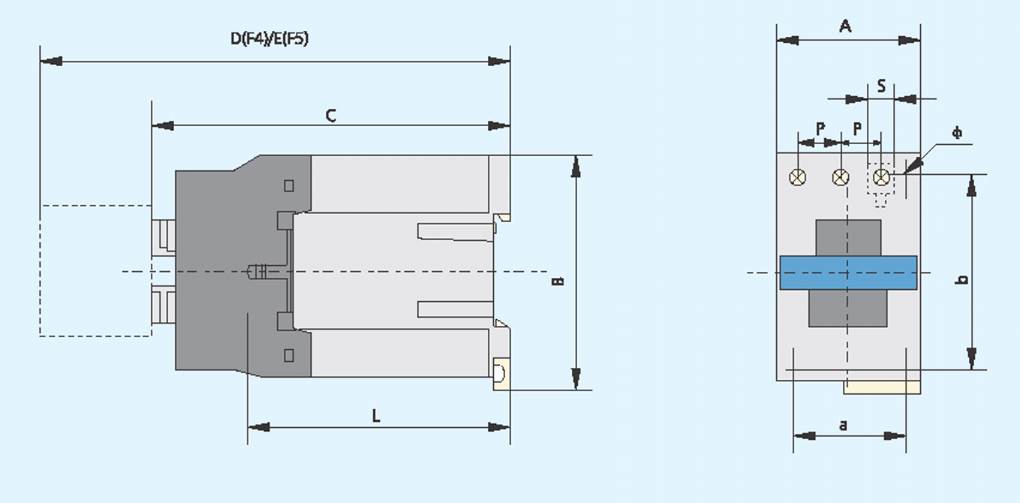

6. Габаритные и установочные размеры (в мм)

размеры
NC1-09-32
размеры NC1-09-32

NC1-09Z—32Z
размеры NC1-09Z—32Z
NC1-40Z-95Z
размеры NC1-40Z-95Z
Примечания:
L: расстояние от панели крепления до выводных зажимов главных контактов
Р: межполюсные расстояния главных контактов
S: ширина гнезда выводного зажима главных контактов


Исполнение

A max

В max

С max

D max

E max

a

b

Ф

L

P

s

NC1-09(Z)~12(Z)

47

76

82(116)

120.5(154.5)

140.5(174.5)

34/35

50/60

4.5

60(95)

10.5

8.6

NC1-18(Z)

47

76

87(122)

125.5(160.5)

145.5(180.5)

34/35

50/60

4.5

61(96)

11.3

104

NC1-25(Z)

57

86

95(131)

133.5(169.5)

153.5(189.5)

40

48

4.5

70(107)

13.2

11.7

NC1-32(Z)

57

86

100(138)

138.5(176.5)

158.5(196.5)

40

48

4.5

71.6(120)

14.5

13

NC1-4011(Z)~6511(Z)

77

129

116(173)

154.5(211.5)

174.5(231.5)

40

100/110

6.5

78(135)

20

8.6

NC1 -4004/40080—6504/65080

84

129

116(173)

154.5(211.5)

174.5(231.5)

40

100/110

6.5

78(135)

20

8.6

NC1-8011 (Z)-9511(Z)

87

129

127(188)

165.5(226.5)

185.5(246.5)

40

100/110

6.5

83(140)

23.5

12

NC1-8004/8008(Z)~9504/9508(Z)

96

129

127(183)

160.5(221.5)

180.5(241,5)

40

100/110

6.5

83(140)

23.5

12
