Размеры - SuSol MCCB автоматические выключатели

Оглавление
SuSol MCCB автоматические выключатели
TD и TS
Susol MCCB Интерфейс
Обзор системы
Расцепители
Принадлежности
Основные характеристики
Серия LS
Серия TD и TS
Конструкция TD и TS
Степень защиты TD и TS
Основные характеристики TD и TS
Теплоэлектромагнитные расцепители
Электронные расцепители (стандартного типа)
Электронные расцепители (многофункциональные)
Автоматические выключатели для защиты электродвигателей
Выключатели-разъединители
Дополнительные электрические сборочные единицы
Поворотные рукоятки
Замки и блокировки
Силовые выводы
Изоляция
Втычной выключатель
Дистанционное управление
Техническая информация
Применение
Координация между последовательно соединенными аппаратами защиты от сверхтоков
Фиксированный монтаж
Расстояния, которые необходимо соблюдать
Примеры монтажа
Кривые характеристик срабатывания защиты
Размеры
Фиксированная часть втычного выключателя
Изолирующие крышки, выводы
Автоматический выключатель с моторным приводом - размеры
Каталожные номера
Каталожные номера аксессуаров
Указания по эксплуатации
Информация для заказа

TD & TS MCCB автоматические выключатели

Susol
TD & TS MCCB размеры


TD100/160
TD100/160 размеры

Вывод в разрезе   Проводник
Вывод в разрезе
Проводник

Размер выреза в передней панели
Размер выреза в передней панели
Susol
TS100/160/250
TS100/160/250  размеры

Вывод в разрезе

Разметка отверстий

Susol
TS400/630
TS400/630 размеры

Вывод в разрезе
Проводник

Разметка отверстий
Размер выреза в передней панели

Susol
TS800
TS800 размеры

Вывод в разрезе
Проводник

Разметка отверстий
Размер выреза в передней панели

Стандартные поворотные рукоятки
Susol
DH1 и DHK1 для TD100/160
DH1 и DHK1 для TD100/160
Стандартные поворотные рукоятки
Susol
DH2 и DHK2 для TS100/160/250
DH2 и DHK2 для TS100/160/250
Стандартные поворотные рукоятки
Susol
DH3 и DHK3 для TS400/630
Стандартные поворотные рукоятки
Стандартные поворотные рукоятки
Susol
DH4 и DHK4 для TS800
DH4 и DHK4 для TS800

Сводная таблица размеров стандартных поворотных рукояток
Стандартные поворотные рукоятки
Размеры
Susol


Применяется с выключателями

TD160

TS250

TS630

TS800

A (мм)

117

119

170.5

210

B (мм)

71.8

78.5

131

165.4

C (мм)

81.3

91.8

147.5

186.6

D (мм)

90

105

140

210

E (мм)

60

60

93

140

F (мм)

81

96

129

192.5

Susol
Выносные поворотные рукоятки
EH1 для TD100/160

Выносные поворотные рукоятки
Susol
EH2 для S100/160/250
Выносные поворотные рукоятки
Susol
Выносные поворотные рукоятки
EH3 для TS400/630
EH3 для TS400/630
Выносные поворотные рукоятки
Размеры
Susol

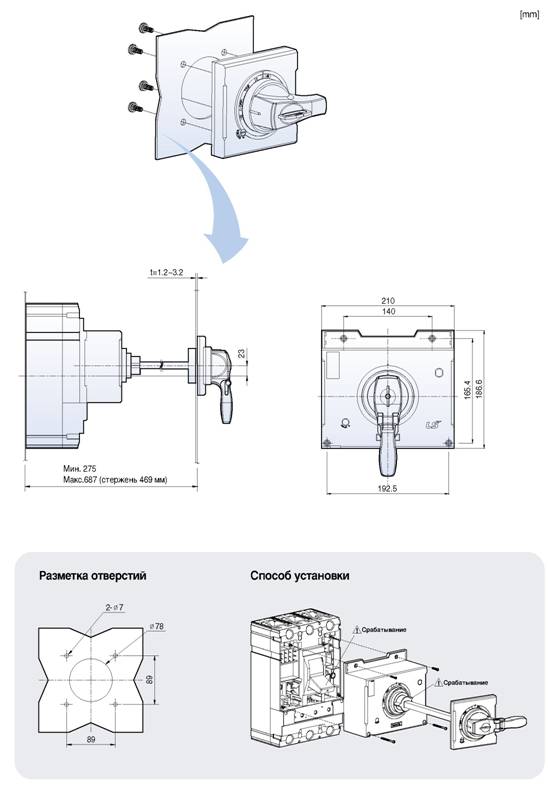

EH4 для TS800

Выносные поворотные рукоятки
Susol
Сводная таблица размеров выносных поворотных рукояток

Модель

EH1

EH2

EH3

EH4

Применяется с выключателями

TD160

TS250

TS630

TS800

A (мм)

Мин. 163

Мин. 163

Мин. 228

Мин. 275

Макс. 585

Макс. 585

Макс. 645

Макс. 687

B (мм)

71.8

78.5

131

165.4

C (мм)

60

60

93

140

D (мм)

81

96

129

192.5

E (мм)

81.3

91.8

147.5

186.6

F (мм)

90

105

140

210

Стержень (мм)

469

469

469

469

Susol

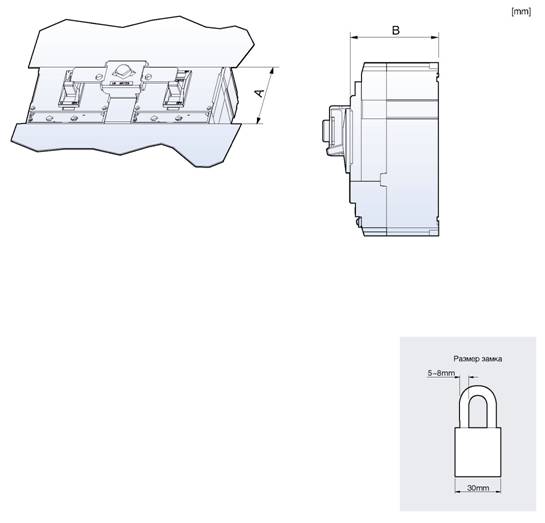

Устройство механической взаимной блокировки



A (мм)

B (мм)

TD160

83

86

TS250

102

86

TS630

168

110

TS800

201

135

MIT13, MIT23, MIT33, MIT43

Устройство механической взаимной блокировки
Susol
Установочные размеры для MIT
Устройство механической взаимной блокировки

2, 3-полюсные аппараты

C(мм)

D(мм)

E(мм)

4-полюсные аппараты

C(мм)

D(мм)

E(мм)

TD100/160

107

90

30

TD100/160

107

90

60

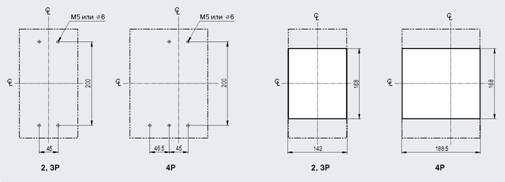

TS100/160/250

125

105

35

TS100/160/250

125

105

70

TS400/630

200

139.5

46.5

TS400/630

200

139.5

93

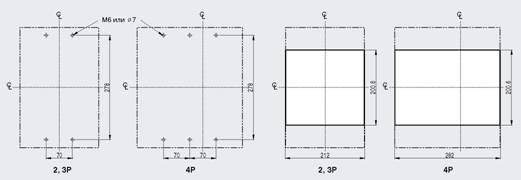

TS800

278

210

70

TS800

278

210

140
