Размеры приводов - ПД-10УХЛ1 - руководство по эксплуатации привода

Оглавление
ПД-10УХЛ1 - руководство по эксплуатации привода
Устройство и работа
Средства измерения, инструмент, упаковка
Использование по назначению, монтаж
Хранение, транспортирование, запасные части, утилизация
Размеры приводов
Схема электрическая принципиальная
Конструкция привода

Приложение А (обязательное)

Габаритные, установочные и присоединительные размеры приводов

Приборы типоисполнений ПД-10-00УХ/11, ПД-10-02УХЛ1

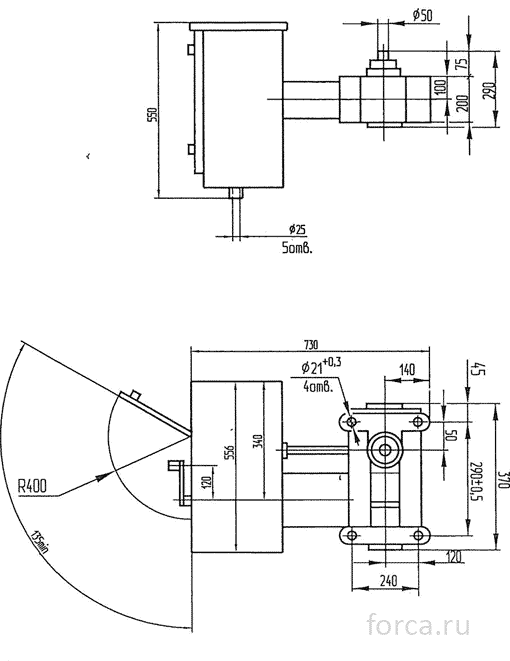

Рисунок А.1. Приборы типоисполнений ПД-10-00УХ/11, ПД-10-02УХЛ1, ПД-10-04УХ/11, ПД-10-06УХЛ1, ПД-10-08УХ/11, ПД-10-10УХЛ1.
Приборы типоисполнений ПД-10-01УХ/11, ПД-10-03УХ/11, ПД-10-05УХЛ1, ПД-10-07УХ/11, ПД-10-09УХЛ1, ПД-10-11УХЛ
Рисунок А.2. Приборы типоисполнений ПД-10-01УХ/11, ПД-10-03УХ/11, ПД-10-05УХЛ1, ПД-10-07УХ/11, ПД-10-09УХЛ1, ПД-10-11УХЛ1.

Выносной блок управления
Рисунок А.3. Выносной блок управления
