Размеры и конструкция разъединителей

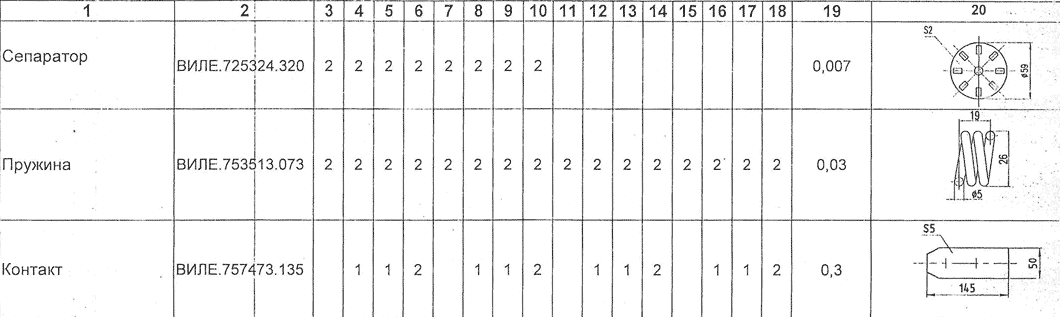

Таблица 11


Наиме-
нов-
ание

Обозн-
ачение

Количество на один полюс



Эскиз

РГН-110 /1000 УХЛ1

РГН. 1а-110 /1000 УХЛ1

РГН. 16-110 /1000 УХЛ1

РГН. 2-110 /1000 УХЛ1

РГН- 110Л /1000 УХЛ1

РГН.1 а-110.1 /1000 УХЛ1

РГН. 16-110. Н /1000 УХЛ1

РГН. 2-110.П /1000 УХЛ1

РГН- 110 /2000 УХЛ1

РГН.1 а-110 /2000 УХЛ1

РГН. 16-110 / 2000 УХЛ1

РГН.2- 110 /2000 УХЛ1

РГН- 110.П /2000 УХЛ1

РГН.1 а-110.Н /2000 УХЛ1

РГН. 16-110.11 /2000 УХЛ1

 РГН. 2-110.11 /2000 УХЛ1

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Ламель

ВИЛЕ. 685171 .032

4

4

4

4

4

4

4

4

6

6

6

6

6

6

6

6

0,583

Ламель

Ролик

ВИЛЕ. 713111 .035

16

16

16

16

16

16

16

16

32

32

32

32

32

32

32

32

0,007

Ламель

ВИЛЕ. 715115 .061



4

4

8



4

4

8



6

6

12



6

6

12

0,44

Сепа-
ратор

ВИЛЕ. 725324 .318

















4

4

4

4

4

4

4

4

0,01

Сепаратор

Продолжение таблицы 11.

ПРИЛОЖЕНИЕ А (обязательное)
ИВЕЖ.67Ш024-03 Р3

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ, ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ И КОНСТРУКЦИЯ РАЗЪЕДИНИТЕЛЕЙ

Типоисполнение

L, мм

РГН-110 /1000 УХ/11

1540

РГН.1а-110/1000УХ/11

1840

РГН.16-110/1000УХЛ1

1840

РГН.2-110/1000УХЛ1

2140

РГН-110Л/1000УХЛ1

1540

РГН.1а-110.11/1000УХ/11

1840

РГН.1б-110.11/1000УХ/11

1840

РГН.2-110.11/1000УХ/11

2140

РГНП-110/1000УХ/11

1540

РГНП.1а-110/1000УХЛ1

1840

РГНП.1И10/1000УХ/11

1840

РГНП.2-110/1000УХЛ1

2140

Ведущий полюс разъединителей

Рисунок А.1. Ведущий полюс разъединителей на номинальный ток 1000 А



ИВЕШ4214.024-0 Р3

Разъединитель трехполюсный
Рисунок А.2. Разъединитель трехполюсный

6- нож контактный
7- нож контактный 10-заземлитель
17- полюс ведомый
18- полюс ведущий
19- тяга внутриполюсная
20- тяга межполюсная
21- колодка 25-вол
25- вал
26- связь гибкая
28- болт
29- гайка М10
50- шайба 10.65Г
51- планка транспортная

комбинации двигательных и ручных приводов разъединителей
Рисунок А.1 Возможные комбинации двигательных и ручных приводов для управления главными ножами и заземлителями

ИВЕЖ.674214.024-03 Р3

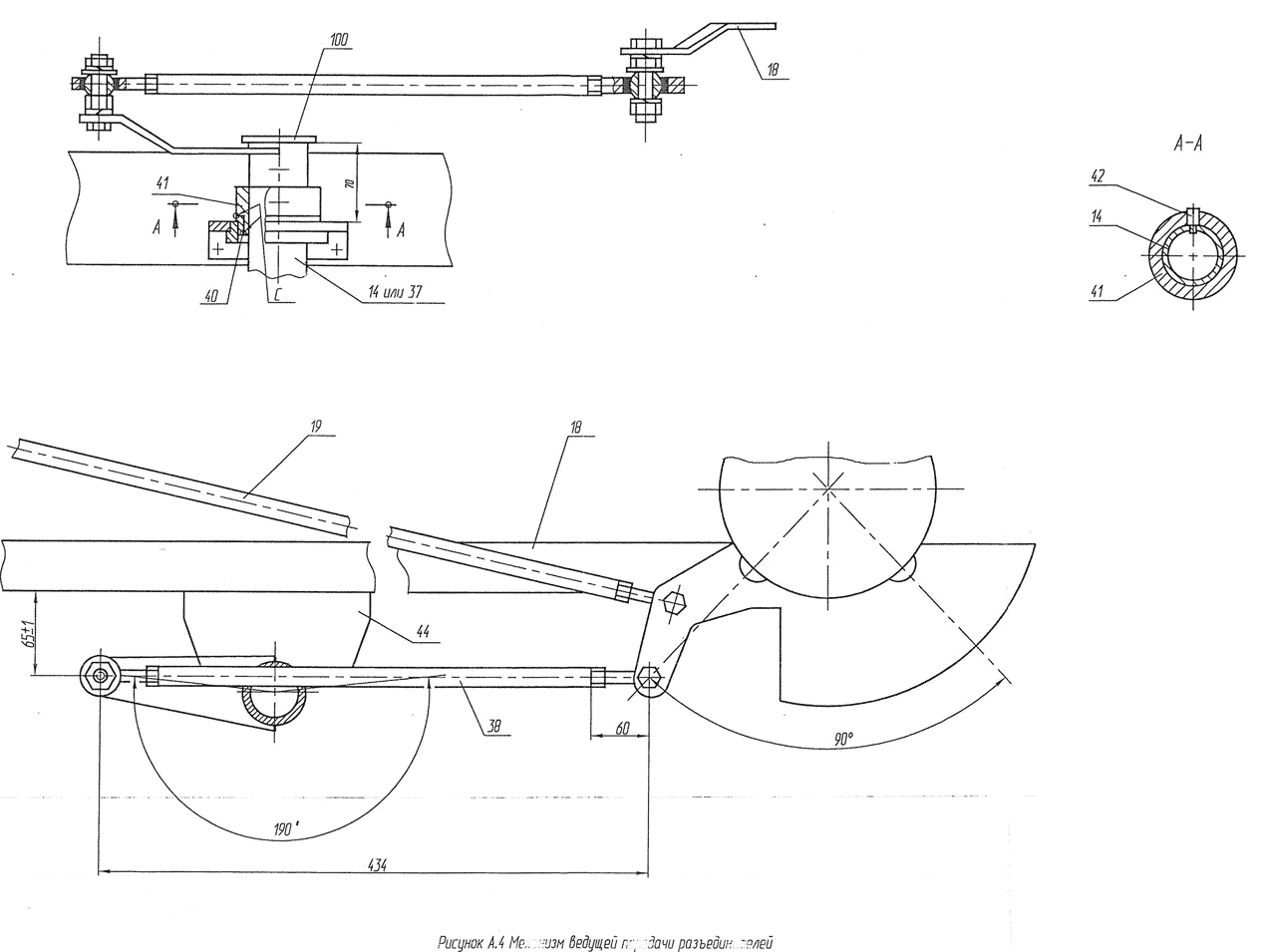

приводной вал разъединителя
14,37 - приводной вал разъединителя

18 - полюс ведущий

19 - тяга внутриполюсная

38 - тяга ведущая
48 - втулка
41 - втулка
42- винт
44 - кронштейн
100- крышка

С - места смазки

ИВЕЖ4214М-03 Р3

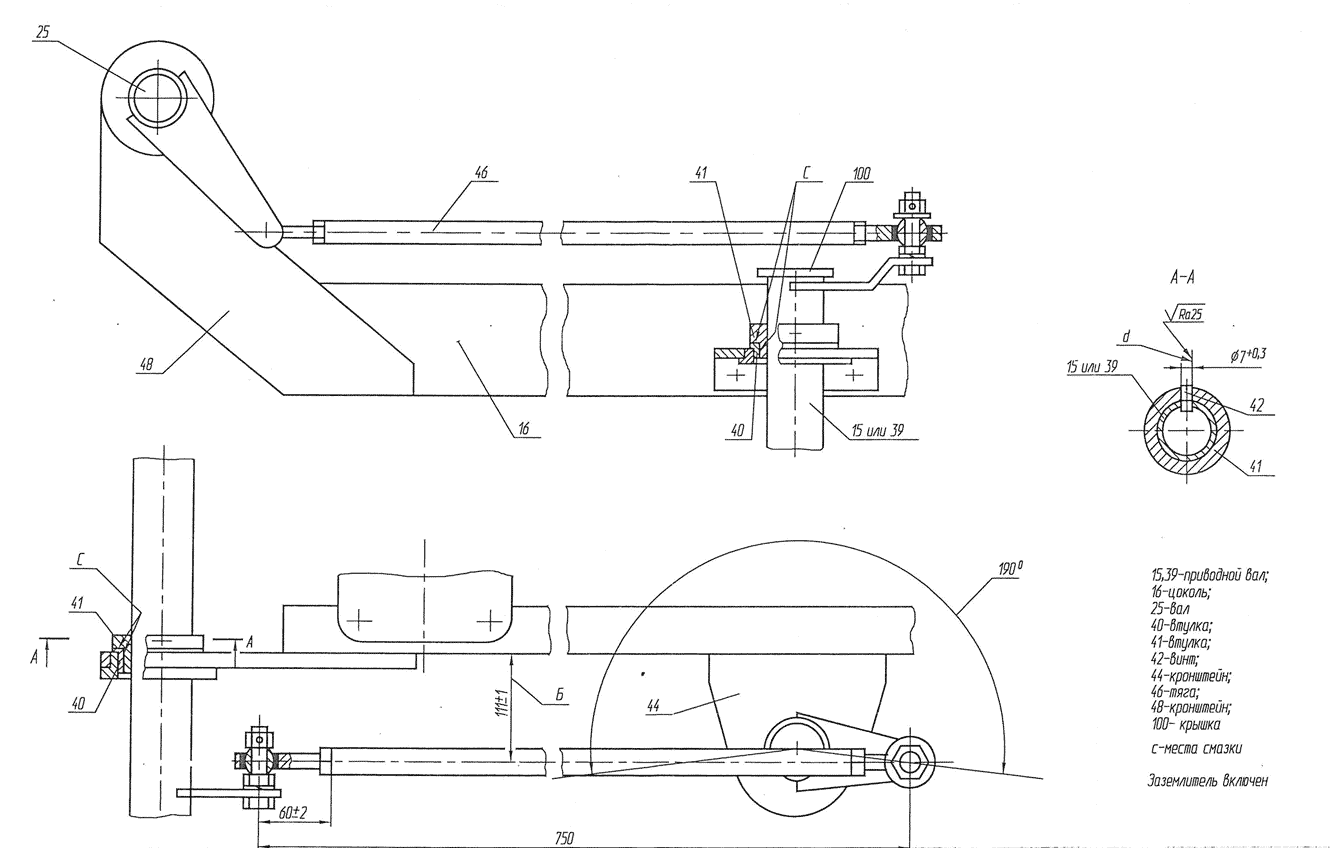

Механизм управления заземлителями
Рисунок А.5. Механизм управления заземлителями

ИВЕШ4214Ш-03 Р3
Механизм межполюсной передачи


17 - полюс ведомый
18 - полюс ведущий
20 - тяга межполосная

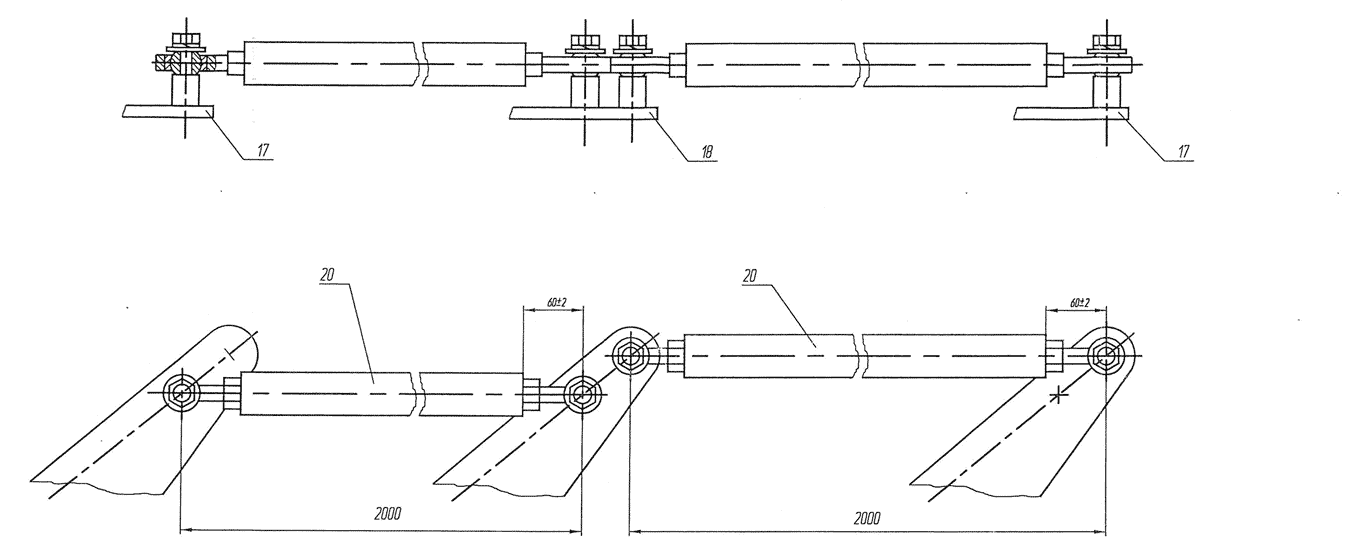

Рисунок А.6. Механизм межполюсной передачи

Кропление двигательных приводов к кронштейну

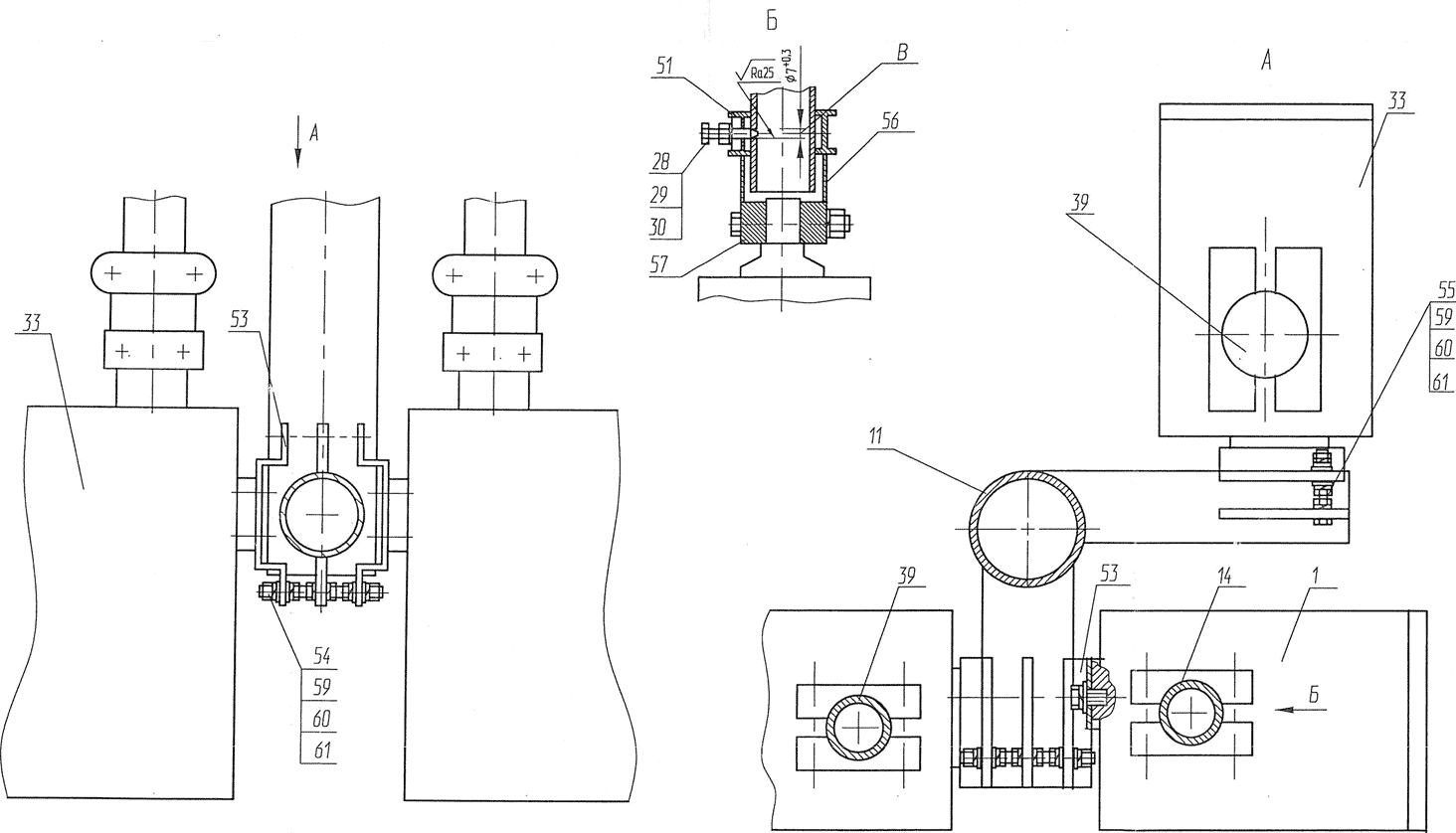

Рисунок А.8. Кропление двигательных приводов к кронштейну 1 - привод ПД-14-00УХ/11; 11 - кронштейн; 14,39 - прибойной вол; 28 - болт; 29 - гайка М10; 30 - шайба 10.65Г; 33 -  привой ПД -  14-01 УХЛ1; 51 -   колобка; 53 -  скоба; 54 -  шпилька; 55 -  болт; 56 -  коробка; 57 -  колобка; 59 -  гайка М12; 60 -  шайба 1265Г; 61 -  шайба.

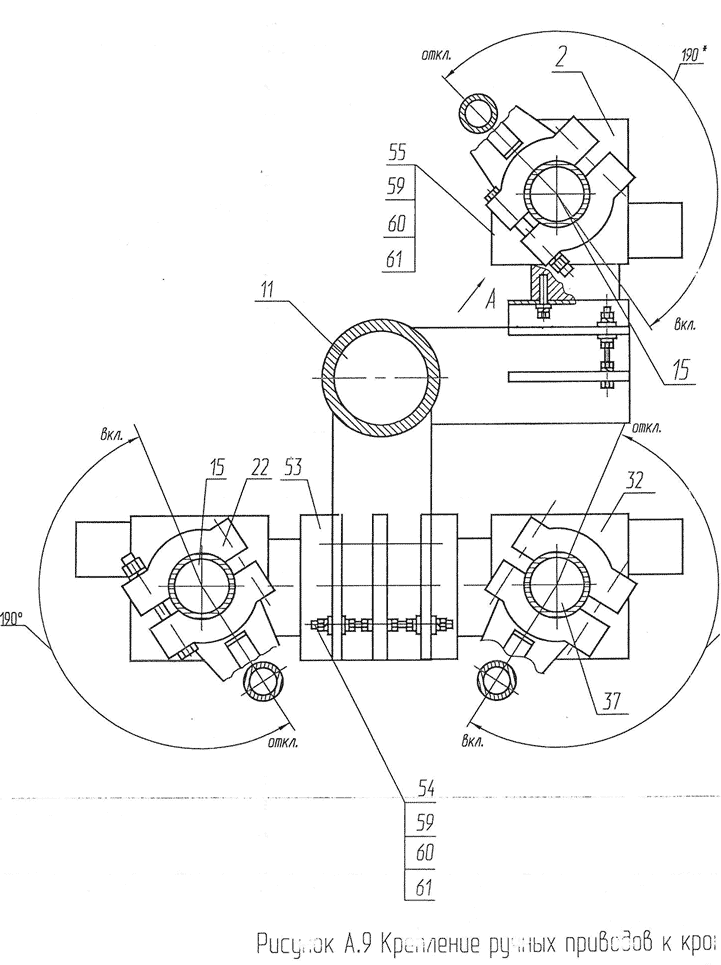

крепление ручных приводов

крепление ручных приводов 2

2 - привод типа ПРГ-01-6УХЛ1; 11 - кронштейн; 15,37 - приводной вал;

22,62 - колодка (поставляется с приводом); 28- болт; 29 - гайка М10; 30 - шайба 10.65Г;
32 - привод ПРГ-00-6УХ/11; 53 - скоба; 54 - шпилька; 55 - болт; 59 - гайка М12; 60 - шайба 12.65Г; 61 - шайба




ИВЕЖ.674214.02-03.

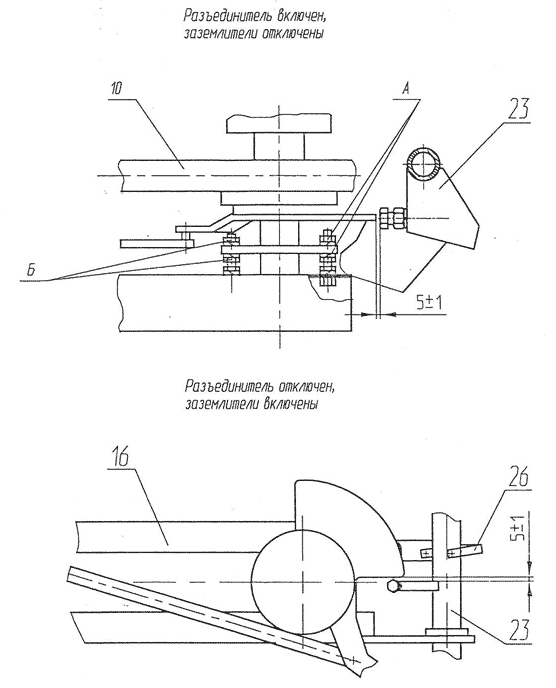

Механическая блокировка

Рисунок А. 11. Механическая блокировка
25- вал, 26 - связь гибкая, 10 - заземлитель, 16 - цоколь

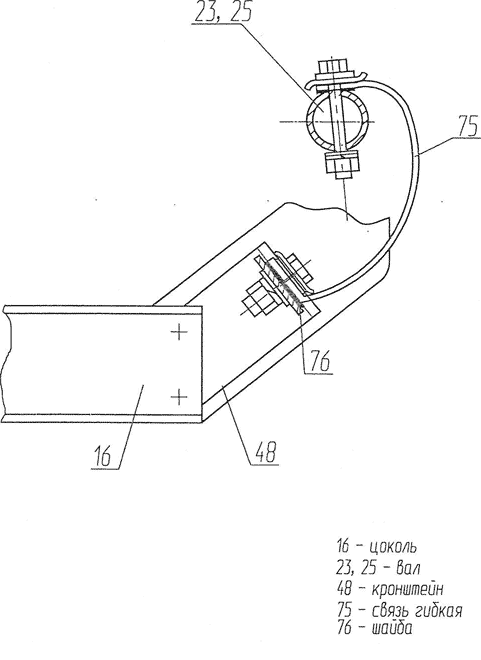

Крепление гибких связей
Рисунок А.12. Крепление гибких связей

Нож контактный с "кулачком"

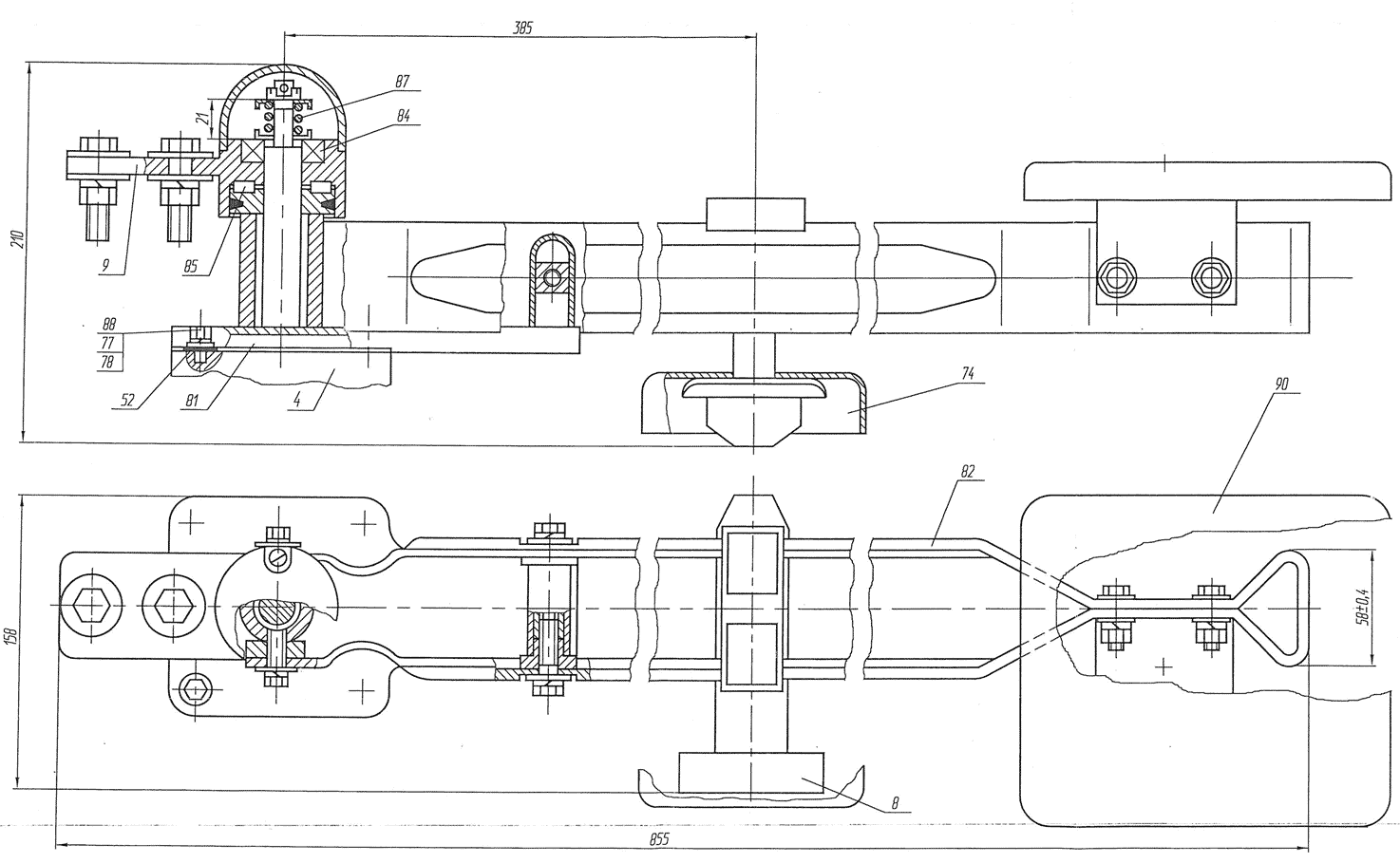

Рисунок A.13. Нож контактный с "кулачком" на номинальный ток  1000 А
4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 52 - прокладка; 74 - кожух; 77 - шайба 16.65; 78 - шайба А 16x1; 81 - основание; 82 - шина; 84 - шарикоподшипник; 85 - ролик; 87 - пружина; 88 - болт М16-66х25; 98 - кожух



ИВЕШ4214.024-01 Р3

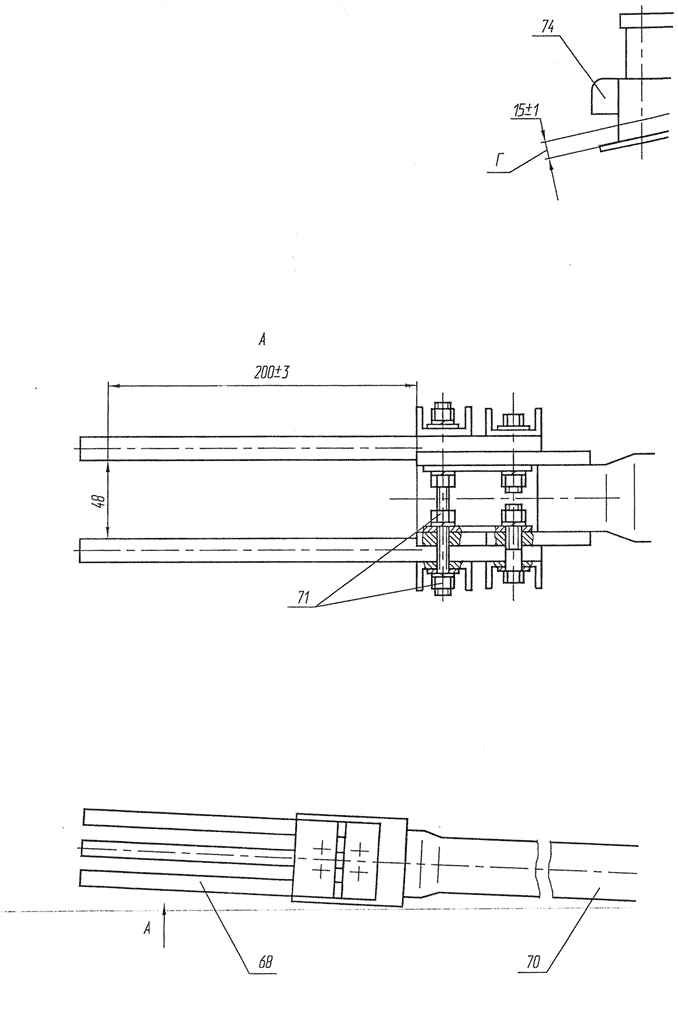

Нож контактный 1000А
Рисунок А. 14. Нож контактный 1000А

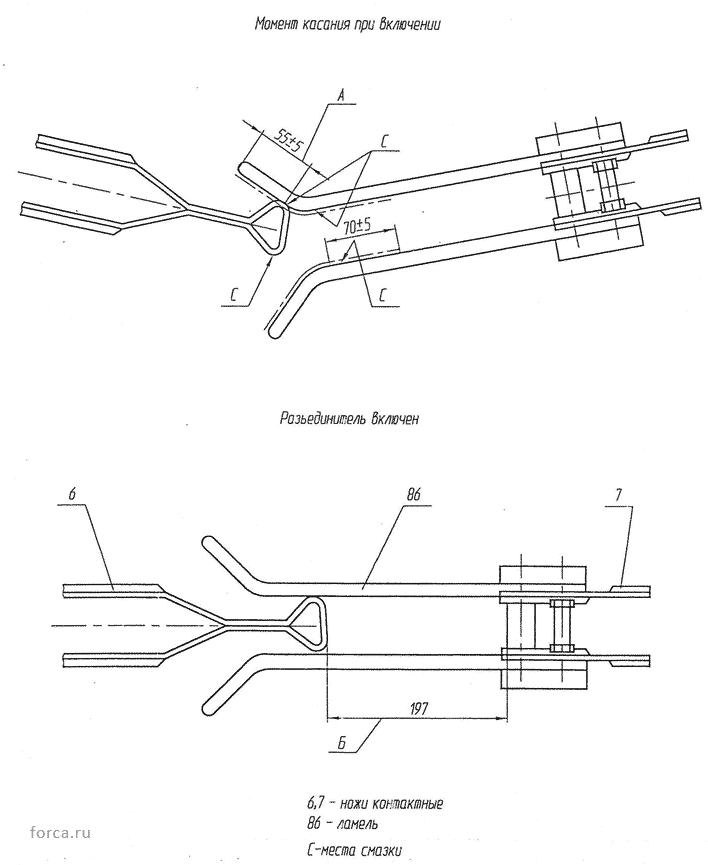

Разъемный контакт
Рисунок А.15. Разъемный контакт

ИВЕЖ.674214.024-М Р3
Схема строповки разъединителя
Рисунок А. 16. Схема строповки разъединителя

ИВЕЖ.674214.024-03 Р3
1- привод разъединителя ПД-14-00УХ/11; 2- привод заземлителя ПРГ-01-6УХ/11;
Ведущий полюс разъединителей на номинальный ток 2000А
Остальное см. рисунки А.1-А.12, А.15, А.16

Типоисполнение

L, мм

РГН-110/2000УХЛ1

1540

РГН.110/2000УХ/11

1840

РГН.16-110/2000УХ/11

1840

РГН.2-110/2000УХ/11

2140

РГН-110.11/2000УХЛ1

1540

РГН.1a-l10.11/200ВX/Л1

1840

РГН.1б-110.11/2000УХ/11

1840

РГН.2-110.11/2000УХ/11

2140

РГНП-110/2000УХЛ1

1540

РГЖ1а-110/2000УХ/11

1840

РГН2.-110/2000УХ/11

1840

РГНП.2-110/2000УХ/11

2140

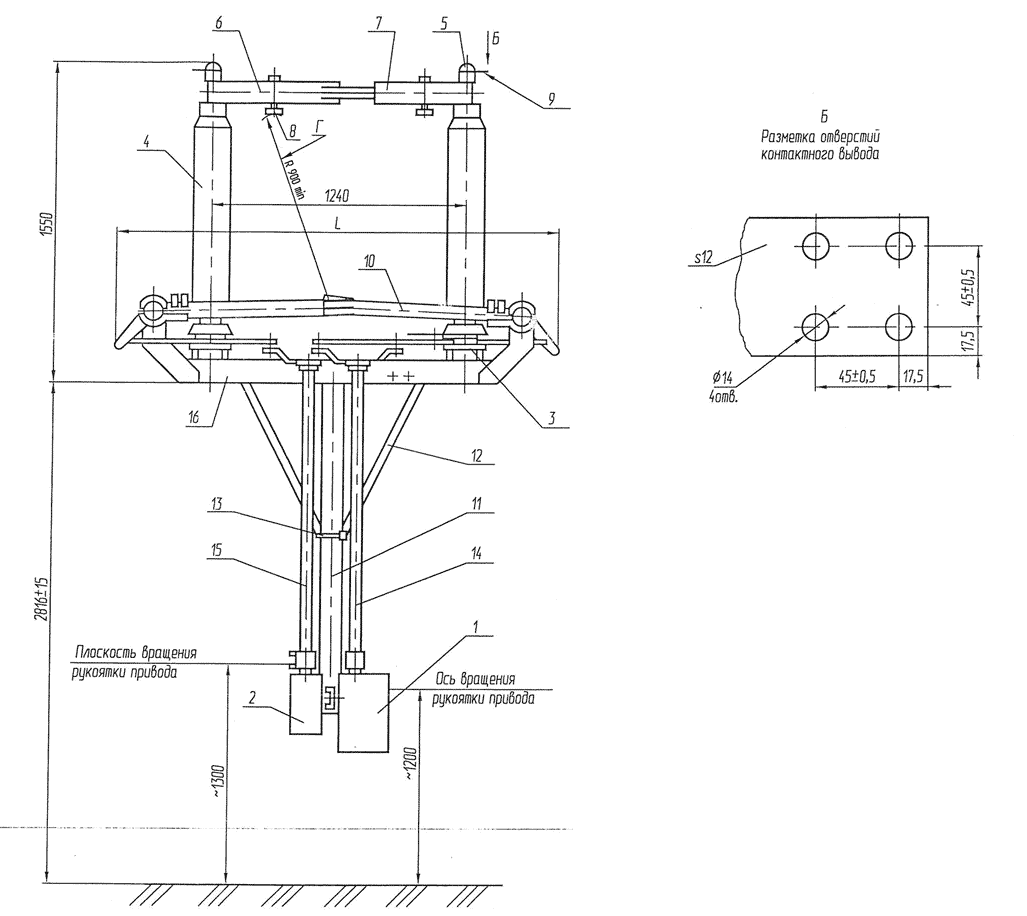

1 - основание; 4 - изолятор; 5 - скользящий контакт; 6,7 - ножи контактные;8 - контакт заземляющего контура; 9 - вывод контактный; 10 - заземлитель; 11 - кронштейн; 12 - подкос; 13 - хомут; 14 - приводной вал разъединителя; 15 - приводной вал заземлителя; 16 - цоколь

Рисунок А.17. Ведущий полюс разъединителей на номинальный ток 2000А

Рисунок 7.18. Нож контактный с кулачком на номинальный ток 2000 A

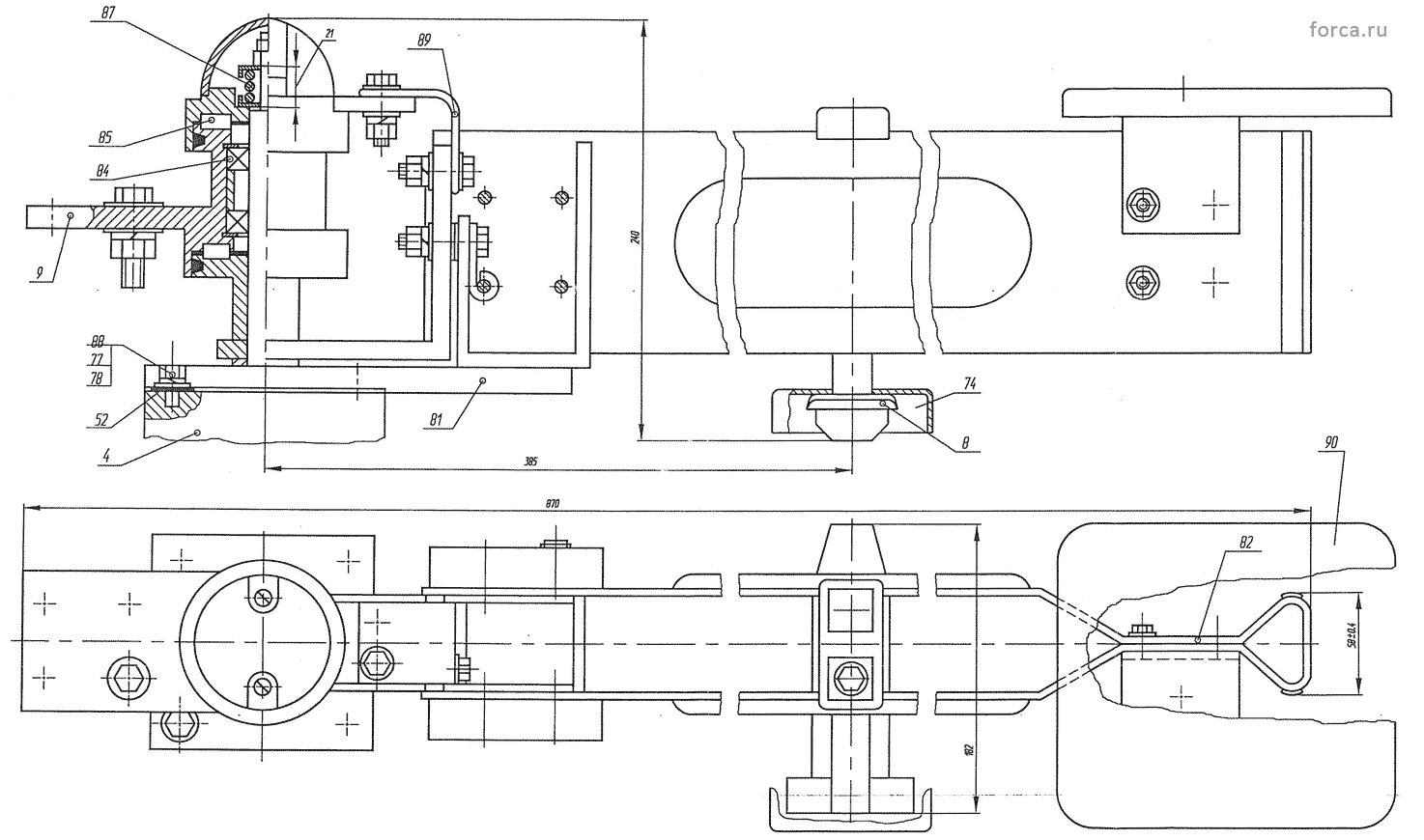

Нож контактный с кулачком на номинальный ток 2000 A

4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 52 - прокладка; 14 - кожух; 77 - шайба 16.65Г; 18 - шайба 7,16x1; 81 - основание; 82 - шина; 84 - шарикоподшипник; 85 - ролик; 81 - пружина;88 - болт M16-60x25; 89 - связь гибкая; 90 - кожух

Рисунок А. 19. Нож контактный с ламелями на номинальный ток 2000 А.

Нож контактный с ламелями на номинальный ток 2000 А
4 - изолятор; 8 - контакт заземляющего контура; 9 - вывод контактный; 77 - шайба 16.65Г; 74 - кожух; 78 - шайба 116x1; 81 - основание; 82 - шина; 83 - гайка; 84 - шарикоподшипник; 85 - ролик; 86 - ламель; 87 - пружина;88 - болт M16-60x25; 89 - связь гибкая; 52 - прокладка

Заземляющий контур

Заземляющий контур 2

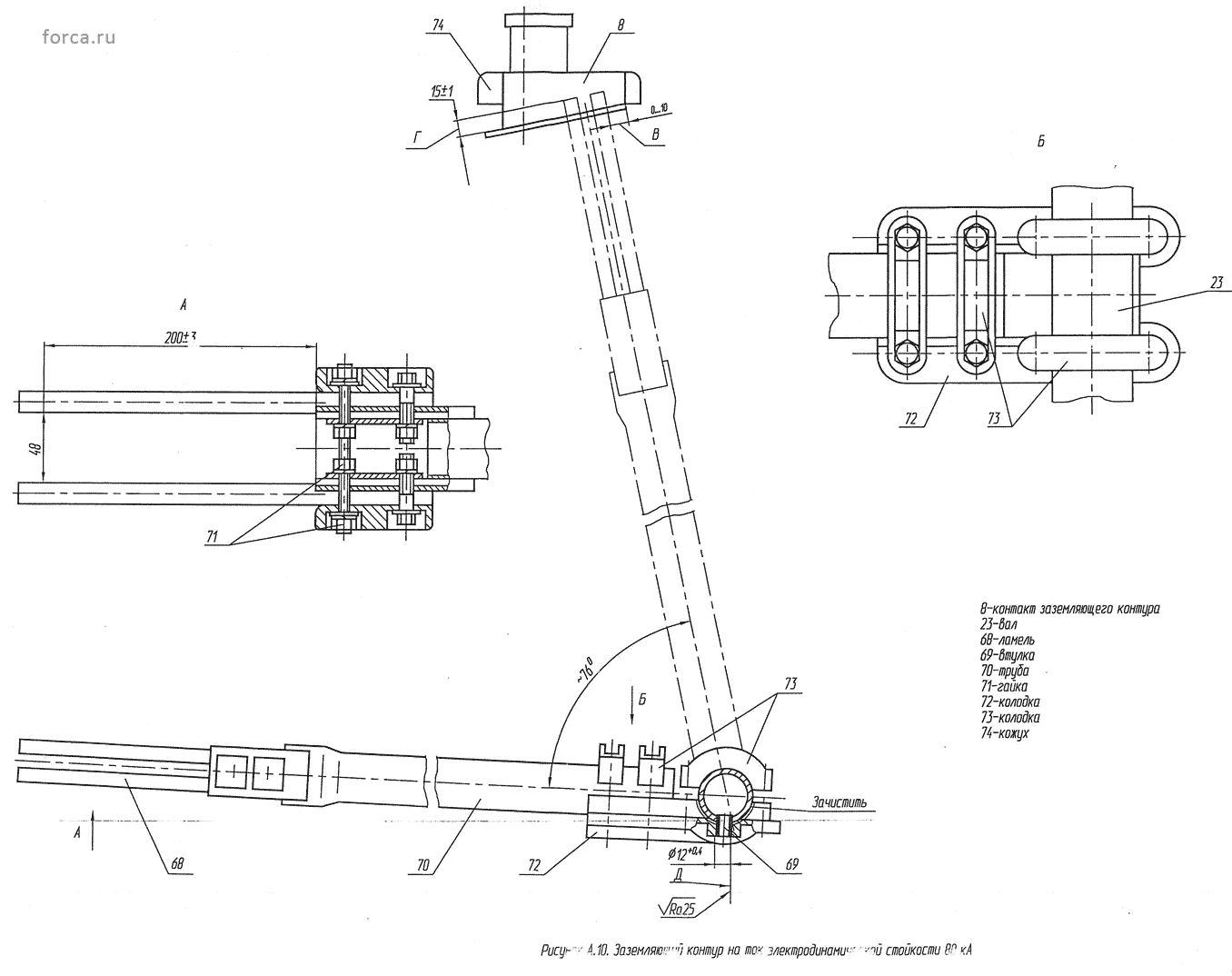

Рисунок А. 20. Заземляющий контур на ток электродинамической стойкости 100 кА

Установка направляющих втулок для высверливания
Рисунок А.21. Установка направляющих втулок для высверливания отверстий в валах
