коммутационный аппарат SL12

ОАО «ПО Элтехника» производит трехпозиционные коммутационные аппараты (разъединители, выключатели нагрузки) SL12 номинальным напряжением 10 кВ с элегазовой изоляцией.

КОНСТРУКЦИЯ КОММУТАЦИОННЫХ АППАРАТОВ

Выключатель нагрузки SL12 состоит из герметичного корпуса, внутри которого расположена контактная система главной токоведущей цепи и привода. Корпус выключателя нагрузки изготовлен из полимерного изоляционного материала и заполнен элегазом при небольшом избыточном давлении (0,5 кгс/см2). Внешние шинные присоединения осуществляются через верхние и нижние выводы неподвижных контактов. На левой стороне корпуса имеются выводы для присоединения шины заземления главной цепи.
Подвижные контакты трех полюсов жестко установлены на одном общем вале и могут последовательно занимать одно из трех положений: «включено», «отключено» и «заземлено», что обеспечивает выполнение функций выключателя нагрузки (разъединителя) и заземляющего разъединителя одним коммутационным аппаратом. В выключателях нагрузки для гашения электрической дуги используются высокие диэлектрические и дугогасящие свойства элегаза. Применение дугостойких материалов для изготовления контактов вместе с простой и надежной системой гашения дуги обеспечивают высокий коммутационный ресурс, уменьшают износ и эрозию контактов.
Коммутационные аппараты SL12 комплектуются двумя модификациями привода:
KS - привод ручного оперирования.
Позволяет выполнять четыре операции: включение и отключение линейных и заземляющих контактов.
KP  - привод ручного оперирования с предварительным взводом пружины. Позволяет выполнять четыре операции: включение и отключение линейных и заземляющих контактов.
Команда на выполнение однократной операции включения или отключения линейных контактов может быть подана дистанционно, при помощи пусковых электромагнитов управления, либо ручкой оперирования, выведенной на лицевую панель привода, либо при помощи механизма автоматического расцепления при перегорании предохранителя.
Элементы системы безопасности:
Оперативные блокировки:
Механические (замковые) блокировки,
Электромагнитные блокировки,
Блокировка с помощью навесных замков;
Блок индикации наличия напряжения; Механический указатель положения коммутационного аппарата на одном вале с главными контактами.

ГАБАРИТНЫЕ РАЗМЕРЫ АППАРАТОВ SL12

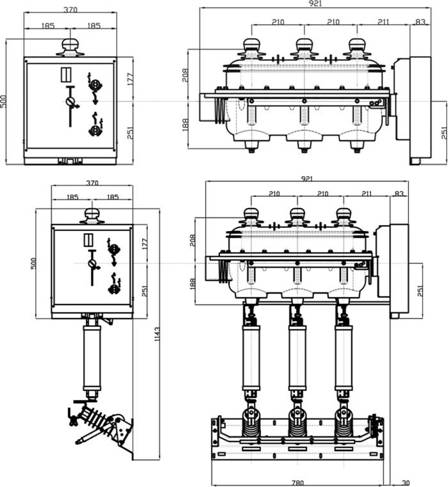

Габаритные размеры коммутационных аппаратов SL12 (верхний рисунок).

Габаритные размеры коммутационных аппаратов SL12 с заземлителем и дополнительными предохранителями (нижний рисунок).
Габаритные размеры коммутационных аппаратов SL12

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ АППАРАТОВ

Наименование

Коммутационные аппараты SL12

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

1000

Наибольший ток отключения при cosφ > 0,7, А

630

Номинальный ток отключения ненагруженного трансформатора, А

16

Номинальный ток отключения ненагруженного кабеля, А

25

Нормированные параметры сквозных токов короткого замыкания:
ток электродинамической стойкости, кА;
начальное действующее значение периодической составляющей, кА;
ток термической стойкости, кА;
время протекания тока короткого замыкания, с



51
20
20
3

Нормированный ток включения на короткое замыкание, кА

20

Номинальные напряжения цепей управления и элементов вспомогательных цепей, В:
при постоянном токе ;
при переменном токе



24; 48; 100; 220
24; 48; 110; 220

Диапазон рабочих напряжений цепей электромагнитов управления (в процентах от номинального), %:
электромагнита включения;
электромагнита отключения



80-110
70-110

Испытательные напряжения изоляции между полюсами и относительно земли, кВ:
одноминутное частоты 50 Гц;
грозовой импульс 1,2/50 МКС



42
75

Испытательные напряжения изоляции между контактами в разомкнутом положении, кВ:
одноминутное частоты 50 Гц;
грозовой импульс 1,2/50 МКС



42
75

Полное электрическое сопротивление главной токоведущей цепи полюса, не более, мкОм

70

Ресурс по механической стойкости
(количество циклов В -tn-О до капитального ремонта):
линейных контактов;
заземляющих контактов



2000
2000

Собственное время выполнения операций, с, не более:
а)        при ручном оперировании КБ
б)        при оперировании приводом типа KP :
включение
отключение

не нормируется
0,1
0,1

Разновременность размыкания контактов при отключении, с, не более

0,005

Разновременность замыкания контактов при включении, с, не более

0,005

Номинальное избыточное давление элегаза в корпусе аппарата, кгс/см2

0,5

Утечка элегаза из корпуса аппарата, % в год, не более

0,2

Коммутационный ресурс (количество циклов В -t„-0, выполняемых при коммутации номинального тока), не менее:

100

Срок службы до списания, лет, не менее

30

Масса, кг, не более

45

Коммутационные аппараты SL12 предназначены для установки в ячейки КСО с поперечным расположением коммутационных аппаратов.
Коммутационные аппараты SL12 не требуют обслуживания в течение всего срока эксплуатации.
Коммутационные аппараты SL12 сводят к минимуму вероятность появления открытой электрической дуги во внутреннем объеме КСО и КРУ.
