3EK7 ОПН Siemens
Характеристики
Размеры
Варианты установки
Размерные чертежи ОПН и аксессуаров

размеры ОПН 3ЕК7

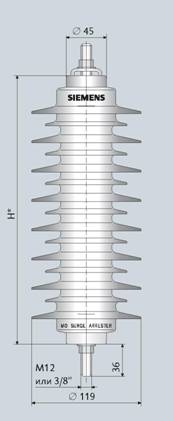

Рис.1 Основные размеры ОПН модели 3ЕК7 См. таблицы на стр.
Изолирующий кронштейн NEMA

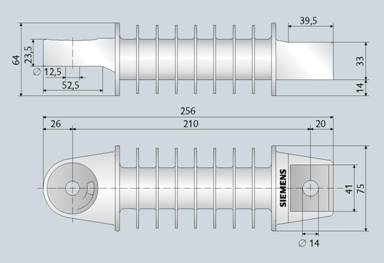

Рис. 3 Изолирующий кронштейн NEMA для U ном 21 кВ и выше Код заказа Р12, вес 0,4 кг

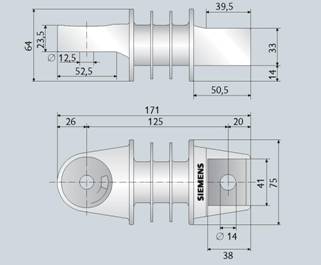

Рис. 2 Изолирующий кронштейн NEMA для U ном < 21 кВ Код заказа Р12, вес 0,25 кг

Изолирующий кронштейн по стандарту DIN
Рис. 4 Изолирующий кронштейн по стандарту DIN для U ном < 21 кВ Код заказа Р22, вес 0,85 кг
Изолирующий кронштейн по стандарту DIN для U ном 21 кВ

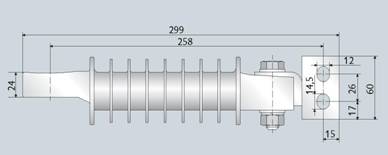

Рис. 5 Изолирующий кронштейн по стандарту DIN для U ном 21 кВ и выше Код заказа Р22, вес 1 кг
Металлический кронштейн по стандарту DIN

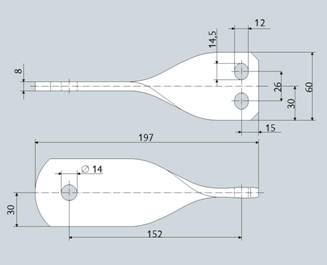

Рис. 7 Металлический кронштейн по стандарту DIN, нержавеющая сталь (№ для заказа P23; 0,6 кг), или оцинкованный горячим способом (№ для заказа P21; 0,6 кг)

Металлический кронштейн по стандарту NEMA

Рис. 9 Металлический кронштейн по стандарту NEMA (оцинкованный горячим способом) Код заказа Р11, вес 0,6 кг
Кронштейн формы L
Рис. 6 Кронштейн формы L Код заказа M12, вес 0,1 кг
Изолированный провод
Рис. 8 Изолированный провод (№ для заказа Р51/М51; 0,09 кг; 16 мм2
Кронштейн для крепления на трансформаторе
Кронштейн для крепления на трансформаторе 11 дюймов

Рис. 10 Кронштейн для крепления на трансформаторе 8,7 дюймов Код заказа Q11, вес 0,6 кг
Рис. 11 Кронштейн для крепления на трансформаторе 11 дюймов Код заказа Q12, вес 0,7 кг

Размерные чертежи ОПН и аксессуаров

Кронштейн для крепления ОПН на деревянной опоре

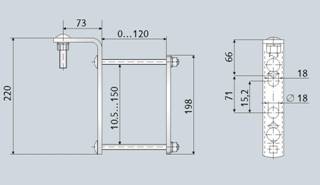

Рис. 14 Кронштейн для крепления на деревянной опоре Код заказа Q51, вес 1,3 кг
Кронштейн для крепления ОПНна трансформаторе
Рис. 12 Кронштейн для крепления на трансформаторе 12,25 дюймов Код заказа Q13, вес 0,8 кг
Кронштейн для крепления ОПН на трансформаторе 14,5 дюймов

Рис. 13 Кронштейн для крепления на трансформаторе 14,5 дюймов Код заказа Q14, вес 0,8 кг
Монтажная пластина

Рис. 15 Монтажная пластина Код заказа Q81, вес 1,6 кг


Зажим провода
Рис. 16 Зажим провода Код заказа М11, вес 0,1 кг
Крышка для защиты птиц

Рис. 17 Крышка для защиты птиц Код заказа М81, вес 50 г


Колпак из нержавеющей стали
Рис. 18 Колпак из нержавеющей стали Код заказа M71, вес 5 г

Разъединитель линии заземления

Рис. 19 Разъединитель линии заземления Код заказа Р31, вес 0,1 кг
