GOB ABB
Размеры
Данные для заказа
Рекомендации по размещению

Данные для заказа

Изоляторы без указателя уровня масла

При заказе, пожалуйста, укажите следующее:

  1. Тип и номер изолятора по каталогу.

Изолятор без указателя уровня масла

  1. Номер по каталогу сборки внутреннего и наружного вывода.
  2. Дополнительные принадлежности или модификации.
  3. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
  4. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца: -К стандартный экран масляного конца, коричневый фарфор -L стандартный экран масляного конца, светло-серый фарфор -М удлиненный экран масляного конца, коричневый фарфор N -  удлиненный экран масляного конца, светло-серый фарфор

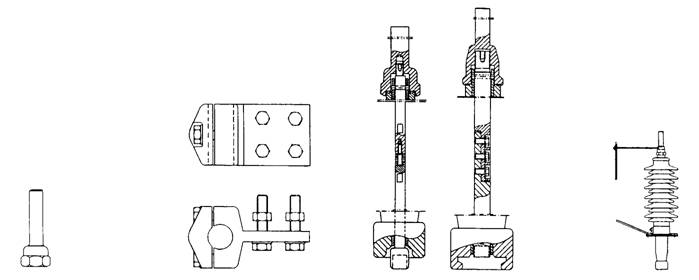

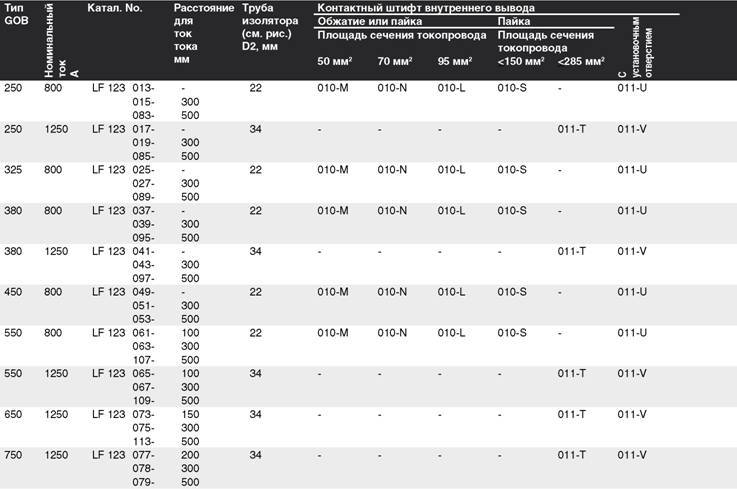

Детали присоединения, катал. № LF 170

LF 170

Данные для заказа
Детали присоединения, катал. N9 LF 170
Детали присоединения, катал. N9 LF 170

Изоляторы с указателем уровня масла




Проходные изоляторы
Проходные изоляторы

При заказе, пожалуйста, укажите следующее:

  1. Тип и номер изолятора по каталогу.
  2. Номер по каталогу сборки внутреннего и наружного вывода.
  3. Дополнительные принадлежности или модификации.
  4. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
  5. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца:
-К стандартный экран масляного конца, коричневый фарфор -L стандартный экран масляного конца, светло-серый фарфор -М удлиненный экран масляного конца, коричневый фарфор -N удлиненный экран масляного конца, светло-серый фарфор

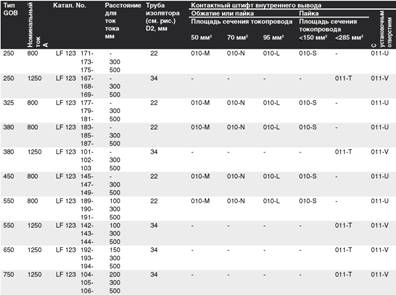

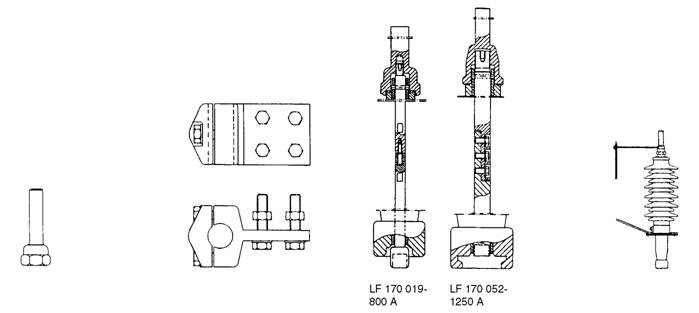

LF 170 019­800 A

LF 170 019­800 A LF 170 052­1250 A

Детали присоединения
Внутренний вывод
вывод
Внутренний вывод
Медный контактный штифт для присоединения протягиваемого подводящего провода. Внутренний должен обеспечиваться наружным выводом.
Рис. 6. Внутренний вывод.

Материал и конструкция

Площадь
сечения
токопровода
мм2

Катал. No.

Размеры
мм



Масса
(кг)

D1

D2

L

Медь для обжатия или пайки

50

LF 170 010

-M

11

14.5

35

0.3

70

-N

13

17

35

0.3

95

-L

15

20

35

0.3

Медь только для пайки

< 150

LF 170 011

-S

18

20

35

0.3

без
просверленных
отверстий

-T

5

20

35

0.3

< 285

-U

29

32

20

0.6

без
просверленных
отверстий

-V

5

32

20

0.6

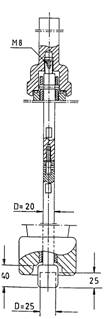

Рис. 7 Токопровод в виде сплошного стержня
Токопровод в виде сплошного стержня
Номинальный ток 800 A LF 170 019-

Номинальный ток 1100/1250 A LF 170 052-
Токопровод в виде сплошного стержня
Стержень изготовлен из электролитической меди и состоит из двух частей. Две части 800 А токопровода соединены вместе центральным болтом с упругим фиксатором. Две части 1100/1250 А токопровода соединены вместе винтами с потайной головкой. Нижняя часть сплошного стержня присоединяется пайкой.
Варианты токопровода в виде сплошного стержня:
Вар. 1: 20 мм ниже фланца изолятора, или
Вар. 2: 20 мм ниже верхнего края нижней фарфоровой покрышки.
Токопровод в виде сплошного стержня должен обеспечиваться наружным выводом.

Наружный вывод

Ширина граней N
Контактный штифт из медного сплава или алюминия с уплотнительным кольцом и фиксатором. Наружные выводы других типов предоставляются по запросу.
Рис. 8. Сборка наружного вывода.

Материал

Катал. No.



Размеры
мм

Масса
(кг)

Для
изоляторов





D

L

Н



с D2 мм

Алюминий

LF 170 001

-A

30

170

55

0.5

22





-B

30

205

66

0.8

34

Медный

LF 170 002

-A

30

170

55

1.2

22

сплав



-B

30

205

66

2.3

34

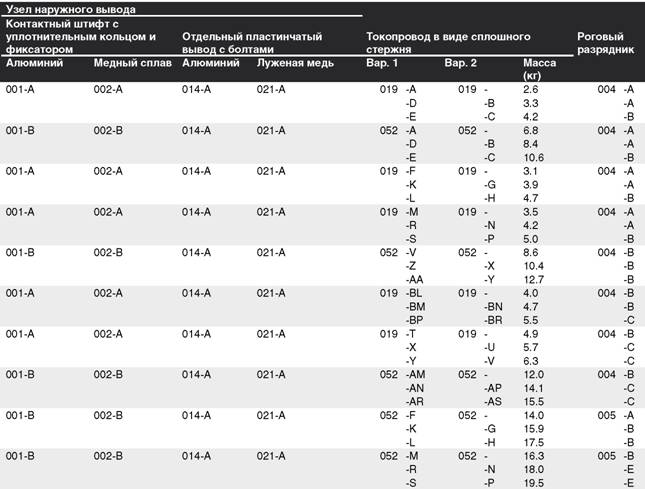

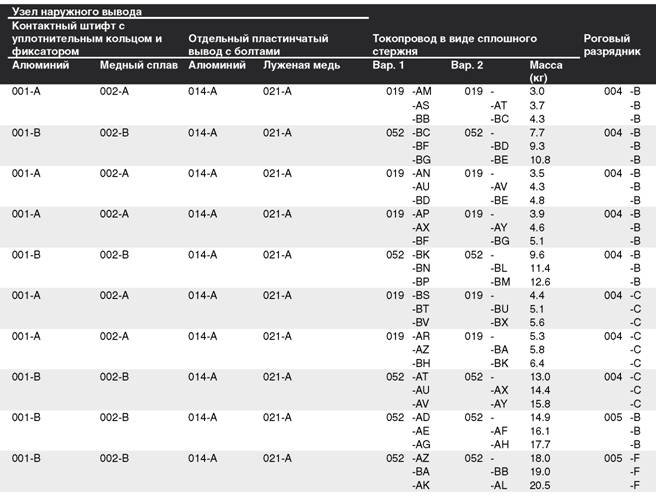

пластинчатый вывод с болтами
Отдельный пластинчатый вывод с болтами
Отдельный пластинчатый вывод используется для подключения изолятора к линейному проводу.
Рис. 9 Отдельный пластинчатый вывод с болтами


1 Материал Катал. No. 1

Алюминий

LF 170 014-A

Никелированная

LF 170 021-A

медь



Роговый разрядник
На изоляторе может устанавливаться роговый разрядник из стали с гальваническим покрытием.
Нижний стержень крепится ко фланцу одним из крепежных винтов, а верхний стержень крепится с помощью скобы на наружном выводе.
В таблице указаны расстояния зазоров для стандартного рогового разрядника. Роговые разрядники с другими расстояниями зазоров предоставляются по запросу.

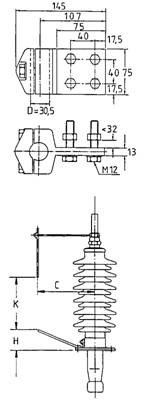

Рис. 10. Расстояния зазоров.


Тип GOB

K
мм

C
мм

H
мм

250

230-440

315

112

325

320-580

315

112

380

400-620

315

112

450

400-780

315

112

550

620-960

315

114

650

700-1080

380

224

750

820-1290

380

224

1050

950-1840

420

410

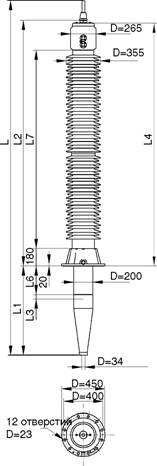

Размеры
Размеры GOB 1050
Размеры могут быть изменены без уведомления.
Тип GOB 1050
При заказе, пожалуйста, укажите следующее:

  1. Тип и номер изолятора по каталогу.
  2. Номер по каталогу сборки внутреннего и наружного вывода.
  3. Дополнительные принадлежности или модификации.
  4. Испытание, которое необходимо провести, помимо обычных типовых испытаний.
  5. Переходник для диагностического отвода, если необходим. Примечание:

К номеру по каталогу должна добавляться одна из следующих букв для указания типа изолятора и экрана масляного конца: -K Коричневый фарфор -L Светло-серый фарфор
gob_0020


Номинальный ток А

Катал. No.

Расстояние для трансформатора тока мм

Масса нетто кг

Размеры в мм

Длина пути тока утечки

Консольная
нагрузка

L

L1

L2

L3

L4

L6

L7

полная
длина
мм

защищенная
длина
мм

Макс.
Н

Испытание
Н

1100

LF 123 281-

300

335

3690

930

2555

49

2530

300

2066

7500

3200

1250

3200



LF 123 280-

600

350

3990

1230

2555

49

2530

600

2066

7500

3200

1250

3200

Форма юбки изолятора
Юбка изоляторов имеет форму, предназначенную для работы в условиях повышенной влажности с чередующимися длинными и короткими тарелками. Для каждой пары тарелок соотношение между номинальной длиной пути утечки и осевой длиной составляет 3,97, а соотношение между защищенной и номинальной длиной пути утечки - 0,4.
Форма юбки изолятора GOB 300 кВ
В соответствие с МЭК 60815 коэффициент длины пути утечки C.F. составляет 3,7, а профильный коэффициент P.F.>1,1.
По специальному запросу заказчика в отношении длины пути утечки могут использоваться изоляторы с другой формой юбки.
Рис. 11.5. Форма юбки, GOB 300 кВ.

Данные для заказа
Тип GOB 1050

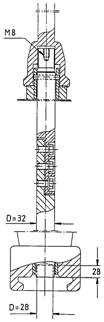

Рис. 11.1. Внутренний вывод.
Сплошной стержень

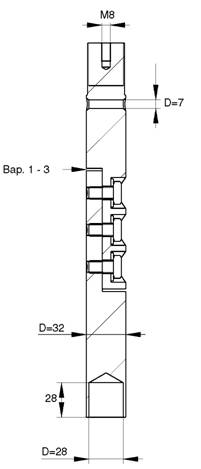

Рис. 11.3. Сплошной стержень.

Рис. 11.2. Наружный вывод.

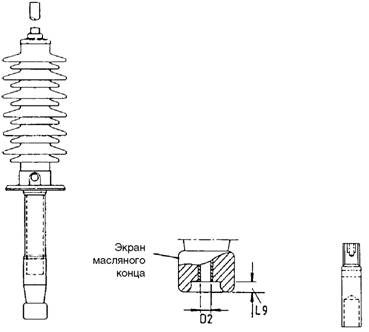

Экран масляного конца
Рис. 11.4. Экран масляного конца.
Размеры относятся к экрану с эпоксидной изоляцией. Толщина прессованного картона - 3 мм. Детали присоединения, катал. № LF 170
Варианты сплошного стержня:
Вар. 1: 20 мм ниже фланца изолятора Вар. 2: 20 мм ниже верхнего края нижней фарфоровой покрышки.
Вар. 3: 210 мм выше нижнего края изолятора

Катал. No.

Контактный штифт внутреннего вывода

Токопровод в виде сплошного стержня

Экран масляного конца

Роговый разрядник

Пайка

Контактный штифт с уплотнительным кольцом и фиксатором

Площадь сечения токо-
провода <285 мм2

С
уста-
ново-
чным
отвер-
стием

Алюм-
иний

Медный
сплав

Вар. 1

Вар. 2

Вар. 3

Изоляция
эпоксидной
смолой

Изоляция
прессо-
ванным
картоном

LF 123 281-

011-T

011-V

001-B

002-B

052 -FD

052 -FE

052 -FF

092-B

092-D

005-G

LF 123 280-









-FA

-FB

-FC
