HVF - HVF и HVG вакуумные выключатели

Оглавление
HVF и HVG вакуумные выключатели
HVF
HVG
Типы исполнения
Технические характеристики
Принадлежности и опции
Схемы управления
Габаритные размеры

HVF ТИП

Жесткая конструкция и малое число подвижных частей HVF выключателя обеспечили уменьшение требований к техническому обслуживанию при сохранении высокой степени надежности и длительного срока эксплуатации.
Выключатели разработаны в более компактном размере с высокоточными вакуумными прерывателями, которые сделаны с использованием специального контактного материала и усовершенствованной вакуумной технологии.

Рис. 1 HVF тип: вид спереди
выключатель HVF вид спереди
Настоящая серия сертифицирована по стандартам IEC (МЭК) 62271-100, ANSI (АНИС) C 37 и соответствует иным национальным стандартам.

Приводной механизм

Автоматический выключатель HVF имеет пружинные механизмы жесткой структуры с запасенной энергией. Состоит из взводного механизма, запирающей пружины,
разъединительной пружины, двигателя, соленоидов, вспомогательных переключателей, индикатора вкл./выкл. как указано на Рис. 1.
В зависимости от предполагаемых защитных функций приводной механизм может быть оснащен вторым шунтовым расцепителем, расцепителем напряжения, реле блокировки, выключателем, ограничительным выключателем и проч.
Пружина автоматически взводится механизмом взведения и способна работать в коммутационном цикле «отключение-включение-отключение», который необходим при неудачной попытке повторного автоматического включения.

Контактная часть

Контактная часть расположена на задней стороне приводного механизма. Внутренние стороны полюсов содержатся в корпусной изоляции как показано на рис. 2.

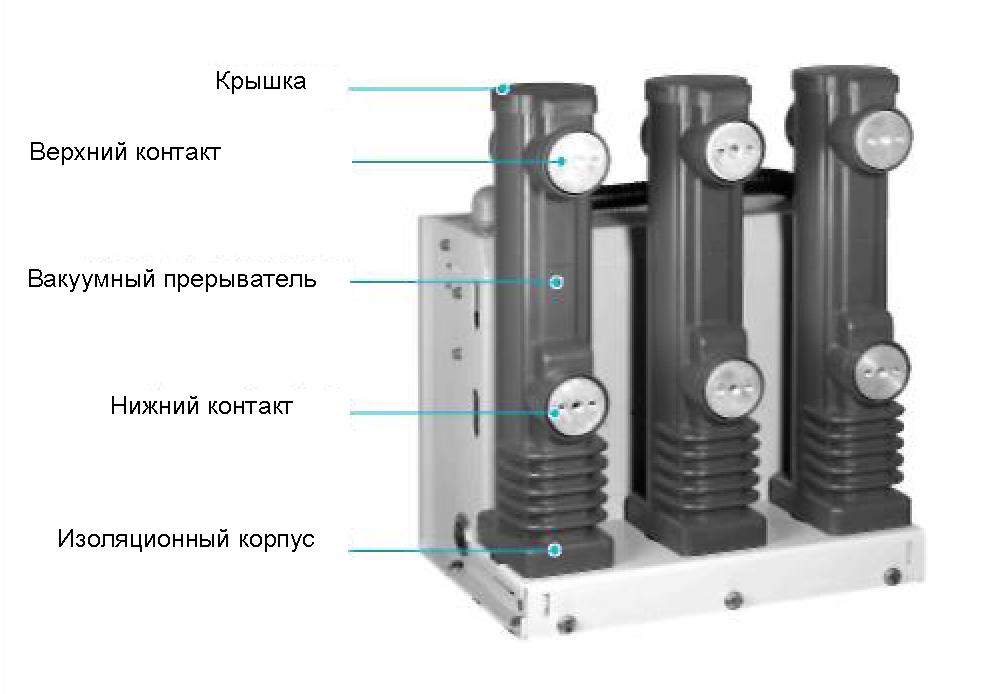

Рис. 2 HVF тип: вид сзади
выключатель HVF вид сзади
Это предотвращает внутренние дугостойкие изоляционные материалы от попадания пыли. Вакуумные прерыватели надежно помещены в корпусную изоляцию, что позволяет выдерживать нагрузки, возникающие при коммутационных операциях и нагрузках на контакты.
Во включенном состоянии необходимое давление контактов обеспечивается за счет пружины контактного нажатия и атмосферного давления. Пружина контактного нажатия автоматически компенсирует рассеивание дуги, которое достаточно мало.

Описание и номинальные параметры HVF тип


Тип, №.'"



HVF

HVF

HVF

HVF

HVF

HVF

HVF

HVF





1140*

1150*

1160*

1170*

2140*

2150*

2160 *

2170 *

Применимые стандарты

IEC 62271-100

Номинальное напряжение (кВ)



7.2





12



Частота(Гц)

50/60

Номинальный ток (А)

630
1250

630
1250 4. 2000

630
1250 4. 2000
2500
3150

630
1250
3150
4000

630
1250

630
1250 4. 2000

630
1250 4. 2000
2500
3150

630
1250
3150
4000

Номинальный ток отключения цепи КЗ (кА)

25

31.5

40

50

25

31.5

40

50

Номинальный ток включения цепи КЗ (кА)

65

82

104

130

65

82

104

130

Кратковременный выдерживаемый ток за 3 сек (кА)

25

31.5

40

50

25

31.5

40

50

Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.)

20

28/42

Выдерживаемое импульсное напряжение (кВ,1.2х50 )

60

75

Рабочая нагрузка

O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек

- CO







Время замыкания (мс, при постоянном токе 110В)

55

54

55

54

Время размыкания (мс, при постоянном токе 110В)

32

36

32

36

Время размыкания (циклы)

3

Замыкание

Система

Пружинный механизм с запасенной энергией



Напряжение питания (В)

Постоянный ток 24, 48, 60, 110, 125, 220/ переменный ток 110, 125, 220



Ток (А)

См. Табл

. 3 (стр. 15)











Управление замыканием

Система размыкания

Шунтовый расцепитель

и размыканием

Напряжение питания (В)

Постоянный ток 48, 60, 110, 125, 220/ переменный ток 110, 125, 220



Ток (А)

См. Табл

. 3 (стр. 15)











Эксплуатационный ресурс (раз)

Механическое управление

30 000

20 000

30 000

20 000



Электроуправление

См. Табл. 2 (стр. 14)

20 000

См. Табл. 2 (стр. 14)

20 000

Свободные контакты

4NO+4NC (Макс. 101\10+101\10+1Вт)

Вес (кг)
(основная часть)

1. 110 2. 110

1. 110 2. 110 4. 130

115
115 4. 130
145
145

1. 200 2. 200
250
250

1. 110 2. 110

1. 110 2. 110 4. 130

115
115 4. 130
145
145

1. 200 2. 200
250
250

Тип, №.11

HVF314*

HVF315*I

HVF316*

HVF611 *

HVF614*

HVF714*

HVF705*

Применимые стандарты

IEC 62271-100

Номинальное напряжение (кВ)

17.5 24 / 25.8 36 36

Частота(Гц)

50 / 60

Номинальный ток (А)

630
1250

630
1250 4. 2000

630
1250 4. 2000
2500
3150

630
1250

630
1250 4. 2000

2. 1250 4. 2000

2. 1250
2500
3150

Номинальный ток отключения цепи КЗ (кА)

25

31.5

40

12.5

25

25

31.5

Номинальный ток включения цепи КЗ (кА)

65

82

104

32.5

65

65

82

Кратковременный выдерживаемый ток за 3 сек (кА)

25

31.5

40

12.5

25

25

31.5

Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.)

38

50 / 65 2)

70

70

Выдерживаемое импульсное напряжение (кВ,1.2х50 )

95

125

170

170

Рабочая нагрузка

O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO

Время замыкания (мс, при постоянном токе 110В)

52

68

75

62

Время размыкания (мс, при постоянном токе 110В)

32

45

42

Время размыкания (циклы)

3

5

5

Замыкание

Система

Пружинный механизм с запасенной энергией

Напряжение питания(В)

Постоянный ток 48, 60, 110, 125 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Управление замыканием

Система размыкания

Шунтовый расцепитель

и
размыкание м

Напряжение питания(В)

Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Эксплуатационный ресурс (раз)

Механическое управление

30,000

Электроуправление

См. Табл. 2 (стр. 14)

Свободные контакты

4NO+4NC (Макс. 10NO+10NC+1W)

Вес (кг)
(основная часть)

1. 120 2. 120

1. 120 2. 120 4. 135

130
130 4. 145 6. 160 7. 160

130
130

130
130 4. 145



2. 340 6. 400

* 1) Впишите номер в квадрат"*". Номер должен быть указан в соответствии со строкой «Номинальный ток. 2) Выдерживаемое напряжение промышленной частоты может быть 65 кВ (по заказу)

Описание и номинальные параметры


Тип, №.11











HVF204*

Применимые стандарты

ANSI C 37.09

IEC 60056 (KR, GL)

IEC 60056 (KR, GL)

Номинальное напряжение(кВ)

4.76 15 38

7.2

12

Частота(Гц)

50 / 60

Номинальный ток (А)

2. 1200 8. 4000

2. 1200 4. 2000

2. 1200 4. 2000
2500
3000

2. 1200 4. 2000
2500
3000

630
1250 4. 2000

630
1250 4. 2000

Номинальный ток отключения цепи КЗ (кА)

50

40

31.5

40

31.5

25

Номинальный ток включения цепи КЗ (кА)

130

104

82

104

82

65

Кратковременный выдерживаемый ток за 3 сек (кА)

50 (2 sec)

40 (2 sec)

31.5 (3 sec)

40 (3 sec)

31.5 (3 sec)

25 (3 sec)

Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.)

19

36

80

80

20

28

Выдерживаемое импульсное напряжение (кВ,1.2х50 )

60

95

150

150

60

75

Рабочая нагрузка

O - 15 сек - CO - 3 мин - CO

O - 0.3 сек - CO - 3 мин - CO

Время замыкания (мс, при постоянном токе 110В)

75

75

75

75

75

75

Время размыкания (мс, при постоянном токе 110В)

60

60

50

50

60

60

Время размыкания (циклы)

5

Замыкание

Система

Пружинный механизм с запасенной энергией

Напряжение питания (В)

Постоянный ток 24, 48, 60, 110, 125 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Управление замыканием

Система размыкания

Шунтовый расцепитель

Напряжение питания (В)

Постоянный ток 24, 48, 60, 110, 125, 220 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Эксплуатационный

Механическое управление

30,000 20,000 30,000

Электроуправление

См. Табл. 2 (стр. 14)

Свободные контакты

4NO+4NC (Макс. 10N0+10NC+1 Вт)

Вес (кг)
(основная часть)

2. 165 8. 200

2. 170 4. 190

2. 340 4. 365
400
400

2. 340 4. 365
300
400

150
160 4. 160

150
160 4. 160

* 1) * 1) Впишите номер в квадрат"СТ'. Номер должен быть указан в соответствии со строкой «Номинальный ток..
HVF705* тип может быть применим к стандарту IEC 62271-100.

Типы и номинальные значения


Тип, №.

HVF224* HVF225* HVF226* HVF611* HVF614* HVF725*

Применимые стандарты

GOST-R 52565-06 / IEC 62271 -100

Номинальное напряжение (кВ)

12 24 40.5

Частота(Гц)

50

Номинальный ток (А)

630
1250

2. 1250 4. 2000

2. 1250 4. 2000
2500
3150

630
1250

630
1250 4. 2000

2. 1250 4. 2000
2500
3150

Номинальный ток отключения цепи КЗ (кА)

25

31.5

40

12.5

25

31.5

Номинальный ток включения цепи КЗ (кА)

65

82

104

32.5

65

81.9

Кратковременный выдерживаемый ток за 3 сек (кА)

25

31.5

40

12.5

25

31.5

Выдерживаемое напряжение промышленной частоты (кВ, 1 мин.)

42

65

95

Выдерживаемое импульсное напряжение (кВ,1.2х50 )

75

125

190

Рабочая нагрузка

O - 0.3 сек - CO - 3 мин - CO / CO - 15 сек - CO

Время замыкания (мс, при постоянном токе 110В)

55

68

70

Время размыкания (мс, при постоянном токе 110В)

32

32

40

Время размыкания (циклы)

3

3

5

Замыкание

Система

Пружинный механизм с запасенной энергией

Напряжение питания(В)

Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Управление замыканием и
размыкание м

Система размыкания

Шунтовый расцепитель

Напряжение питания(В)

Постоянный ток 48, 60, 110, 125, 220 / переменный ток 110, 125, 220

Ток (А)

См. Табл. 3 (стр. 15)

Эксплуатационный ресурс (раз)

Механическое управление

30,000 20,000

Электроуправление

См. Табл. 2 (стр. 14)

Свободные контакты

4NO+4NC (Макс. 10NO+10NC+1W)

Вес (кг)
(основная часть)

1. 110 2. 110

2. 110 4. 130

2. 115 4. 130
145
145

130
130

130
130 4. 145

2. 280 4. 300
340
360
