Нормы на характеристики воздушных выключателей серии ВНВ
Характеристика выключателя
ВНВ-
330-40
ВНВ-
330-63
ВНВ-
500-40
ВНВ-
500-63
ВНВ-
750-40
1. Наименьшее давление срабатывания выключателя при отключении и включении, МПа, не более
2,5
2,5
2,5
2,5
3,0
2. Давление, при котором контакты дугогасительного устройства начинают двигаться на смыкание (давление самовключения), МПа
2,0
2,0
2,0
2,0
2,5
3. Падение (сброс) давления, Мпа, не более:
при отключении
при включении
0,28
0,03
0,28
0,03
0,28
0,03
0,28
0,03
0,26
0,03
4. Расход сжатого воздуха на:
утечки, л/ч, не более
вентиляцию, л/ч
2000
600-1200
2500
600-1200
2000
600-1200
2500
600-1200
2500
900-1800
5. Собственное время отключения полюса (от подачи команды на отключение до момента размыкания дугогасительного контакта, размыкающегося первым), с, не более
0,025
0,025
0,025
0,025
0,025
6. Разновременность размыкания (расхождения) главных контактов дугогасительных устройств полюса, с, не более
0,002
0,002
0,002
0,002
0,002
7. Запаздывание момента размыкания (расхождения) контактов коммутационных механизмов относительно размыкания главных контактов, с, не более
–
0,035
–
0,035
–
8. Время от момента размыкания контактов коммутационных механизмов до начала движения их сопел на закрытие, с, не менее
–
0,015
–
0,015
–
9. Разновременность размыкания (расхождения) контактов коммутационных механизмов, с, не более
–
0,005
–
0,005
–
10. Время от момента размыкания главных контактов до начала движения сопел на закрытие (стоянка сопел), с
–
0,18- 0,026
–
0,18- 0,026
–
11. Время обтекания током электромагнита отключения, с, не менее
0,04
0,04
0,04
0,04
0,04
12. Собственное время включения полюса (от подачи команды на включение до момента смыкания дугогасительного контакта, смыкающегося последним), с, не более
0,1
0,1
0,1
0,1
0,1
13. Разновременность замыкания (касания) главных контактов дугогасительных устройств полюса, включая вибрацию, с, не более,
в том числе разновременность первых касаний главных контактов, с, не более
0,008
0,004
0,008
0,004
0,008
0,004
0,008
0,004
0,008
0,004
14. Время от момента замыкания главных контактов до момента подачи команды на отключение в цикле ВО, с, не более
0,02
0,02
0,02
0,02
0,02
15. Бесконтактная пауза АПВ, с, не более
0,3
0,3
0,3
0,3
0,3
16. Разновременность срабатывания трех полюсов, с, не более:
при отключении
при включении
0,005
0,02
0,005
0,02
0,005
0,02
0,005
0,02
0,005
0,02

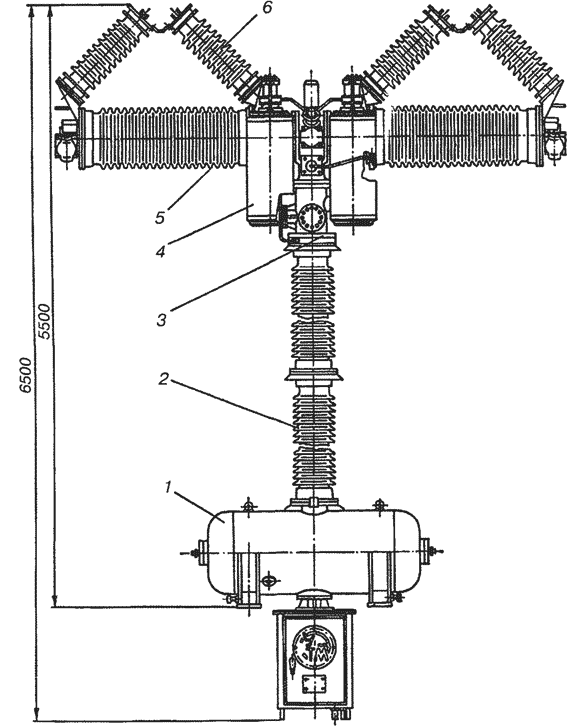

Общий вид воздушного выключателя ВНВ-220... 750:
1 — ресивер; 2 — изолятор; 3 — привод камеры; 4 — блок сопротивлений; 5 — дугогасительный модуль; б — конденсатор; 7 — шкаф управления.
Комплектация полюса:
ВВНВ-220 — 1 дугогасительный модуль на одной опорной колонке (2 изолятора); ВНВ-330 — 2 дугогасительных модуля на двух опорных колонках (3 изолятора); ВНВ-500 — 2 дугогасительных модуля на двух опорных колонках (4 изолятора); ВНВ-750 — 3 дугогасительных модуля на трех опорных колонках (6 изоляторов).
