1.1.5 Работа выключателя

1.1.5.1 Включение выключателя

Оперативное включение выключателя производится прямым включением.
Постоянное напряжение на катушку электромагнита 3 (рисунок 2) подается от блока управления MGT31M командой включения. Под действием электромагнитных сил якорь 4 начинает двигаться, и посредством стержня и рычага поворачивает главный вал. Поворот рычагов вала, тяговых изоляторов и узлов поджатия приводит к замыканию контактов ВДК. После замыкания контактов якорь продолжает двигаться еще 4 мм до упора, сжимая пружину и создавая необходимое поджатие между контактами ВДК.
Электромагнит включения / отключения выключателя
1 - корпус электромагнита, 2 - кольцевой магнит, 3 - катушка электромагнита, 4 - якорь

Рисунок 2 - Электромагнит включения / отключения
После снятия напряжения якорь остается во включенном положении благодаря остаточной индукции в кольцевом магните 2 (рисунок 2). Одновременно при повороте вала происходит перевод указателя состояния 3 (рисунок 1) из положения «ОТКЛ» в положение «ВКЛ».

1.1.5.2 Отключение выключателя.

В исходном положении контакты ВДК замкнуты, выключатель удерживается во включенном положении магнитной защелкой. Командой на отключение от блока управления на катушку электромагнита 3 (рисунок 2) подается напряжение противоположной полярности, чем при включении. Магнит 2 при этом частично размагничивается, якорь 4 снимается с магнитной защелки и под действием пружин перемещается совместно с подвижными частями выключателя в отключенное положение. В этом положении они удерживаются силой отключающей пружины.
Ручное отключение осуществляется с помощью рычага 5 (рисунок 1), который шарнирно связан с тягой и через вал воздействует на кулачок. Этот кулачок срывает якорь с магнитной защелки, и происходит отключение выключателя.

1.1.6 Упаковка

Выключатели упаковываются в ящики из восьмислойной фанеры. Корпус выключателя крепится ко дну упаковочного ящика четырьмя болтами М10.
Для защиты от случайного попадания влаги выключатели накрываются полиэтиленовой пленкой (ГОСТ 10354-82).
Эксплуатационная документация (руководство по эксплуатации, паспорт) упаковывается в полиэтиленовый конверт и вкладывается в коробку с поставляемым оборудованием.

1.2 Описание и работа составных частей выключателя

1.2.1 Изолированный полюс выключателя

Изолированный полюс выключателя 6 (рисунок 1) установлен в верхней части корпуса выключателя. Ввод представляет собой токоведущий сердечник в литой полимерной изоляции. Степень загрязнения внешней изоляции ввода III по ГОСТ 9920-89.
Трансформатор тока
Трансформатор тока 8 (рисунок 1 ) устанавливается на изолированном полюсе выключателя. Трансформатор тока служит для питания устройства релейной защиты и обеспечивает безопасность персонала при работе с блоком управления, так как цепи высокого и низкого напряжения разделены.
Главный вал привода выключателя
Главный вал привода выключателя служит для передачи тягового усилия электромагнитного привода через изолированные тяги и пружины поджатия на подвижные контакты ВДК.
Разъединитель
Разъединитель предназначен для замыкания и размыкания предварительно обесточенных высоковольтных цепей с целью создания видимого разрыва цепи при производстве работ со снятием напряжения.
Одна из стоек является неподвижным контактом, к другой шарнирно крепится контактный нож, вращающийся вокруг оси. Включение и отключение разъединителя осуществляется с помощью фарфоровой тяги, шарнирно связанной осью с подвижным ножом и осью с рычагом вала. Необходимое контактное нажатие создается пружинами и стальными пластинами, сжимающими нож в месте его контакта со стойками.
Поскольку между выключателем и разъединителем стоит блокировочное устройство, то в замкнутой позиции выключателя разъединитель не может выполнять операции замыкания и размыкания во избежание работы разъединителя под током нагрузки. Внимательно посмотрите на стрелки указания направления на обеих сторонах рукоятки. Зацепите кольцо рукоятки изоляционным стрежнем и нажмите вниз, тем самым, заставляя разъединитель совершить операцию размыкания и замыкания. Попробуйте нажимать быстрее (с усилием свыше 40 кг), чтобы гарантировать совершение операции размыкания и замыкания.

1.2.5 Блок дугогасительный

Блок дугогасительный состоит из вакуумной дугогасительной камеры (ВДК) 2 (рисунок 3), гибкого электрического соединения 4 со стороны подвижного контакта ВДК и пружины поджатия 7, токоведущих пластин для внешнего присоединения подвижного и неподвижного контактов ВДК.
Токоведущая часть крепления подвижного и неподвижного контактов вакуумной дугогасительной камеры присоединяются к высоковольтным вводам.
Полюс выключателя вакуумного ВВД8-10

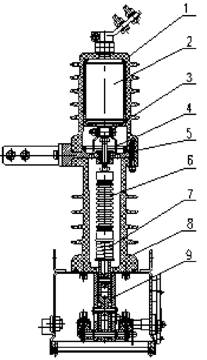

1 - изоляционная трубка верхнего полюса; 2 - вакуумная камера; 3 - проводящая клемма; 4 - гибкое электрическое соединение; 5 - рычаг соединения; 6 - изолирующая штанга; 7 - пружина; 8 - изоляционная трубка
нижнего полюса; 9 - рычаг.

Рисунок 3 - Полюс выключателя вакуумного в разрезе

1.2.6 Электромагнитный привод

Электромагнитный привод состоит из корпуса, установленного на нем электромагнита для включения выключателя и взвода отключающих пружин, главного вала привода, блока коммутирующих контактов для внешних вспомогательных цепей, указателей положения выключателя 3 (рисунок 1).
ВУРИ.674152.006 РЭ Стр. 17 из 33

1.2.7 Демпфер

Демпфер служит для гашения излишней кинетической энергии механизма выключателя при его отключении. Демпфер состоит из набора металлических пластин, разделенных резиной.
При отключении выключателя синхронизирующий вал привода поворачивает жестко закрепленную на нем каретку, которая, опрокидываясь, становится на защелку, при этом происходит гашение скорости подвижных масс выключателя.
При включении выключателя синхронизирующий вал привода поворачивается и переводит каретку в исходное положение.
