«Тумбовые» малогабаритные трансформаторные подстанции в бетонном корпусе полной заводской готовности с трансформаторами до 630 кВА
БКТП типа «MRw-b» WST

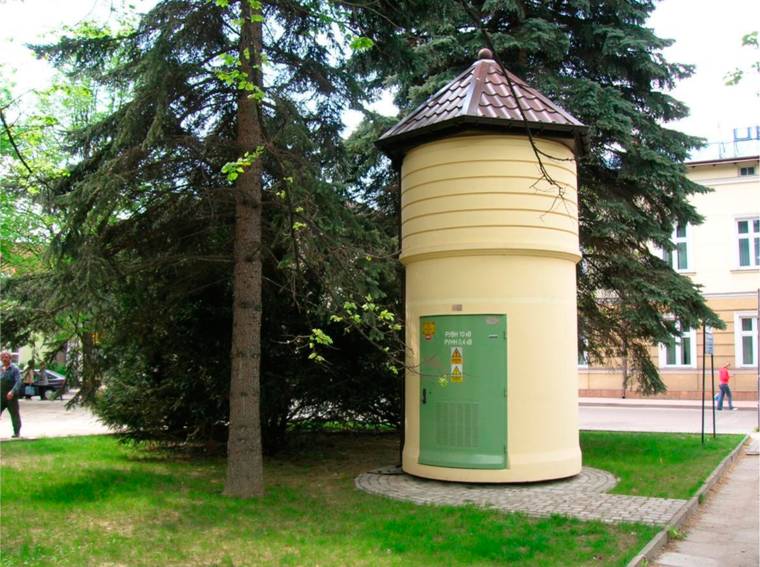

БКТП «MRw-b» WST примеры
Конструкция тумбовой подстанции WST

● Подстанция WST состоит из четырёх монолитных элементов:
фундамент - кабельное сооружение - железобетон класса B30 корпус с распредустройствами ВН и НН - железобетон класса B30
корпус с камерой трансформатора - железобетон класса B30
крыша — изготовлена из железобетона класса B30 или металлическая.
● Для установки подстанции необходимо только подготовить фундаментную плиту
● Максимальная мощность трансформатора - 630 кВА
● Все металлические элементы подстанции изготовлены из алюминия или оцинкованного железа с порошковым покрытием
установка тумбовой подстанции WST

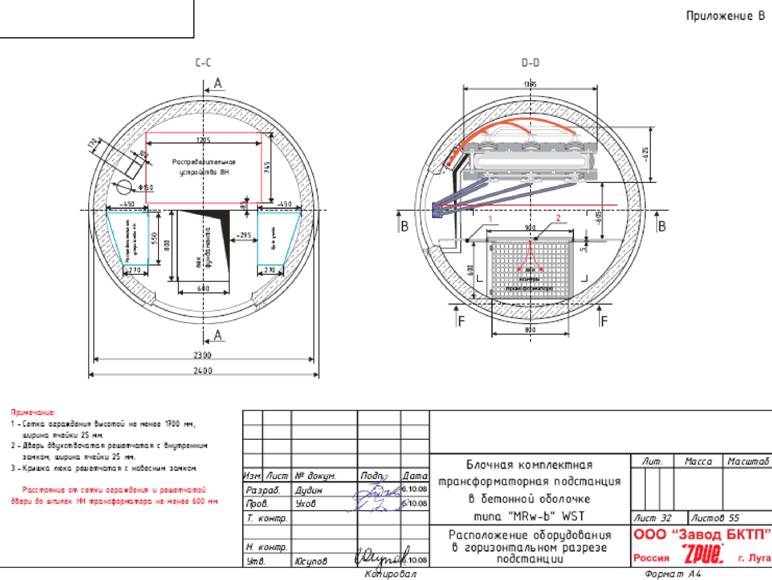

Расположение оборудования в тумбовой подстанции WST
Расположение оборудования в тумбовой подстанции WST
Расположение оборудования в тумбовой подстанции WST
Расположение оборудования в WST

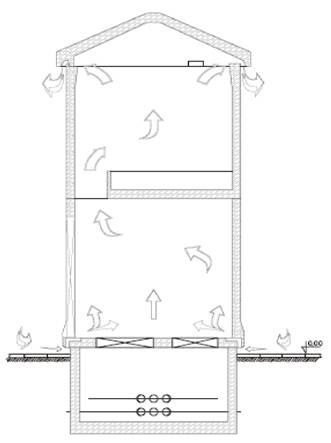

Циркуляция воздуха в тумбовой подстанции WST.

Циркуляция воздуха в тумбовой подстанции WST
Циркуляция воздуха в подстанции

Технические параметры тумбовой подстанции WST
Расредустройство





ВН

НН

UN

- Номинальное напряжение

24 кВ

400 В

IN

- Номинальный длительный ток

630 А

1600 А

IN1s

- Ток термической стойкости 1-сек.

20 кА

20 кА

'Nsz

- Ток электродинамической стойкости

50 кА

40 кА

f

- Номинальная частота

50 Гц

Sn

- Максимальная мощность трансформатора 630 кВА



- Степень защиты

IP 43

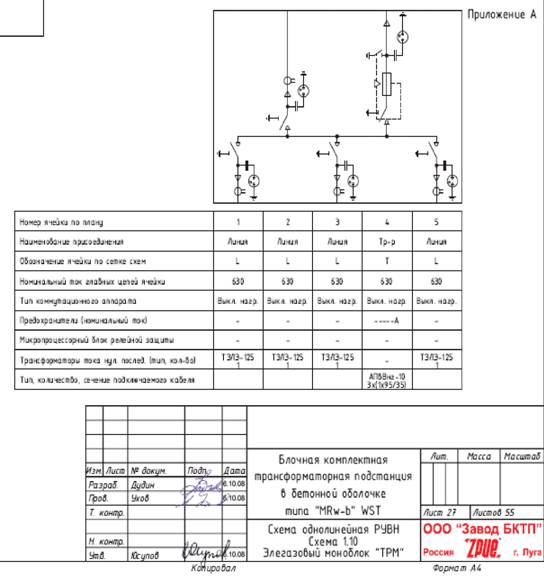

Однолинейная схема РУВН тумбовой подстанции WST

Однолинейная схема РУВН тумбовой подстанции WST

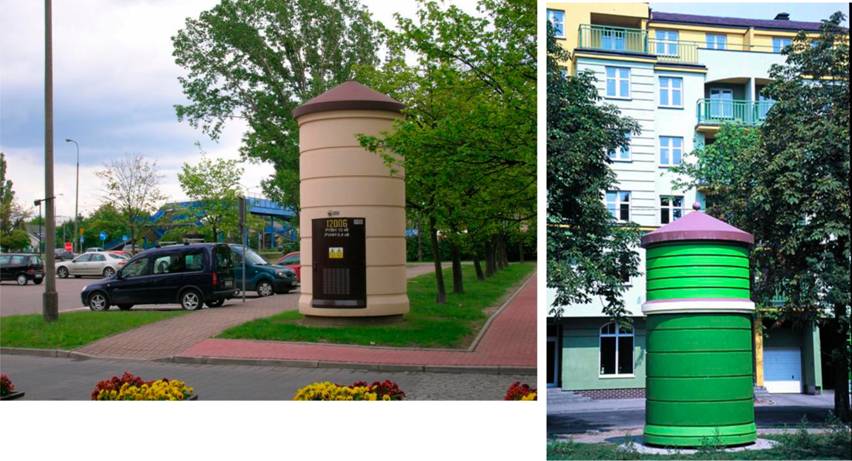

WST Парковый стиль

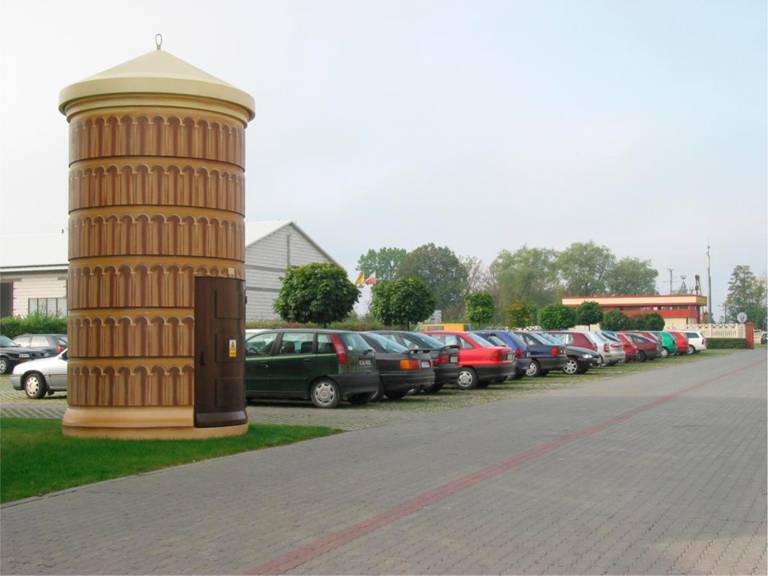

«Тумбовая» подстанция WST. «Старинная башня»
WST Старинная башня
«Тумбовая» подстанция WST. «Пизанская башня»
WST Пизанская башня

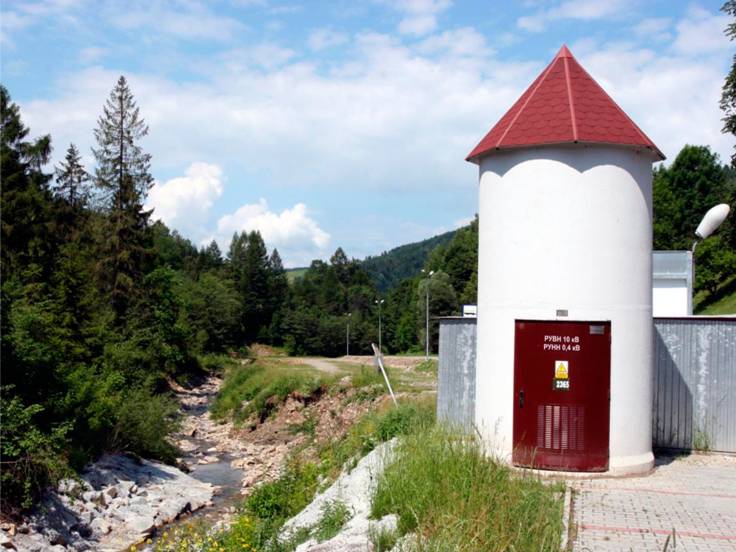

«Тумбовая» подстанция WST. «Замок»
подстанция WST Замок
