Заглубленные трансформаторные подстанции в бетонном корпусе „Подземные" полной заводской готовности с трансформаторами до 1600 кВА

БКТП типа «MRw-b» PST
БКТП PST готовые решения

Конструкция заглубленной подстанции PST

Подстанция PST - это монолитный железобетонный контейнер для установки под поверхностью земли (заглубление):
PST - железобетон класса B30
Заглубленная часть подстанции обработана специальными битумными средствами Nafuflex, которые обеспечивают гарантированную защиту от механических и гидроскопических факторов воды
Конструкция заглубленной подстанции PST
Конструкция заглубленной подстанции PS

лестница в подстанцию

кабельные каналы
Установка заглубленной подстанции PST
Установка заглубленной подстанции PST
Расположение оборудования в заглубленной подстанции PST
Расположение оборудования в заглубленной подстанции PST
Установка заглубленной подстанции PST с выделенной абонентской частью
Установка заглубленной подстанции PST с выделенной абонентской частью
Расположение оборудования в заглубленной подстанции PST с выделенной абонентской частью
Расположение оборудования в заглубленной подстанции PST с выделенной абонентской частью

Параметры заглубленной подстанции PST



Распредустройство









ВН

НН

Un

- Номинальное напряжение

24 кВ

400 В

In

- Номинальный длительный ток

630 A

3200 A

IN1s

- Ток термической стойкости 1-сек.

20 кА

105 кА

INsz

- Ток электродинамической стойкости

50 кА

200 кА

f

- Номинальная частота

50 Гц

Sn

- Максимальная мощность трансформатора

1600 кВА



- Степень защиты

IP 43

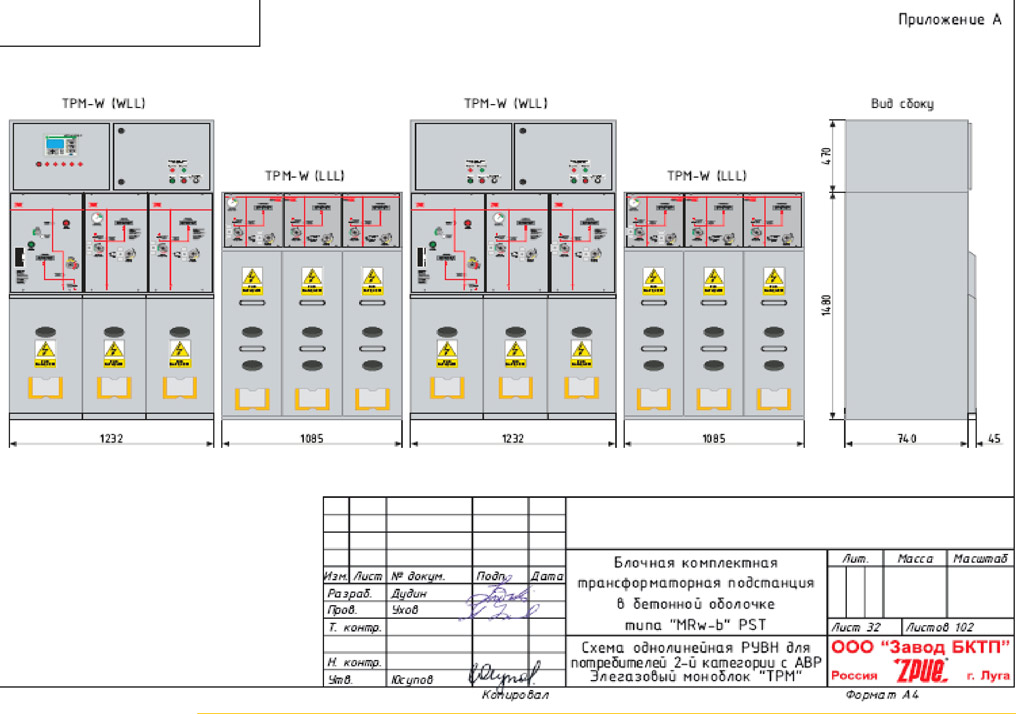

Однолинейная схема РУВН с АВР заглубленной подстанции PST
Однолинейная схема РУВН с АВР заглубленной подстанции PST
Однолинейная схема РУВН с АВР заглубленной подстанции PST
схема РУВН с АВР заглубленной подстанции PST
Расположение оборудования в заглубленной подстанции PST
Расположение оборудования в заглубленной подстанции PST
Заглубленная подстанция PST. Фото 1
Заглубленная подстанция PST. Фото 1
Заглубленная подстанция PST. Фото 2
Заглубленная подстанция PST. Фото 2
Заглубленная подстанция PST. Фото 3
Заглубленная подстанция PST. Фото 3


Заглубленная подстанция PST. Фото 4

Заглубленная подстанция PST. Фото 4

Заглубленная подстанция PST. Фото 5

Заглубленная подстанция PST. Фото 5

Заглубленная подстанция PST. Фото 6
Заглубленная подстанция PST. Фото 6
