Блочные трансформаторные подстанции в бетонном корпусе полной заводской готовности с трансформаторами до 1600 кВА

БКТП типа «MRw-b» BOX
БКТП BOX
Конструкция подстанции BOX
● Подстанция BOX состоит из трех монолитных элементов: фундамент - кабельное сооружение - железобетон класса B30 корпус с распредустройствами ВН и НН - железобетон класса B30 крыша — изготовлена из железобетона класса B30 или металлическая.
● Для установки подстанции необходимо только подготовить фундаментную плиту
● Максимальная мощность трансформатора -1600 кВА
● Все металлические элементы подстанции изготовлены из алюминия или оцинкованного железа с порошковым покрытием
Завод БКТП Россия, г.Луга
Подключение подстанции ВОХ к воздушной линии

Подключение подстанции ВОХ к воздушной линии

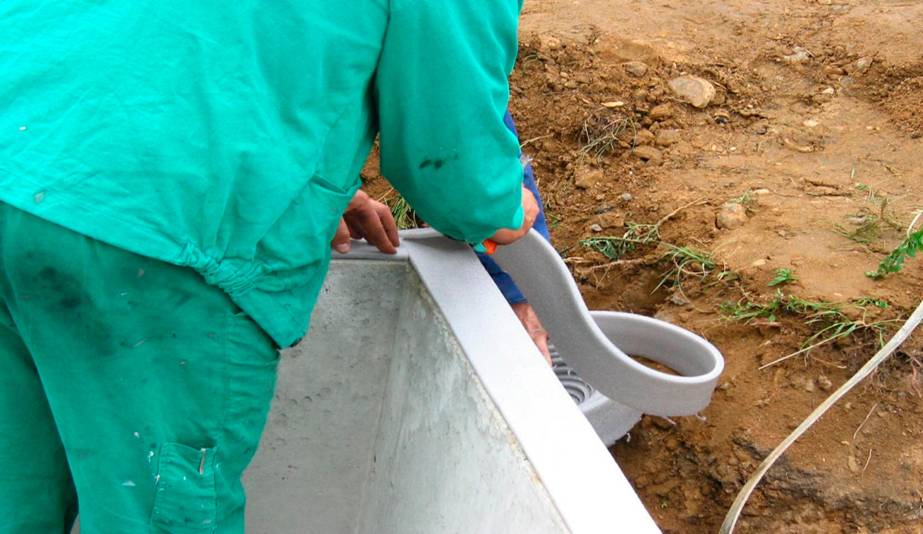

Установка подстанции ВОХ
Установка подстанции ВОХ

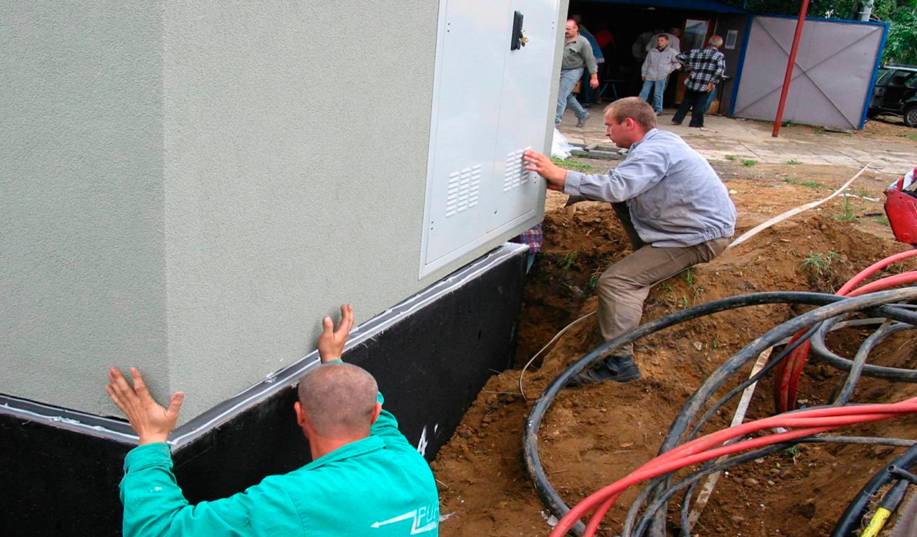

монтаж подстанции ВОХ



Установка 2БКТП
Установка 2БКТП

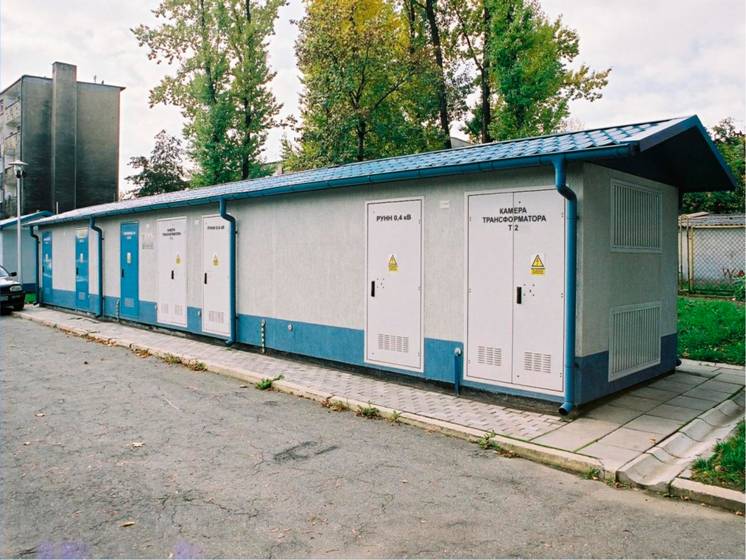

Двухэтажная подстанция BOX. Фото 1
Двухэтажная подстанция BOX. Фото 1

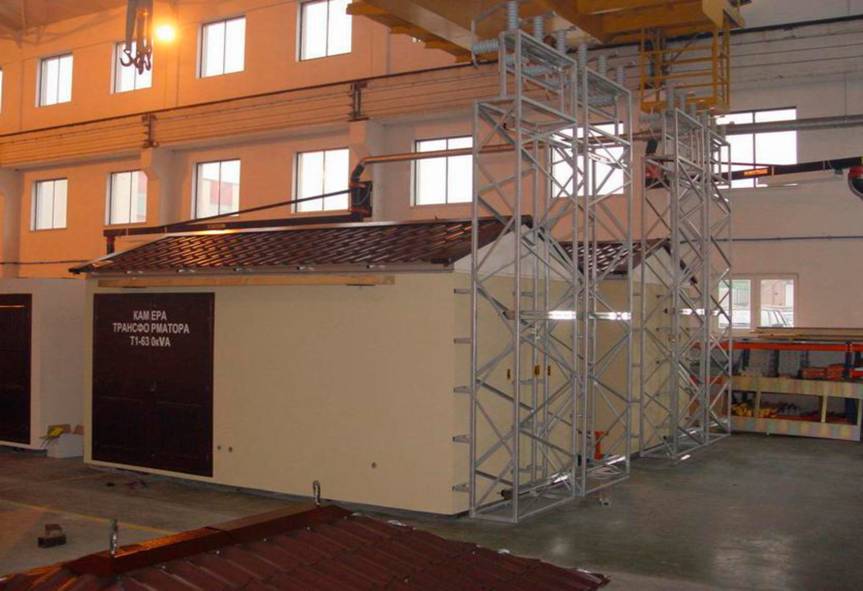

Двухэтажная подстанция BOX. Фото 2
Двухэтажная подстанция BOX. Фото 2

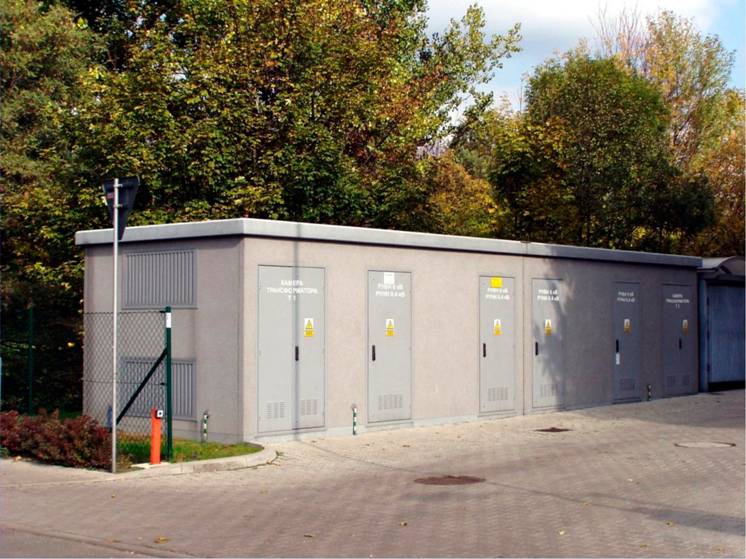

Подстанция BOX. Фото 3
Подстанция BOX. Фото 3

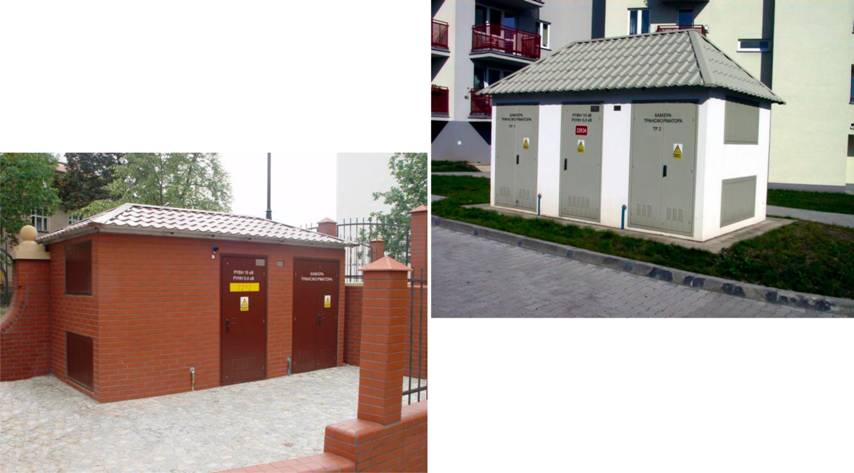

Подстанция BOX. Фото 4
Подстанция BOX. Фото 4

Распредустройство





ВН

НН

Un

- Номинальное напряжение

24 кВ

400 В

In

- Номинальный длительный ток

1250 A

3200 A

IN1s

- Ток термической стойкости 1-сек.

20 кA

105 кA

INsz

- Ток электродинамической стойкости

50 кA

200 кA

f

- Номинальная частота

50 Гц

Sn

- Максимальная мощность трансформатора 1600 кВА

Степень защиты

IP 43

Однолинейная схема РУВН с АВР подстанции BOX
Однолинейная схема РУВН с АВР подстанции BOX
Однолинейная схема РУВН с АВР подстанции BOX
Однолинейная схема РУВН с АВР подстанции BOX
