Пример строительства подстанции - РУ 110 кВ на базе модуля КМ ОРУ

Оглавление
Оборудование
Модуль
Пример строительства подстанции

Строительство ПС 110/10кВ «Новое Рахино» филиал ОАО «МРСК Северо-запада» ОАО «Новгородэнерго»


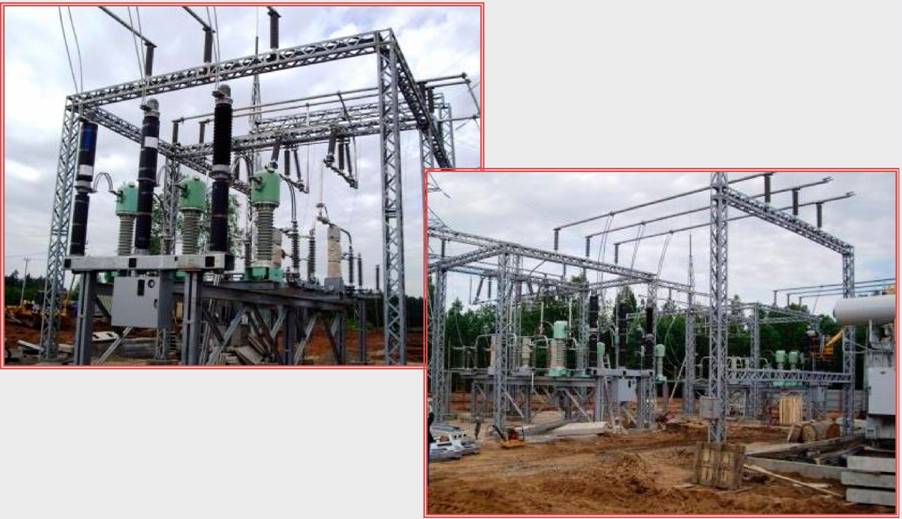

Строительство ПС 110/10кВ «Новое Рахино»
ПС 110/10кВ «Новое Рахино»

Закрытая ПС 110/10кВ 2 х 63 МВА

ЗРУ-110кВ по схеме 110-4Н на базе КМ ОРУ-110 с силовыми трансформаторами внутри здания

Основные характеристики закрытой подстанции110/10(6)кВ
Номинальное напряжение:
на стороне ВН - 110кВ
на стороне НН - 10(6)кВ Номинальный ток - 2000 А Мощность силовых трансформаторов:
установка внутри здания - до 2 х 63 МВА; -установка на улице - 2 х 80 МВА и выше. Ввод напряжения 110кВ:
воздушный через проходные изоляторы;
кабельный через кабельную муфту. Вывод НН 10(6)кВ - кабельный Габаритные размеры здания ЗПС-110/10кВ с силовыми трансформаторами внутри , включая помещение ОПУ и ЗРУ-10(6) кВ:
Длина - 25 м;
Ширина - 24 м;
Высота (max по коньку крыши) - 13,7 м. Характеристики здания ЗПС-110/10(6)кВ: -снеговая нагрузка - 126кг/м2, III снеговой район (нормативная нагрузка); -ветровое давление - II район - 30 кгс/м2 -минимальная температура воздуха t=-26C -степень огнестойкости - III -сейсмичность - не выше 7 баллов
Закрытая ПС 110/10кВ 2 х 63 МВА

Габаритные размеры закрытой ПС 110/10кВ по сх. 110-4Н на базе КМ ОРУ-110
силовые трансформаторы внутри здания
Габаритные размеры закрытой ПС

Каркас и несущие конструкции здания закрытой ПС 110/10кВ
Каркас и несущие конструкции здания закрытой ПС 110/10кВ
Общие виды закрытой ПС 110/10 кВ по схеме 110-4Н на базе КМ ОРУ-110   силовые трансформаторы внутри здания
Вид сверху в разрезе

Вид сверху в разрезе
Вид спереди, со стороны ОПУ и ЗРУ-10кВ
Вид спереди, со стороны ОПУ и ЗРУ-10кВ

Общие виды закрытой ПС 110/10 кВ по схеме 110-4Н на базе КМ ОРУ-110   силовые трансформаторы внутри здания

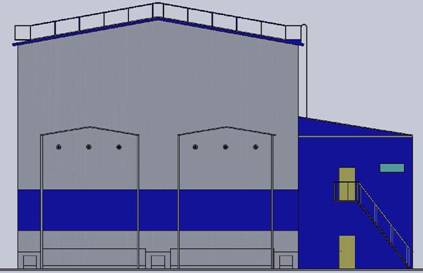

Вид здания закрытой ПС 110/10кВ слева
Вид здания закрытой ПС 110/10кВ слева со стороны высоковольтных вводов 110кВ

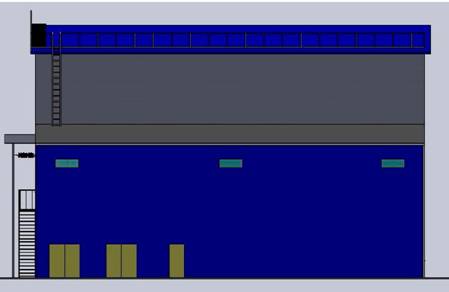

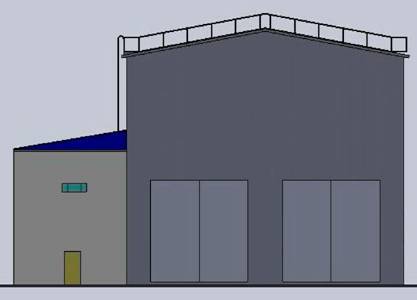

Вид здания закрытой ПС 110/10кВ справа

Вид здания закрытой ПС 110/10кВ справа со стороны силовых трансформаторов

Компоновка оборудования ЗРУ-110кВ в закрытой ПС 110/10кВ
Компоновка оборудования ЗРУ-110кВ в закрытой ПС

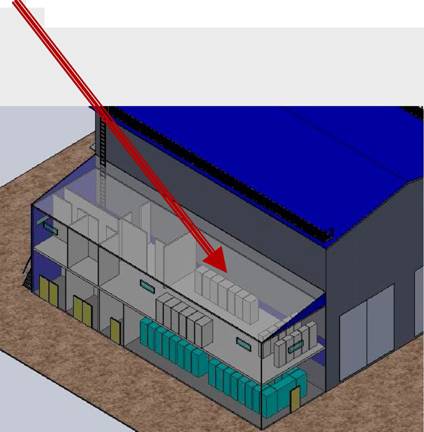

Компоновка оборудования ЗРУ-10кВ и ОПУ в одном совмещённым здании с закрытой ПС 110/10кВ

Компоновка оборудования ЗРУ-10кВ
1-й этаж - Закрытое распределительное устройство 10 кВ
Компоновка оборудования  ОПУ
2-й этаж - оборудование ОПУ, служебные помещения для персонала ПС

Закрытая ПС 110/10кВ 2 х 80 МВА

ЗРУ-110кВ по схеме 110-4Н на базе КМ ОРУ-110 с силовыми трансформаторами на улице
ЗРУ-110кВ по схеме 110-4Н на базе КМ ОРУ-110

Габаритные размеры закрытой ПС 110/10кВ по сх.110-4Н на базе КМ ОРУ-110
с трансформаторами на улице
ВИД СБОКУ
Габаритные размеры закрытой ПС 110/10кВ
Габаритные размеры закрытой ПС 110/10 кВ по сх.110-4Н на базе КМ ОРУ-110
с силовыми трансформаторами на улице ВИД СВЕРХУ
Габаритные размеры закрытой ПС 110/10 кВ по сх.110-4Н на базе КМ ОРУ-110
