Решения в области АСУТП для цифровых подстанций


Технические решения в области АСУТП для цифровых ПС 110/35 кВ
Энергия под ключ

Калинкин С.Ю. 2010 г.
 «Цифровая» подстанция

УИУ        - устройство измерения и управления
РЗ         - устройство релейной защиты
ЦВУ      - центральное вычислительное устройство
ППД      - процессор передачи данных
«Цифровая» подстанция

Цифровой интерфейс для измерений IEC 61850
Цифровой интерфейс для измерений
Оптико-электронные трансформаторы

  1. Полная гальваническая развязка от цепей с высоким напряжением
  2. Помехозащищенность от внешних электромагнитных возмущений
  3. Отсутствие явлений резонанса и насыщения
  4. Высокое быстродействие
  5. Малые значения веса и габаритов
  6. Повышенная электробезопасность
  7. Взрывопожаробезопасность
  8. Пассивность чувствительного элемента
  9. Широкий амплитудно-частотный диапазон измерения тока
  10. Маленький диаметр и гибкость чувствительного элемента, которые позволяют размещать его в трудных местах

Оптико-электронные трансформаторы

  1. Минимальные требования на эксплуатационное обслуживание

Трансформаторы тока

Трансформаторы тока

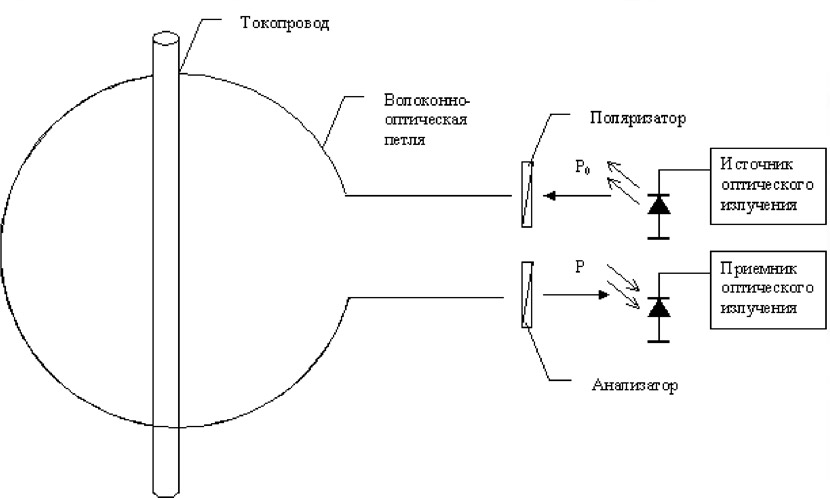

Эффект Фарадея
От 1А(0.2Б) до 170 кА(5Р)
Эффект Фарадея

Трансформаторы напряжения
Эффект Поккельса
Эффект Поккельса

Конструкции

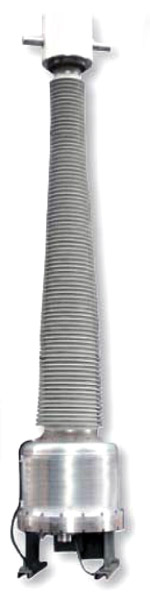

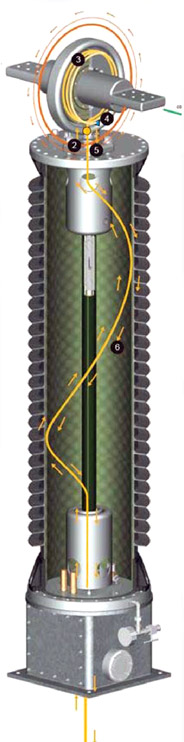

Трансформаторы тока

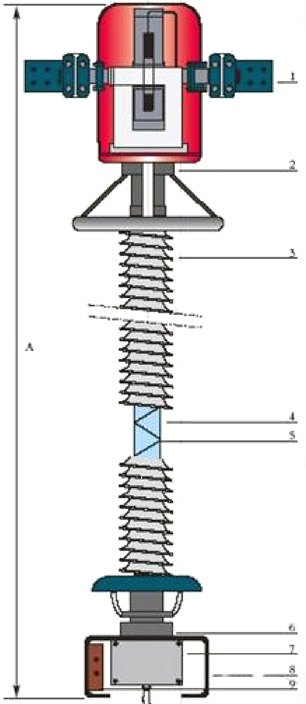

трансформатор тока на опорных изоляторах
На опорных изоляторах

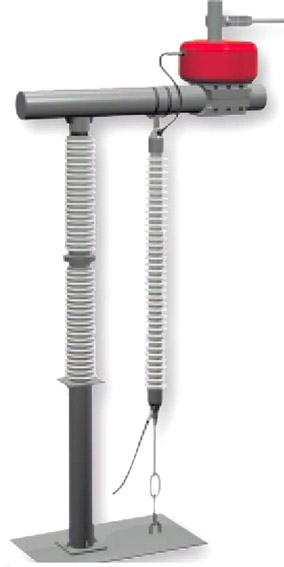

трансформатор тока монтируемый на ошиновку
Монтируемых на ошиновку

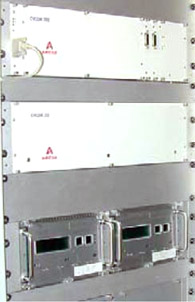

Электронные блоки с интерфейсами
Электронные блоки с интерфейсами

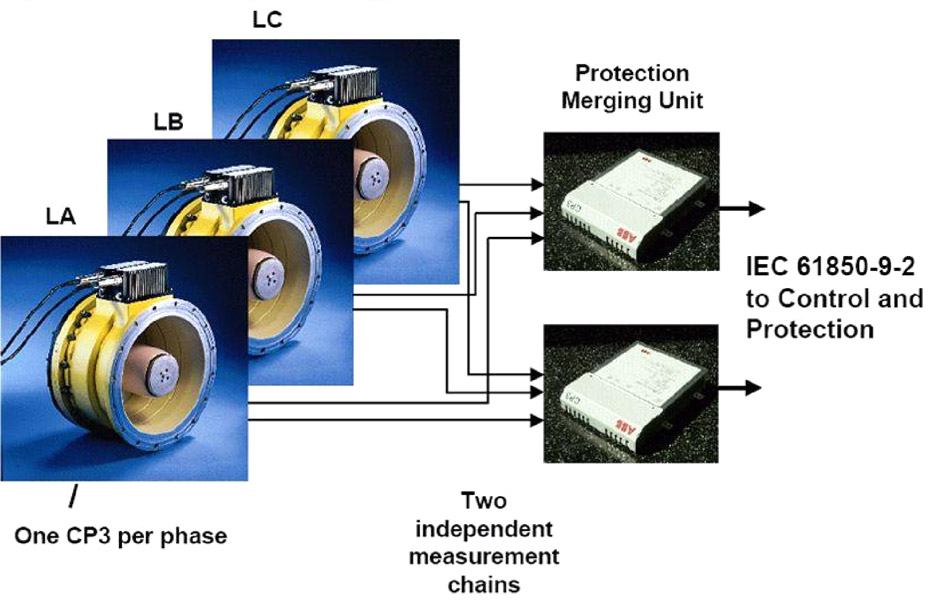

МЭК 60044-7(8)

  1. Аналоговый большой мощности
  2. Аналоговый малой мощности
  3. Цифровой

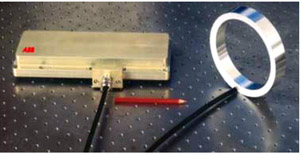

FOCS

FOCS

Традиционные трансформаторы тока

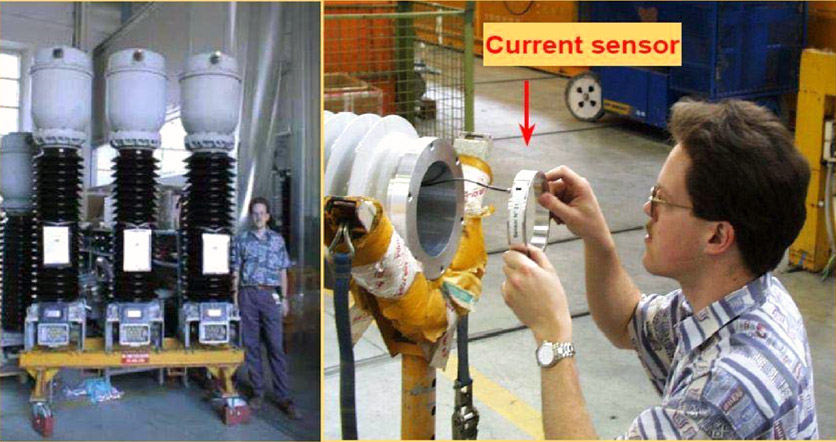

Трансформатор тока, встроенный в выключатель

Трансформатор тока, встроенный в выключатель


Традиционным состав вторичных устройств
состав вторичных устройств
Возможный состав вторичных устройств
Возможный состав вторичных устройств
Возможный состав вторичных устройств

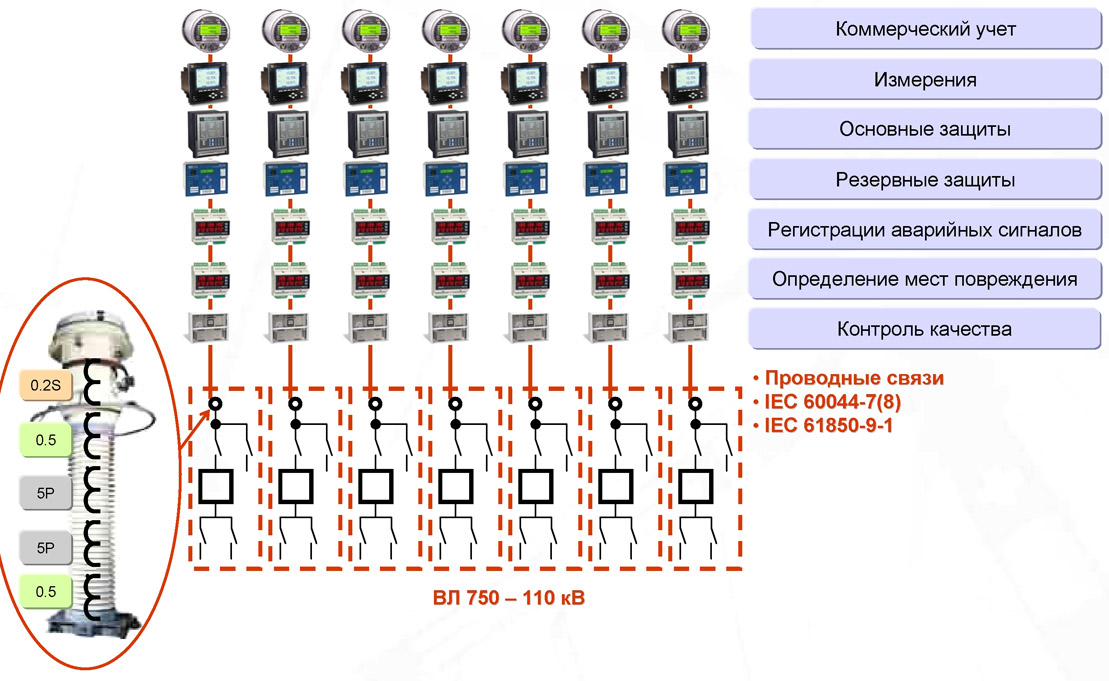

состав вторичных устройств ВЛ 750-110 кВ
Компактное ОРУ
Компактное ОРУ

Компактное ОРУ - примеры

Применение комплектных устройств возможно только при условии использования цифровых методов передачи данных
примеры компактных ОРУ

Предварительная схема для исследования

схема для исследования
УИУ       - устройство измерения и управления
РЗ         - устройство релейной защиты
ЦВУ      - центральное вычислительное устройство
ППД     - процессор передачи данных
УКП      - устройство контроля присоединения

Архитектура цифровой подстанции GE
Архитектура цифровой подстанции GE

Составные части системы

Indoor fiber coble
Indoor fiber coble

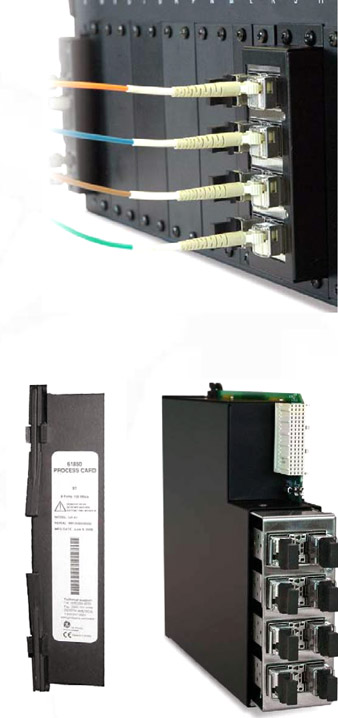

Process Card
Process Card

Cross Connect Panel

Cross Connect Panel

Outdoor fiber cabie


Outdoor fiber cabie

Brick
Brick

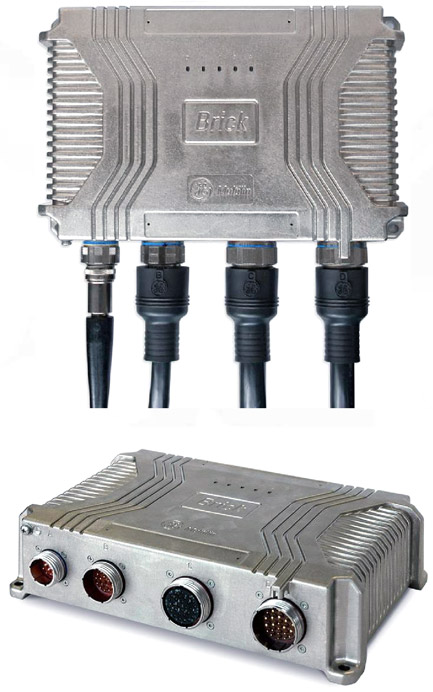

Соединяющее устройство (Brick)

Интерфейс входов/выходов для работы с медными проводами
Надежное аппаратное обеспечение, способное выдерживать тяжелые условия окружающей среды
Подходит для монтажа на ОРУ (IP67)
Питание осуществляется от медной витой пары, встроенной в оптоволоконный кабель
Все интерфейсы имеют соответствующие наконечники
Нет уставок, нет ПО
Нет сложных процессов
Соединяющее устройство
Стандартизированный интерфейс позволяет унифицировать процесс сбора данных

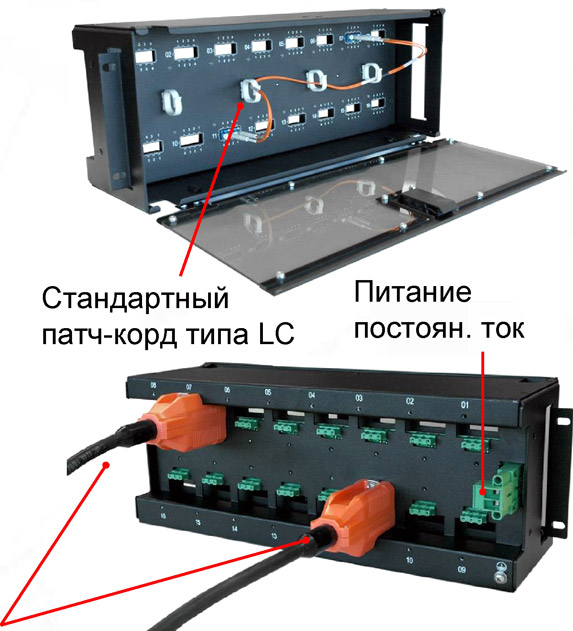

Коммутационная панель

19" корпус типа 4U для модульного применения
Обеспечивает организацию, заземление и маркировку кабелей наружной установки от соединяющих устройств и кабелей внутренней установки от терминалов защиты
Коммутационная панель

Обеспечивает соединение терминалов и соединяющих устройств (точка-к-точке)

Подключение кабелей от реле или соединяющих устройств

Процессный модуль

  1. Терминалы серии UR (поддержка всех существующих плюс новых функций)
  2. Не требуется новых опций ПО
  3. Новый модуль связи (подключение до 8 соединяющих устройств)
  4. До 6 источников для конфигурирования (аналогично обычным терминала серии UR)
  5. Опции терминалов:
  6. Традиционный модуль входов/выходов

Процессный модуль

  1. Модуль связи для защит с телеускорением

Архитектура системы

  1. Соединяющие устройства, интерфейс входов/ выходов
    -        Соединяющие устройства шины процесса "Преобразователи" устанавливаются на ОРУ и обеспечивают сбор и передачу входных/выходных сигналов системы
  2. Информация со всего оборудования ОРУ (выключателей, разъединителей, заземляющих ножей, традиционных ТТ и ТН, силовых трансформаторов, датчиков) собирается в соединяющие устройства

Архитектура системы

Выгоды

  1. значительно сократить стоимость технических средств, проектных, строительно-монтажных и наладочных работ, эксплуатационные расходы;
  2. повысить надежность функционирования всех элементов и подстанции в целом;
  3. исключить наличие постоянного обслуживающего персонала;
  4. повысить качество информационного обслуживания в целях коммерческих измерений (точность измерений), контроля и оптимизации режимов работы оборудования и линий электропередачи, повышения надежности выдачи электроэнергии и электроснабжения потребителей.
