FKG1X

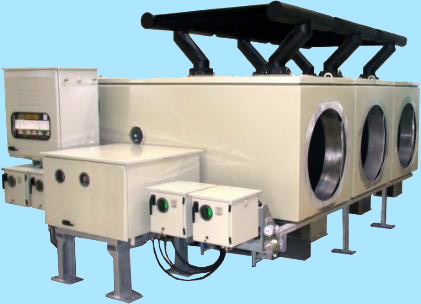

FKG1X - генераторный элегазовый выключатель

Производитель: Alstom Grid
Номинальное напряжение, кВ: 30
Номинальный ток, А:  16 450, 17 000
Номинальный ток отключения, кА: 140, 160

FKG1X - генераторный элегазовый выключатель, производства Альстом Грид на токи 17 000-160 кА - 50 Гц, 16 450-140 кА - 60 Гц
Генераторный выключатель для электростанций от 300 до 600 МВТ с высоконадежным пружинным приводом, максимальной энергетической устойчивости и с минимальной потребностью в эксплуатации. Эта модель оборудована полной естественной системой охлаждения, обеспеченной внешним теплообменником, используя естественные процессы конвекции для охлаждения элегаза.

Тестирование и качество

Продукт находится в полном соответствии с IEEE/C37.013 и стандартами Международной электротехнической комиссии.
Имеет сертификаты Производственной Международной Организации по Стандартизации 9001 и Международной Организации по Стандартизации 14001.

Блокировка устройства

Настоящее электромеханическое устройство последовательного замыкания гарантирует надежную механическую и электрическую координацию для более высокой безопасности.

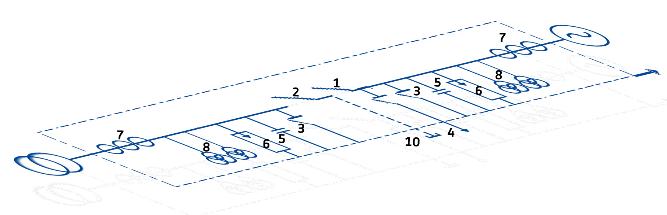

FKG1X схема

Составляющие выключателя

1 Камера Выключателя
2 Разъединитель
3 Заземляющие ножи
4 Стартовый      Переключатель
5 Конденсаторы
6 Грозозащитные разрядники ZnO
7 Трансформаторы тока
8 Трансформаторы напряжения
9 Окошки просмотра положения выключателя
10 Шина ручного заземления
11 Устройство естественной конвекции
Составляющие выключателя
Выбор системы контроля CBWatch-2

система контроля CBWatch-2
Дополнительная контрольная проверка (автоматический диагноз) для технического обслуживания на реальном состоянии коммутационной аппаратуры.

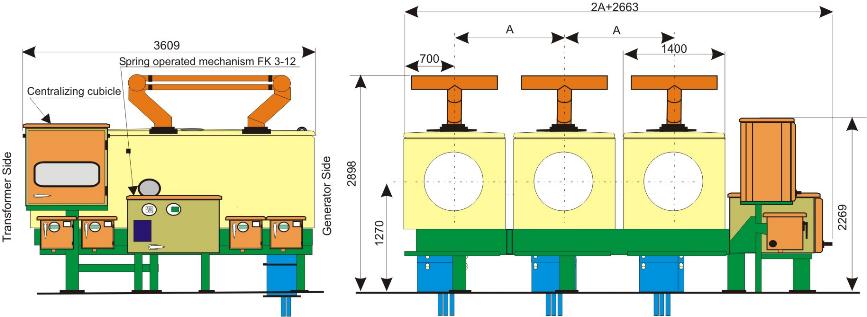

FKG1X габариты


Параметр



FKG1X

Номинальное максимальное напряжение

кВ

30

Ток отключения короткого замыкания

кА

до 160

Номинальный несимметричный ток отключения

кА

80

Номинальное время отключения (l)

мс

75

Номинальное время включения (2)

мс

100

Изоляционный газ



SF6

Номинальное абсолютное давление при  20°C

Пред кПа

950

Минимальное абсолютное давление при  20°C

PME  кПа

800

Установка



Внутренний/Наружный

Тип охлаждения



Естественное

Пределы температуры окружающего воздуха

°C

-20°C / + 40°C

Предел температуры предела/Корпуса температуры ошиновки

°C

90/70°C (IEC) 105/80°C (ANSI)

Частота

Гц

50

60 50

60

Максимальный Номинальный нормальный ток (естественное охлаждение) Внутренний с атмосферным воздухом 40°C
Наружный с атмосферным воздухом 40°C

A

17 000 16 350

16 450
15 500
15 800
14 900

15 00
14 450

Междуфазное расстояние с 100-миллиметровым шагом

мм



1 500 - 2 000



Степени защиты (корпус / полюса)





IP65/IP55



Тип контрольной проверки / Количество плотномеров на выключатель





Три фазы/1



Снятие показаний давления





Да







FKG1X

SKG1
Заземляющие ножи Разъединителя MKG1X

IKG1, Стартовый переключатель

Номинальный пиковый выдерживаемый ток

кА пик



439

173

Номинальный кратковременный выдерживаемый ток

кА



160

63

Номинальная продолжительность короткого замыкания

с

3

3 1

1

Номинальный уровень прочности изоляции (на уровне моря)
Фаза к земле
Номинальное выдерживаемое напряжение промышленной частоты
Номинальное выдерживаемое напряжение грозового импульса: волна l, 2/50мкс

кВ кВ пиковое

80
150

80 80
150 150

30
60

Через выводы
Номинальное выдерживаемое напряжение промышленной частоты
Номинальное выдерживаемое напряжение грозового импульса: волна 1,2/50мкс

кВ кВ пиковое

80
150

90
165

80
150

Дополнительная информация: генераторные выключатели Альстом Грид.
