GCB 36 Crompton Greaves – элегазовый выключатель

Производитель: Crompton Greaves
Номинальное напряжение, кВ: 30
Наибольшее рабочее напряжение, кВ: 36
Номинальный ток, А: 630, 800, 1250, 2000

Технические Данные

Особенности

Единицы измерения

GCB (элегазовый выключатель)

Нормальное напряжение

кВ

До 36

Номинальный ток

Ампер

630 - 2000

Кол-во полюсов



3

Частота

Гц

50/60

Разрывная мощность при симметричном отключении

среднеквадратичное значение кА для с 3 секундами

26.3/31.5 / 40

Включающая способность

кА

65.75/78.75 / 100

Выдерживаемое напряжение Промышленной частоты

среднеквадратичное значение кВ

70

Выдерживаемое импульсное напряжение

кВ

170/195 (Дополнительный)

Рабочий режим

циклы

O-3min-CO-3min-CO

Полное время отключения

циклы

4

Время срабатывания

циклы

4

Постоянная составляющая тока

%

<50 %

Степень защиты

IP 4X (стандартное) / IP 5X (опционально)

Применяемые стандарты

13118, IEC 62271-100 / 200

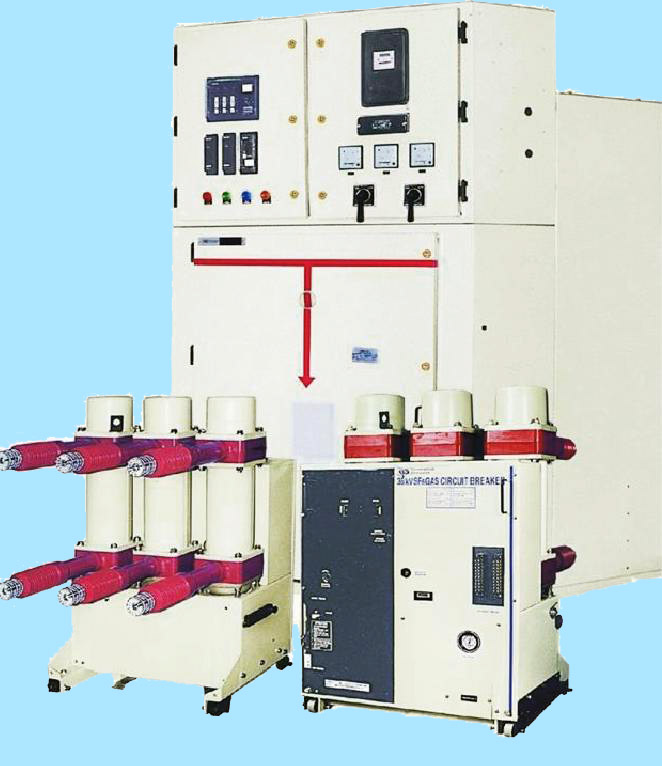

GCB 36 Crompton Greaves - элегазовый выключатель внутренней установки на напряжение 36 кВ (МЭК). GCB - проверенный временем продукт, с уникальной конструкцией бака, обеспечивающей безопасную работу. Выключатель пригоден для монтажа на большой высоте. SF6 GCB является лучше подходит для коммутации для малых индуктивных и емкостных токов.

Отличительные особенности выключателя

► горизонтальная изоляция и горизонтальные направляющие выкатного выключателя.

► Недоступность токоведущих частей в рабочем положении обеспечивает безопасность оперативного и обслуживающего персонала.

► Crompton Greaves гарантирует установку высоконадежных вакуумных прерывателей и реле защиты.

► Модель выключателя испытана на продолжительную механическую выносливость М2 класса по МЭК 62271 - 100, обеспечивая 10000 последовательностей операций включения-отключения.

► Строгое соответствие электрическим параметрам (Е2 и С2) могут быть предоставлены по требованию.

► протестированы для быстрого автоматического повторного включения  с SCADA совместимой системы управления.

► дополнительные возможности, устанавливаемые по запросу.

► испытание внутренней дуги по МЭК 62271-200.

► Полностью типовые испытания выключателя в таких известных лабораториях как КЕМА - Нидерланды, Кери - Корея, CPRI / ERDA - Индия.

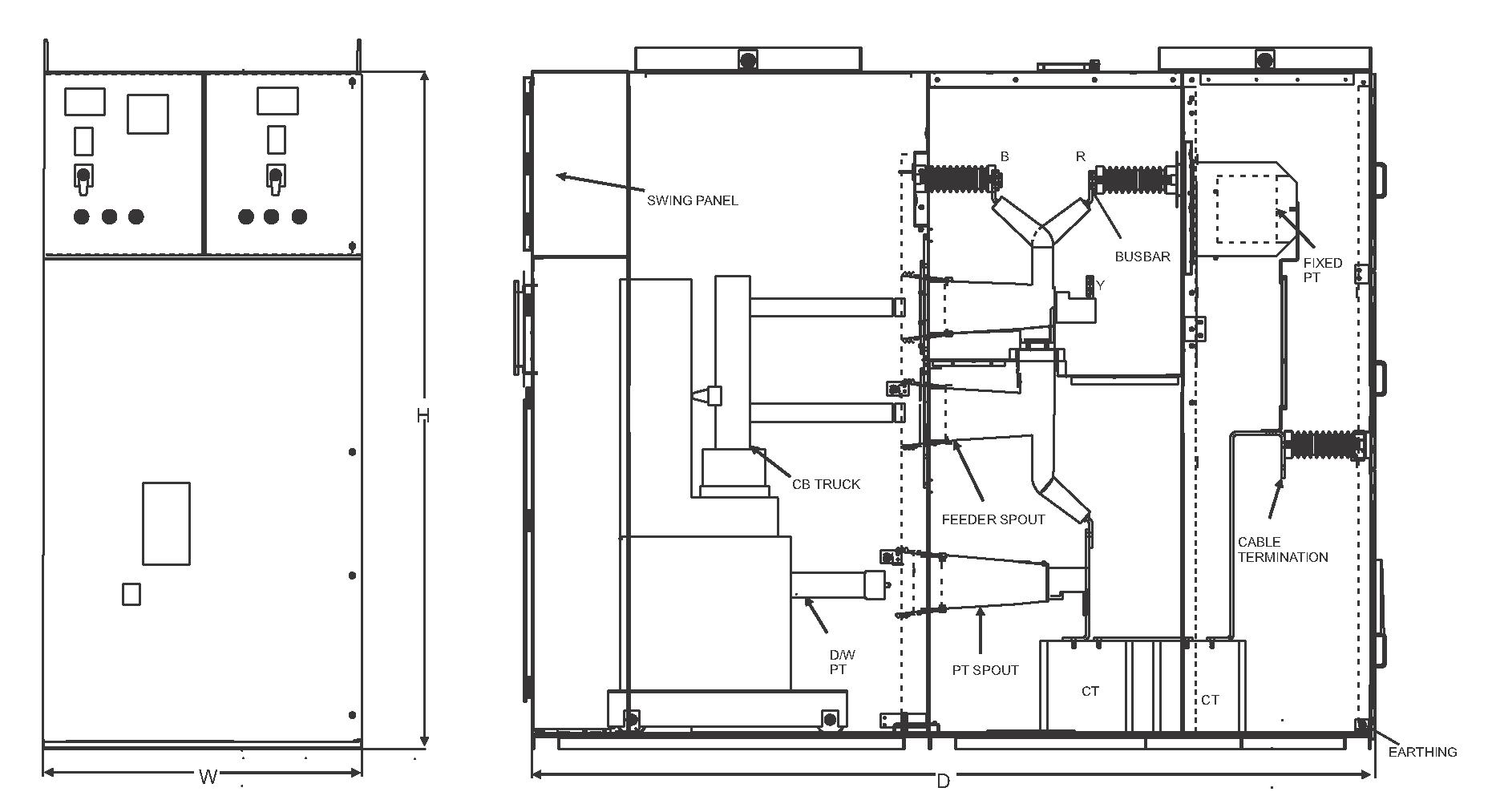

Чертеж общего вида

габариты ячейки и выключателя

ВИД СПЕРЕДИ, ВИД СБОКУ

Габариты

Тип выключателя

Вариант

Ш х Г х В (мм)

GCB

Ток отключения КЗ: до 40 кА Номинальных токов: до 2000 A

1300X3130X2400

Информация для заказа

Пожалуйста, снабдите следующие детали, проводя расследование / заказ

Параметры

Значение

Применение

Фидер / Трансформатор / Двигатель / Конденсатор / Защита Генератора

Условия установки

Высота / Загрязнение / Температура окружающей среды

Нормальное напряжение

(Диапазон: 22 - 36 кВ)

Разрывная мощность при симметричном отключении

(Диапазон: 26.3 к 40 кА)

Номинальный ток

(Диапазон: 630 - 2000 A)

Частота

Гц 50/60

Система нейтрали

Эффективная нейтраль / Изолированная /  Глухозаземлённая нейтраль

Тип шины

Медь / Алюминий

Детали CT

Соотношение / Нагрузка / Класс точности

Трансформаторы тока

Соотношение / Нагрузка / Класс точности / Потянувший (только в VCB)

Релейная защита

Функция - обеспечение кода ANSI

Электромеханическое / Электронное

Измерительные приборы

A/V / F / PF / КВТЧ / TVM и т.д.

Напряжение оперативного тока

24/30/48/110/220 V или Силовой модуль

Примечание: Все другое оборудование должно быть предоставлено в соответствии со стандартным. Пожалуйста, укажите конкретный необходимый аксессуар.
