Производитель: Crompton Greaves
Номинальное напряжение, кВ: 30
Наибольшее рабочее напряжение, кВ: 36
Номинальный ток, А: 630, 800, 1250, 2000
Технические Данные
Особенности |
Единицы измерения |
вакуумный выключатель |
Нормальное напряжение |
кВ |
До 36 (Феликс) |
Номинальный ток |
Ампер |
630 - 2000 |
Кол-во полюсов |
номера |
3 |
Частота |
Гц |
50/60 |
Разрывная мощность при симметричном
отключении |
среднеквадратичное
значение кА для с 3 секундами |
26.3/31.5 / 40 |
Включающая способность |
кА |
65.75/78.75 / 100 |
Выдерживаемое напряжение
промышленной частоты |
среднеквадратичное
значение кВ |
70 |
Выдерживаемое импульсное
напряжение |
кВ |
170/195 (Дополнительный) |
Рабочий режим |
циклы |
O-0.3sec-CO-3min-CO |
Полное время отключения |
циклы |
4 |
Время срабатывания |
циклы |
4 |
Постоянная составляющая
тока |
% |
<50 % |
Степень защиты |
|
IP 4X (стандартное) / IP
5X (опционально) |
Применяемые стандарты |
|
13118, IEC 62271-100 /
200 |

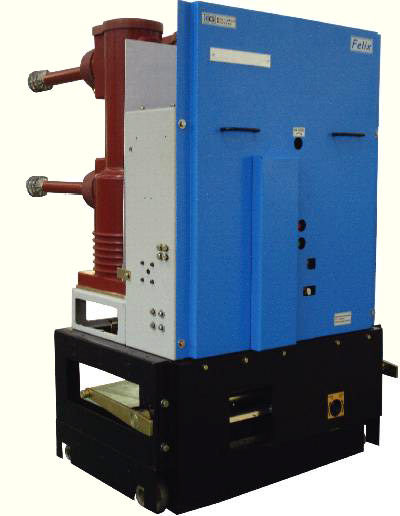

"Felix"
("Феликс") - вакуумный выключатель внутренней установки на напряжение
36 кВ (МЭК), в его конструкции применена не гигроскопичная форма эпоксидной
смолы для длительной эксплуатации. Феликс обеспечивает безотказную работу в соответствии с
классом M2.
Отличительные особенности
► горизонтальная изоляция и горизонтальные направляющие выкатного выключателя.
► Недоступность
токоведущих частей в рабочем положении обеспечивает безопасность оперативного и
обслуживающего персонала.
► Crompton Greaves гарантирует
установку высоконадежных вакуумных прерывателей и реле защиты.
► Модель выключателя
испытана на продолжительную механическую выносливость М2 класса по МЭК 62271 -
100, обеспечивая 10000 последовательностей операций включения-отключения.
► Строгое соответствие
электрическим параметрам (Е2 и С2) могут быть предоставлены по требованию.
► протестированы для
быстрого автоматического повторного включения с SCADA совместимой системы управления.
► дополнительные возможности,
устанавливаемые по запросу.
► испытание внутренней
дуги по МЭК 62271-200.
► Полностью типовые
испытания выключателя в таких известных лабораториях как КЕМА - Нидерланды, Кери - Корея, CPRI / ERDA - Индия.

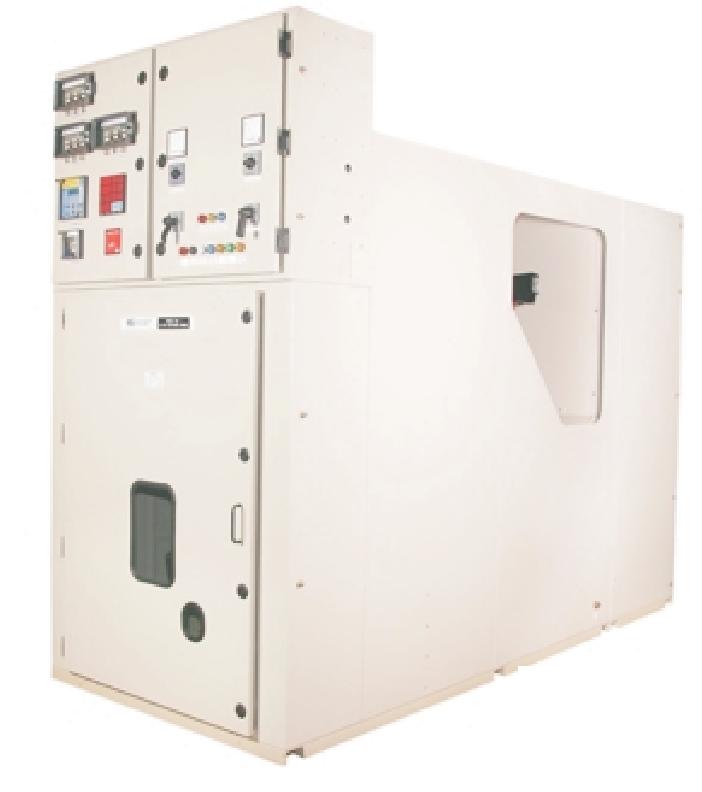

Чертеж общего вида
ВИД СПЕРЕДИ, ВИД СБОКУ
Габариты
Тип выключателя |
Вариант |
Ш х Г х В (мм) |
Феликс |
Ток отключения КЗ: до 40 кА
Номинальных токов: до 2000 A |
1200X3170X2650 |
Информация для заказа
Пожалуйста, снабдите
следующие детали, проводя расследование / заказ
Параметры |
Значение |
Применение |
Фидер / Трансформатор /
Двигатель / Конденсатор / Защита Генератора |
Условия установки |
Высота / Загрязнение / Температура
окружающей среды |
Нормальное напряжение |
(Диапазон: 22 - 36 кВ) |
Разрывная мощность при симметричном
отключении |
(Диапазон: 26.3 к 40 кА) |
Номинальный ток |
(Диапазон: 630 - 2000 A) |
Частота |
Гц 50/60 |
Система нейтрали |
Эффективная нейтраль / Изолированная / Глухозаземлённая нейтраль |
Тип шины |
Медь / Алюминий |
Детали CT |
Соотношение / Нагрузка / Класс
точности |
Трансформаторы тока |
Соотношение / Нагрузка / Класс
точности / Потянувший (только в VCB) |
Релейная защита |
Функция - обеспечение
кода ANSI |
|
Электромеханическое /
Электронное |
Измерительные приборы |
A/V / F / PF / КВТЧ / TVM
и т.д. |
Напряжение оперативного
тока |
24/30/48/110/220 V или
Силовой модуль |
Примечание: Все другое
оборудование должно быть предоставлено в соответствии со стандартным.
Пожалуйста, укажите конкретный необходимый аксессуар. |
