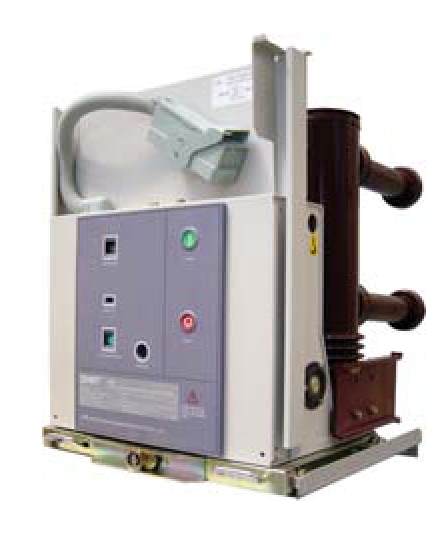

NV1-24 вакуумный выключатель

Вакуумные выключатели NV1-24 внутренней установки для сетей переменного тока , производства акционерного предприятия CHINT Group (Китай).

Вакуумный выключатель серии NV1-24 предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 24 кВ и частотой 50 Гц.
Условия эксплуатации
Температура окружающей среды: -5°С ~ 40°С, среднесуточная - не более 35°С;
Воздействие солнечного излучения можно не учитывать;
Высота установки над уровнем моря: не более 1000 м;
Относительная влажность:
среднесуточная: не более 95%;
среднемесячная: не более 90%;
Давление насыщенного пара:
среднесуточное: не более 2.2 кПа;
среднемесячное: не более 1.8 кПа;
Вибрация, вызванная работой оборудования или землетрясением, в расчет не принимается;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.


Технические параметры

No

Параметр

Единица измерения.

Значение

1.

Номинальное напряжение

кВ

24

2.

Номинальный уровень  прочности изоляции
Выдерживаемое напряжение промышленной частоты, 1 мин

кВ

50

3.

 Выдерживаемое напряжение грозового импульса

125

3.

Номинальная частота

ГЦ

50

4.

Номинальный ток

А

630, 1250

5.

Выдерживаемый кратковременный ток

кА

16, 20, 25

6.

Выдерживаемый пиковый ток

кА

40, 50, 63

7.

Номинальная длительность короткого замыкания

с

4

8.

Номинальное напряжение источника питания аппаратуры включения/отключения и вспомогательных элементов

В

AC220/DC220

9.

Номинальный ток включения/отключения короткого замыкания

кА

16,20,25

10.

Пиковое восстанавливающееся напряжение переходного режима

кВ

41

11.

Скорость восстановления напряжения

кВ/мкс

0.47

12.

Номинальный ток включения короткого замыкания

кА

40,50,63

13.

Номинальный цикл операций



0-О.ЗС-ВО-15С-ВО

14.

Время отключения

мс

20-50

No

Параметр

Единица измерения.

Значение

15.

Время включения

МС

35-80

16.

Общее время отключения

мс

<70

17.

Коммутационная износостойкость



Е2

18.

Механическая износостойкость



М1/М2

Особенности конструкции
4.1 Выключатель отвечает требованиям международного стандарта МЭК к высоковольтным выключателям сетей переменного тока и имеет сертификат А международного полномочного органа КЕМА. Может использоваться повсеместно, отличаясь надежным и безопасным функционированием.
В конструкции выключателя использованы стандартные модули, изготавливаемые серийно, что гарантирует их постоянное наличие.
Выключатели данного типа могут использоваться в различных ячейках КРУ; они представлены как в стационарном, так и в выкатном исполнении.
Принцип действия привода основан на использовании энергии пружины. Взвод пружины может осуществляться как вручную, так и электродвигателем. Привод имеет компактную конструкцию, длительный срок службы и надежные характеристики.
Трехполюсный главный токопроводящий контур располагается в изолированном цилиндре, изготовленном из эпоксидного компаунда по технологии APG, поэтому утечки по поверхности минимальны.
Благодаря такой конструкции значительно сокращается осаждение частиц на поверхности дугогасительной камеры и повышается способность к работе в различных условиях эксплуатации.
Используется дугогасительная камера из керамики, сплав - медь-хром для контактов. Контакты характеризуются малым износом, длительным сроком службы, высоким выдерживаемым напряжением, стабильной изоляционной прочностью, быстрым восстановлением свойств после гашения дуги, высокой отключающей способностью.

Внешний вид и размеры NV1-24

Внешний вид и размеры выключателя (см. рис. 5.1)
Принципиальная электрическая схема (см. рис. 5.2)



Внешний вид и размеры NV1-24

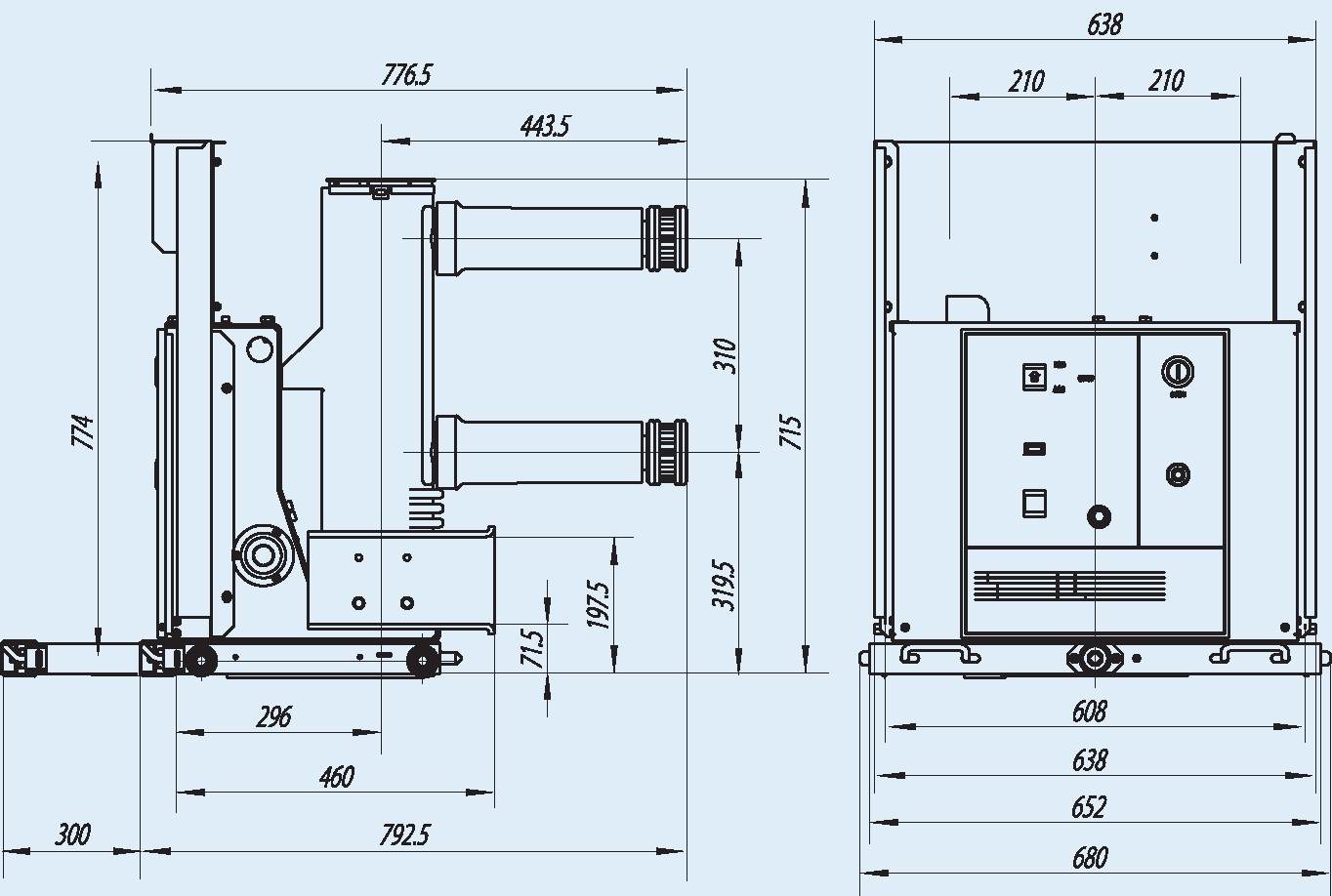

Рис. 5.1 Внешний вид и размеры выключателя серии NV1-24

NV1-24

SI, S2, S3, S4 - Позиционный переключатель
М-Двигатель
YC- Включающая катушка
YT-Отключающая катушка
Y1- Запирающий электромагнит
QF- Вспомогательный переключатель,
связанный с выключателем
Х- Штепсельное гнездо
Позиционный переключатель испытаний роликового токоприемника
Позиционный переключатель рабочего состояния роликового токоприемника
электрическая схема выключателя серии NV1-24

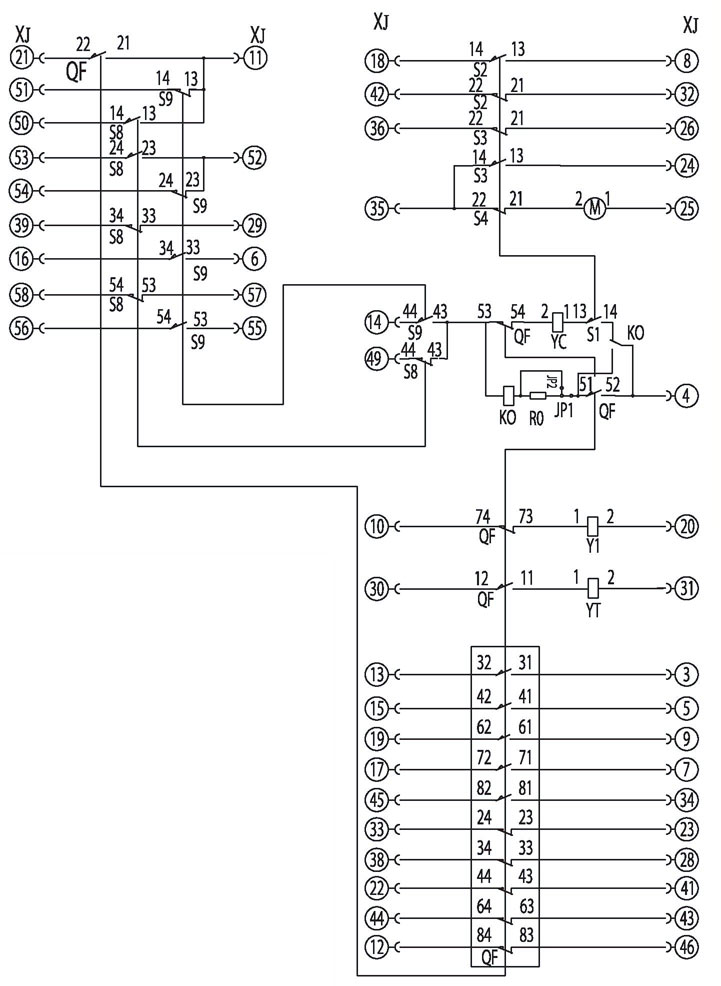

Рис. 5.2 Принципиальная электрическая схема выключателя серии NV1-24

Заказ

При заказе оборудования просим Вас указать:
Тип, название и количество выключателей;
Номинальное напряжение, ток, ток отключения короткого замыкания;
Номинальное напряжение вторичного контура;
Название и количество запасных частей;
Особые условия.
