Производитель: ABB
Номинальное напряжение, кВ: 20, 35
Номинальный ток, А: 1250, 1600, 2000, 2500

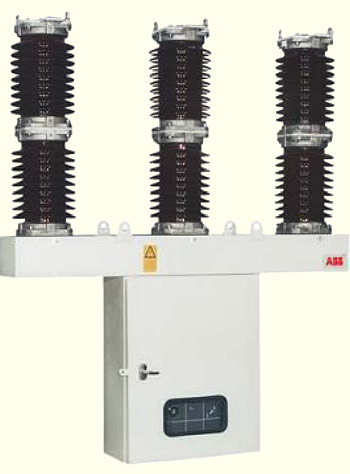

OVB-VBF - вакуумные выключатели наружной установки, производства ABB, для номинальных напряжений 20 и 35 кВ
Технические характеристики
Колонковый выключатель | OVB-VBF 24 | OVB-VBF 36 | OVB-VBF 40.5 | ||||||
Стандарт | IEC 62271-100 | ■ | ■ | ■ | |||||
Номинальное напряжение | (кВ) | 20 | 35 | 40.5 | |||||
Напряжение изоляции | (кВ) | 24 | 36 | 40.5 | |||||
Испытательное напряжение при частоте 50 Гц | (кВ /мин) | 70 (сухой) / 70 (мокрый) | 70 (сухой) / 70(мокрый) | 95 (сухой) / 95 (мокрый) | |||||
Импульсное напряжение | (кВ пик) | 170 | 170 | 195 | |||||
Номинальная частота | (ГЦ) | 50-60 | 50-60 | 50-60 | |||||
Номинальный ток | (A) | 1250 | 2000 | 2500 | 1250 | 2000 | 2500 | 1600 2000 | 2500 |
Ток отключения симметрический | (KA) | 25 | 25 | 31.5 | 25 | 25 | 31.5 | 31.5 | 31.5 |
Ток короткого замыкания (3s) | (кА) | 25 | 25 | 31.5 | 25 | 25 | 31.5 | 31.5 | 31.5 |
Асимметрический ток отключения | (% от постоянной составляющей при t=45Mc) (кА) | 35 | 35 | 35 | |||||
Ток включения | (кА пик) | 63 | 63 | 80 | 63 | 63 | 80 | 80 80 | |
Коммутационный цикл | 0-0.3с- BO - 3 Mhh - BO и BO-15sec- BO | ■ | ■ | ■ | |||||
Собственное время отключения | (мс) | 45 ± 10 | 45 ± 10 | 45 ± 10 | |||||
Коммутационная способность на емкостных токах | (A) | 400 | 400 | 400 | |||||
Время горения дуги | (мс) | 5-15 | 5-15 | 5-15 | |||||
Полное время отключения | (мс) | 50-60 | 50-60 | 50-60 | |||||
Время включения | (мс) | 75 ± 10 | 75 ± 10 | 75 ± 10 | |||||
Размеры конструкции | С опорами (ВхДхГ) мм | (3090-3840) x 900 x 686 | |||||||
Вес | (кг) | 850/900 | 850/900 | 900 | |||||
Абсолютное давление N2 | (кПа) для антиконденсации | 150 | 150 | 150 | |||||
Рабочая температура | (° С) | -25 (-40) + 40 | -25 (-40) + 40 | -25 (-40) + 40 | |||||
Тропическое исполнение | IEC 60068-2-30,721-2-1 | ■ | ■ | ■ | |||||
Электромагнитная | IEC 62271-1, 61000-6-2, 61000-6-4 | ■ | ■ | ■ | |||||
Уровень солнечной радиации | (Вт/м2) | 1000 | 1000 | 1000 | |||||
Уровень загрязненности | IEC 60815-Table 1 | Уровень III | Уровень III | Уровень III | |||||
Длина пути утечки | (мм/кВ) | 25 | 25 | 27.5 | |||||
Толщина стенки гололеда | (мм) | 10 | |||||||
Скорость ветра | (м/с) | 34 | |||||||
Устойчивость к колебаниям | (g) | 0.6 | |||||||
Статическая нагрузка на выводы выключателя | продольная x поперечная x вертикальная (N) | 750 x 500 x 750 |
Подробнее о вакуумных выключателях OVB-VBF.
