ВБ4-П

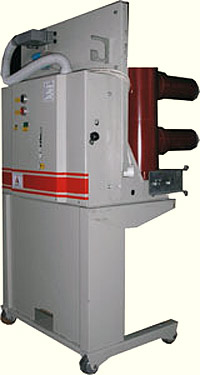

ВБ4-П – вакуумный выключатель

Производитель: АВМ ампер
Номинальное напряжение, кВ: 10
Наибольшее рабочее напряжение, кВ: 12
Номинальный ток, А:  630, 1250
Номинальный ток отключения, кА                                                                 20:31.5
Ток термической стойкости на протяжении 3 с , кА                                  20:31,5
Ток электродинамической стойкости, кА                                                       50 80
Номинальное испытательное импульсное напряжения, кВ                             75
Номинальное испытательное напряжение с частотой сети, кВ                      42
Номинальное напряжение цепей управления ,В' - при переменном токе - при постоянном токе           110,220 110,220
Диапазон рабочих напряжении в цепях управления , % 1)н                            0,85 -- 1,1
Расход мощности электромагнитов включения и отключения, при постоянном и переменном токе, ВА/Вт        250
Собственное время включения, с                                                                      не более 0,07
Время отключения,                                                                                             не более 0,045

Время взвода пружины,с                                                                                    15
Неодновременность работы полюсов выключателя, с ; - при включении - при отключении
не более - 0,01 не
более 0,005
Номинальный рабочий цикл                                                                               1) О-0,Зс-ВО-180с-
ВО 1а) О—0,3с ВО-20с ВО
Масса выключателя, кг: г а)при токе отключения 20 кА, и расстоянием между осями полюсов 150 мм 210 мм б)при токе отключения 31,5 кА, и расстоянием между осями полюсов 150 мм 210 мм
70, 74, 80, 84
Ресурс выключателей по коммутационной стойкости: при номинальных токах, операций ВО при токах короткого замыкания от 30% до 60%, ВО при токах короткого замыкания от 60% до 100%,
30000 200 100

Выключатели вакуумные ВБ4-П с пружинным приводом выпускаются ООО «АВМ ампер»  и предназначены для коммутации электрических цепей при нормальных и аварийных режимах работы в сетях трехфазного переменного тока частоты 50/60 Гц с номинальным напряжением до 10 кВ для систем с изолированной нетралью.
Выключатели предназначены для использования в комплектных распределительных устройствах высокого напряжения (КРУ), внутренней и наружной установки. В последнем случае конструкция КРУ должна предусматривать защиту электрических аппаратов и всех электрических соединений от воздействия окружающей среды (дождя, снега, тумана, пыли, ветра).


ОСОБЕННОСТИ ВЫКЛЮЧАТЕЛЯ

В основе принципа управления выключателя ВБ4-П применен приводной механизм пружинного аккумуляторного типа, который действует на три полюса выключателя. Диаграмма разведения контактов задается кулачком механизма привода, что приводит к уменьшению вероятности повторного зажигания дуги и возникновению коммутационных перенапряжений. Такая конструкция выключателя ВБ4-П позволила достичь следующих особенностей:

  1. высокий механический ресурс;
  2. малое потребление по цепям включения и отключения;
  3. малые габариты и вес;
  4. возможность управления как по цепям оперативного постоянного, так и оперативного переменного тока;
  5. отсутствие необходимости ремонтов в эксплуатационных условиях в течении всего срока службы.

Рабочее положение выключателя вертикальное. Допускается отклонение от вертикального положения до 5° в любую сторону. Выключатель вакуумный ВБ4-П предназначен для выполнения следующих операций:

  1. дистанционное оперативное включение и отключение;
  2. ручное оперативное и неоперативное включение, в том числе, при отсутствии напряжения питания привода за счет энергии, запасенной пружиной включения привода;
  3. ручное оперативное и неоперативное отключение;
  4. автоматическое повторное включение;
  5. отключение и включение при токах короткого замыкания.
