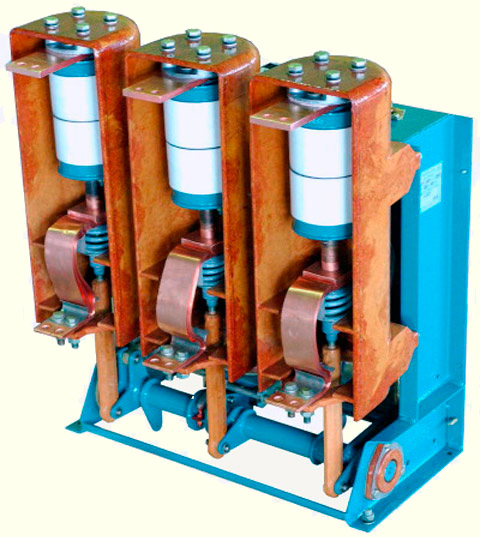

ВВТЭ-М - выключатель вакуумный

Производитель: ЭЛКО

Вакуумные выключатели ВВТЭ-М-10-12,5 ВВТЭ-М-10-20 ВВТЭ-М-10-31,5

ВВТЭ-М-10-12,5 ВВТЭ-М- 10-20 ВВТЭ-М-10-31,5

УХЛ2

Т3

Номинальное напряжение, кВ

10

11

Номинальный ток, А

630,1000,1230,1600

Номинальный ток отключения, кА

12,5 20 31,5

Ток включения, кА

12,5 20 31,5

Ток термической стойкости в течение 3 с, кА

12,5 20 31,5

Ток электродинамической стойкости, кА

32 51 81

Номинальное напряжение цепей управления, В:

Переменного тока

220

Постоянного тока

220, 110

Ток потребления электромагнитов управления, А, не более:

Электромагнит включения при 220В постоянного и переменного тока

60 60 70

Электромагнит включения при 110В постоянного тока

100

Электромагнит отключения при 220В постоянного и переменного тока

2,5

Электромагнит отключения при 110В постоянного тока

5

Ход подвижного контакта, мм

8+1

Собственное время включения, с, не более

0,1

Собственное время отключения, с, не более

0,018 0,02 0,02

Полное время отключения, с, не более

0,35 0,04 0,04

Ток срабатывания токовых электромагнитов отключения, А

3; 5

Потребляемая мощность токовых электромагнитов, ВА

30

Ресурс по коммутационной стойкости, циклы “В-tn-О”

50000 30000 30000

Ресурс по механической стойкости , циклы “В- tn -О”

50000 30000 30000

Ресурс по коммутационной стойкости при номинальном токе отключения, циклы “ВО”

50

Масса не более, кг:

74 80 77

Срок службы до списания, лет

25


Вакуумные выключатели ВВТЭ-М - предназначены для коммутации электрических цепей при нормальных и аварийных режимах в промышленных и сетевых установках, в сетях трехфазного переменного тока с изолированной или заземленной через дугогасительный реактор нейтралью частоты 50 и (60 Гц), на номинальное напряжение до 12 кВ, Устанавливаются в ячейки типа КРУЭ-6П, 2КВЭ-6М, КРУП-6П, а также для замены маломасляных выключателей типа ВМПЭ-10, ВМП-10К, ВМГ-133, в любых КРУ: К-III, К-IIIУ, К-ХIII, КРУ-2В, К-ХХVI, К-37,КР-2-10, КВ-2-10, КСО-2-УМ, КСО-237, КСО-266, КСО-285, КРУ производства СНГ, Польши, Болгарии.
Вакуумные выключатели ВВТЭ-М - изготавливаются в стационарном исполнении.
Вакуумные выключатели ВВТЭ-М - соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и ТУ16-91 ИНЛЯ.674152.007ТУ, ТУ16-2000 РИЖФ.674152.011ТУ.

структура условного обозначения выключателя ВВТЭ-М

Гарантии изготовителя

Гарантийный срок эксплуатации - 7 лет со дня ввода в эксплуатацию.

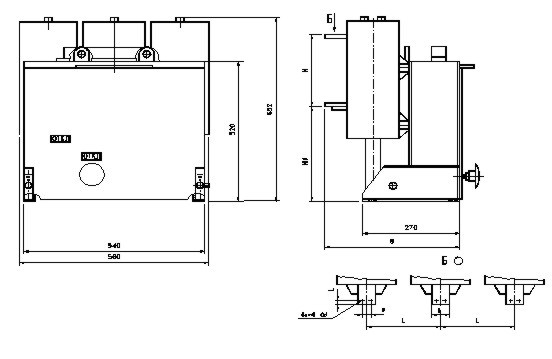

размеры выключателя ВВТЭ-М
