Испытательная установка высокого напряжения УИВ-450 кВ, для оборудования с внешней воздушной изоляцией, предназначена для испытаний высоковольтных аппаратов классов напряжения 110 кВ и 220 кВ с измерением частичных разрядов на заводах и подстанциях.

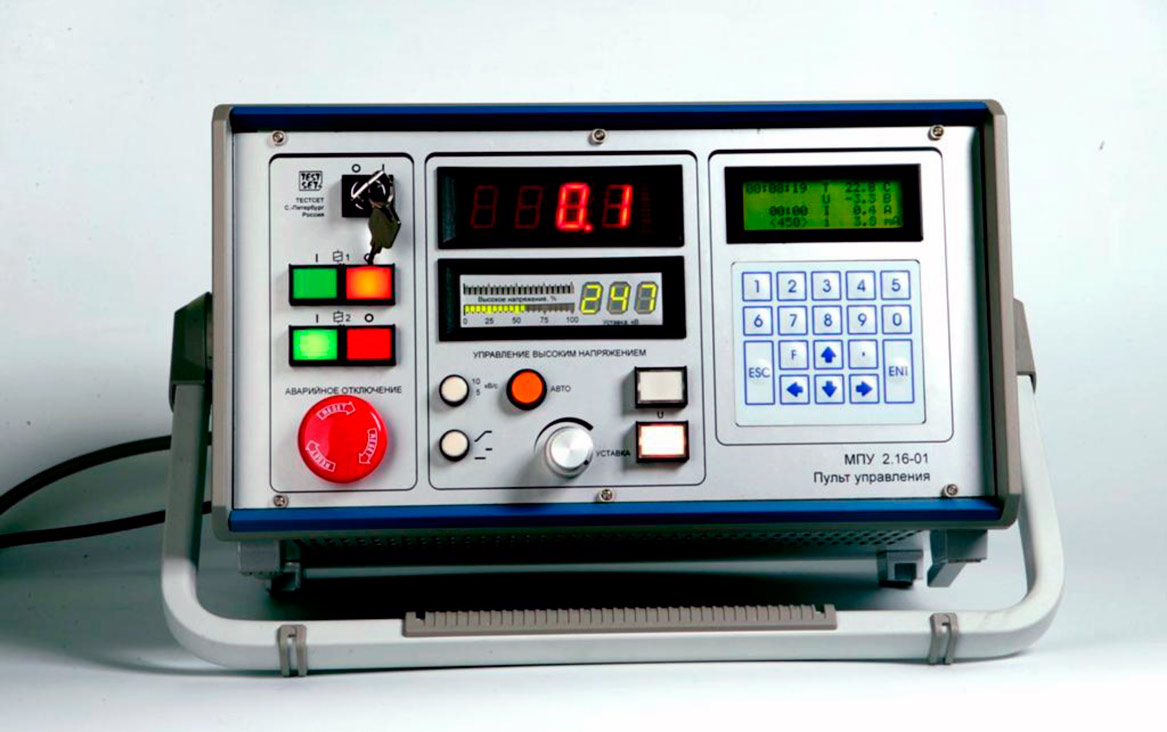

Программируемый микропроцессорный пульт управления установки УИВ-450 кВ

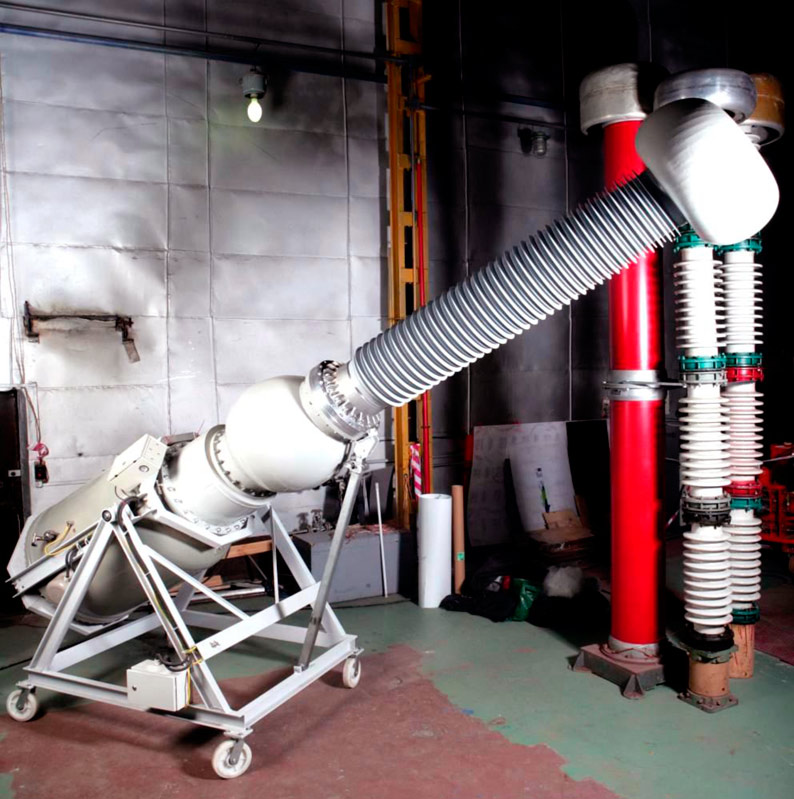

Высоковольтный элегазовый блок установки УИВ-450 кВ
Высоковольтный элегазовый блок установки УИВ-450 кВ
Параметры установки
| УИВ-450 | |
| Номинальное напряжение Uном, кВ | 450 |
| Номинальное напряжение питания, В | 380 |
| Номинальная частота, Гц | 50 |
| Диапазон генерируемых напряжений, кВ | 40-450 |
| Испытательное напряжение частоты 50 Гц, кВ | 475 |
| Установившийся ток к.з., А, не менее | 0,3 |
| Макс, емкость нагрузки при Uном в течение 5 мин, пФ | 1000 |
| Макс, емкость нагрузки при Uном в течение 1 мин, пФ | 2000 |
| Максимальная мощность нагрузки , не менее, кВА | 100 |
| Максимальная потребляемая мощность, не более, кВА | 25 |
| Погрешность измерения высокого напряжения, % | 3,0 |
| Стабильность воспроизведения напряжений в диапазоне, % | 1 |
| Напряжение погасания ЧР, кВ | 180 |
| Интенсивность ЧР при напряжении погасания, пКл, не более | 4,0 |
| Избыточное давление элегаза, МПа (кгс/см2) | 0,39 (3,9) |
| Емкость встроенного соединительного конденсатора, пФ | 300 |
| Масса высоковольтного блока, кг | 1200 |
| Масса блока управления, кг | 500 |
КОМПЛЕКТ ПОСТАВКИ:
- Пульт управления МПУ 2.16-01;
- Высоковольтный элегазовый блок;
- Низковольтный блок;
- Измеритель ЧР ИЧР 201
