Кабель ЦАСБУ

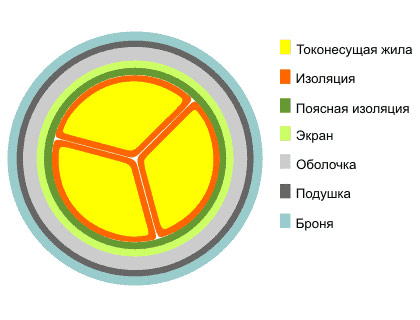

- Жила — мягкая алюминиевая секторная проволока.
- Изоляция — бумага, пропитанная нестекающим составом.
- Поясная изоляция — бумага, пропитанная нестекающим составом.
- Экран — лента электропроводящей бумаги.
- Оболочка — выпрессованная алюминиевая, или свинцовая оболочка.
- Защитный покров — подушка из крепированной бумаги или нетканого полотна, две стальные ленты и наружный покров из стеклопряжи.
- Рабочая температура — от -50 до +50°С.
- Минимальный радиус изгиба:
- для алюминиевой оболочки — 25 диаметров кабеля;
- для свинцовой оболочки — 15 диаметров кабеля.
Число жил, сечение, мм2 | Номинальная | ЦАСБУ | ЦААБлУ | |||||||||||
Номинальная | Номинальный | Расчетная масса кабеля, кг/км | Номинальная толщина, мм | Номинальный | Расчетная масса кабеля, кг/км | |||||||||
6кВ | 10 кВ | 6 кВ | 10 кВ | 6кВ | 10 кВ | 6 кВ | 10 кВ | 6 кВ | 10 кВ | 6 кВ | 10 кВ | 6 кВ | 10 кВ | |
3 × 35 | 2,0 | 2,75 | 1,3 | 1,35 | 34,7 | 38,6 | 1908 | 2272 | 1,21 | 1,32 | 34,3 | 38,3 | 2642 | 3235 |
3 × 50 | 2,0 | 2,75 | 1,3 | 1,4 | 36,6 | 40,6 | 2161 | 2555 | 1,26 | 1,36 | 36,4 | 40,3 | ЗО10 | 3618 |
3 × 70 | 2,0 | 2,75 | 1,35 | 1,45 | 39,4 | 43,3 | 2505 | 2922 | 1,32 | 1,42 | 39,1 | 43,1 | 3497 | 4142 |
3 × 95 | 2,0 | 2,75 | 1,4 | 1,5 | 42,3 | 46,3 | 2921 | 3356 | 1,36 | 1,46 | 42,1 | 46,0 | 4048 | 4724 |
3 × 120 | 2,0 | 2,75 | 1,45 | 1,55 | 44,8 | 48,7 | 3295 | 3753 | 1,42 | 1,52 | 44,5 | 48,5 , | 4571 | 5283 |
3 × 150 | 2,0 | 2,75 | 1,5 | 1,65 | 47,2 | 51,3 | 3708 | 4211 | 1,46 | 1,56 | 46,9 | 50,9 | 5112 | 5857 |
3 × 185 | 2,0 | 2,75 | 1,55 | 1,75 | 50,2 | 54,3 | 4215 | 4767 | 1,52 | 1,62 | 49,9 | 53,9 | 5804 | 6588 |
