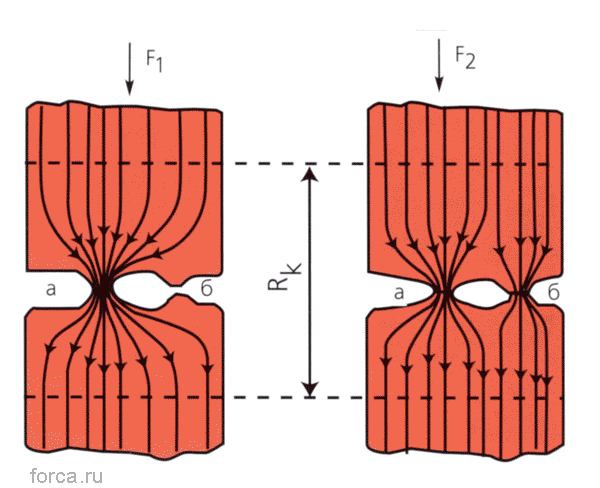

КОНТАКТНЫЕ ПОВЕРХНОСТИ ПРИ РАЗНЫХ СИЛАХ НАЖАТИЯ: а - при силе F1; б - при силе F2(F2> F1)

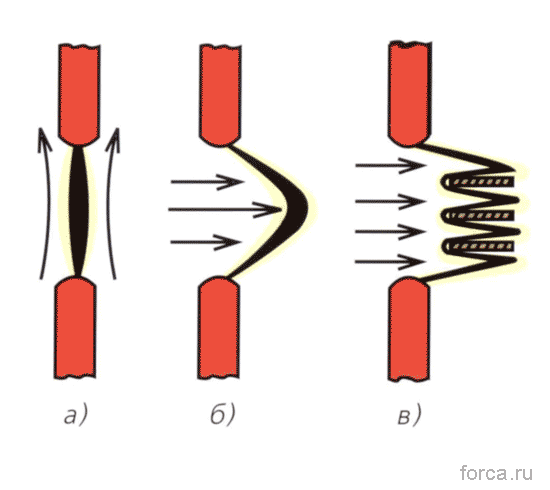

ГАШЕНИЕ ДУГИ ГАЗОВЫМ ДУТЬЕМ: а - продольным; б - поперечным; е - поперечным в камере с изоляционными перегородками
ЭЛЕКТРИЧЕСКАЯ ДУГА И РАСПРЕДЕЛЕНИЕ В НЕЙ НАПРЯЖЕНИЙ: Uд - напряжение дуги; Uк - катодное падение напряжения; Uст - падение напряжения столба дуги; Uд - анодное падение напряжения; l - д; lк; lст; lд - длины дуги, катодной зоны, столба дуги, анодной зоны

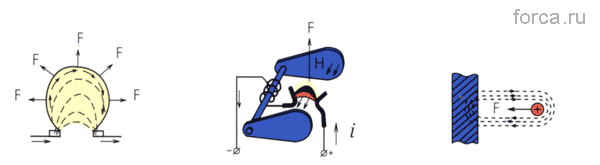

РАСТЯЖЕНИЕ ДУГИ ЭЛЕКТРОДИНАМИЧЕСКИМИ СИЛАМИ
ПРИНЦИП МАГНИТНОГО ДУТЬЯ
ПЕРЕМЕЩЕНИЕ ДУГИ ЗА СЧЕТ ПРИТЯЖЕНИЯ К СТАЛЬНОМУ КОРПУСУ

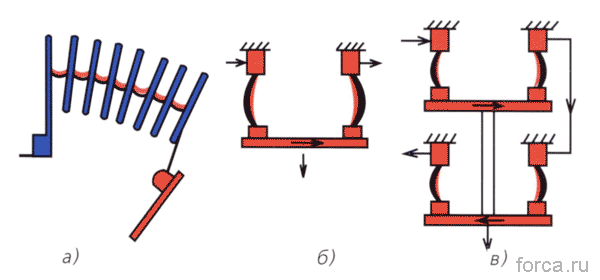

ГАШЕНИЕ ЭЛЕКТРИЧЕСКОЙ ДУГИ: а - дроблением стальными пластинами; б - двухкратным разрывом цепи; е - четырехкратным разрывом цепи
