Баковый элегазовый выключатель на 220 кВ.
Баковые элегазовые выключатели Альстом Грид ежедневно удовлетворяют требования заказчиков, гарантируя высокий уровень надежности, даже при чрезвычайных условиях, например, в областях с высокой сейсмической активностью, тропическим климатом, низкими температурами и с высоким уровнем загрязнения окружающей среды.
Область применения
Серия баковых элегазовых выключателей DT1-245 разработана для решения различных запросов заказчиков:
- для номинального тока отключения короткого замыкания в 40кА - DT1-245P Fl выключатель с пружинным приводом.
- для номинального тока отключения короткого замыкания в 50 кА или 63 кА - DTl-245 F3 / DT1-245 H1 выключатель с пружинным или гидравлическим приводом.
Оба типа выключателя пригодны для однополюсного режима управления (независимый операционный полюс – IPO) или для трехполюсного ступенчатого режима управления. Рабочей температурой применения в районах с холодным климатом является температура -30°C без каких-либо нагревательных систем. Используя любой баковый нагреватель или конструкции со смесью газов, баковые элегазовые выключатели серии DTl-245 могут быть установлены в регионах с температурой даже в -60°С.
Испытание
Выключатели Альстом Грид отвечают требованиям национальных и международных стандартов. Это подтверждается сравнительными тестами-таблицами, основанными на новейших стандартах IEC и ANSI.
Гарантия качества
Альстом Грид проектирует, производит, тестирует и поставляет высоковольтные выключатели в соответствии с последними стандартами ANSI, IEEE и IEC, поддерживая систему обеспечения качества согласно ISO-9001 и ISO-14001. Современные термоустойчивые дугогасительные камеры серии DT характеризуются устойчивым к утечкам литым кожухом из алюминия и надежным экономичным пружинно-приводным механизмом. Более чем 80 000 выключателей с термоустойчивыми дугогасительными камерами и пружинно-приводными механизмами находятся в эксплуатации по всему миру.
Разработка и эксплуатация
Обозначения выключателя типа: DTl-245 Fl
Баковый элегазовый выключатель
1: дугогасительная камера 245: для 245 кВ
F: для пружинного привода или
H: для гидравлического привода
I: один механизм для 3-х полюсного автоматического повторного выключения
3: три механизма для трёхполюсного автоматического повторного выключения
Легкая установка и обслуживание
Серия DTl-245 прошла заводское тестирование и подготовлена к транспортировке с демонтированными втулками и заполненной элегазом, поэтому на месте установки требует всего лишь несколько простых шагов, не нуждаясь в специальных инструментах.
Привод
Alstom Grid доказал надежность своим семидесятилетним опытом работы в области разработки, производства и эксплуатации действующих приводов для высоковольтных переключателей.

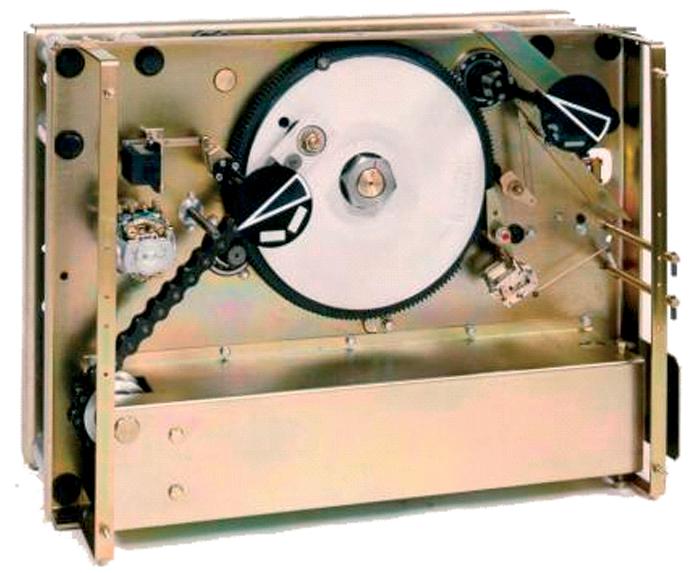

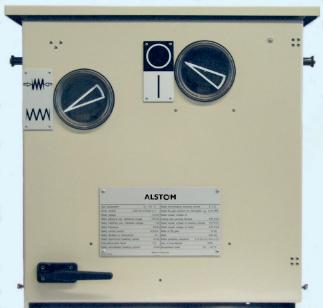

Пружинный привод FK 3

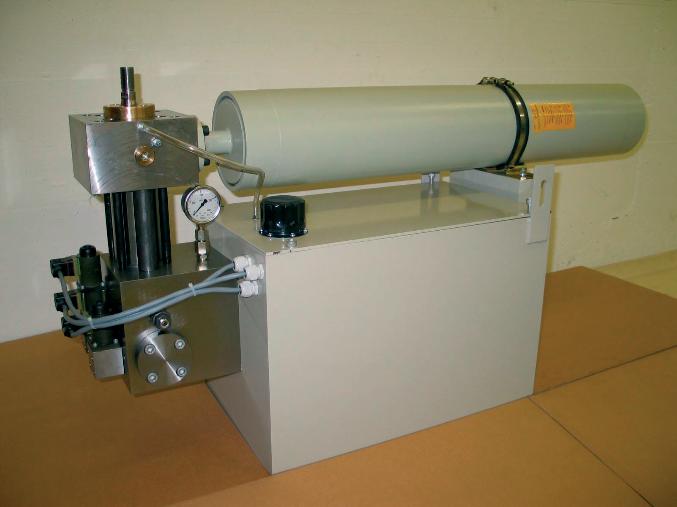

Гидравлический привод выключателей серии DTl-245
Габариты выключателей
DTl-245 F3 |
||
|
мм |
iв |
Al |
1245 |
49 |
A2 |
862 |
33 |
C |
1002 |
39 |
H |
4698 |
185 |
S |
3785 |
149 |
Tl |
2338 |
92 |
T2 |
2050 |
80 |
U |
2592 |
102 |
W |
2880 |
113 |
M |
2285 |
90 |
|
||
DTl-245 P |
||
|
мм |
iв |
Al |
1313 |
52 |
A2 |
1683 |
66 |
B |
626 |
25 |
C |
1044 |
41 |
D |
1288 |
51 |
H |
4551 |
179 |
L |
4258 |
168 |
S |
3577 |
141 |
Tl |
2114 |
83 |
T2 |
1997 |
79 |
U |
2591 |
102 |
W |
2591 |
102 |
|
||
DTl-245H1 |
||
|
мм |
iв |
Al |
1397 |
55 |
A2 |
1505 |
59 |
C |
1338 |
52 |
H |
4770 |
187 |
L |
4387 |
172 |
S |
3474 |
136 |
Tl |
2179 |
85 |
T2 |
1845 |
72 |
U |
2800 |
110 |
W |
2666 |
105 |

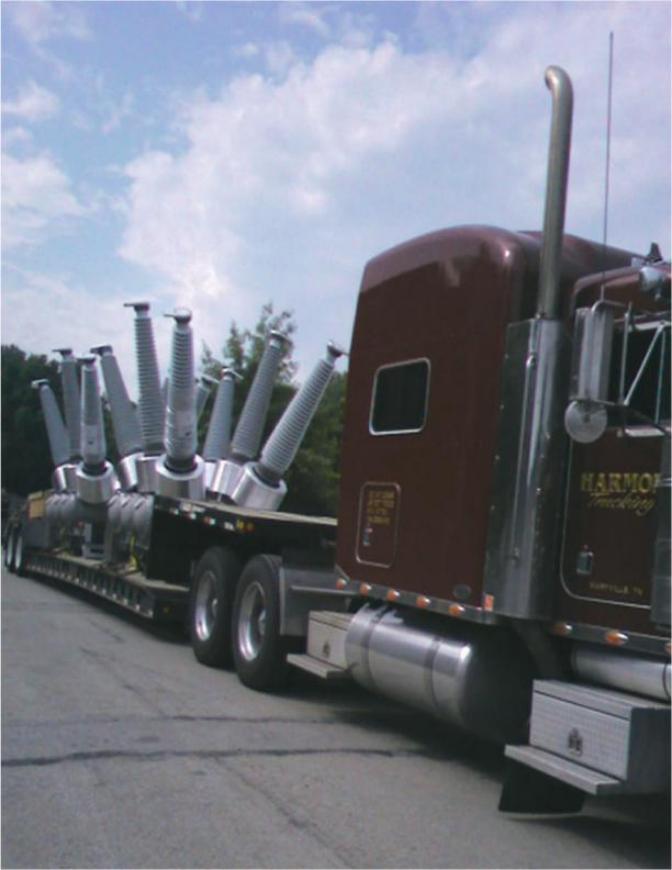

Упаковка и транспортировка
С наземной доставкой или транспортировкой по воздуху Alstom Grid обеспечивает максимальную экономию средств за счет сокращения транспортных мощностей, гарантируя, что вы будете иметь оптимальную доставку и монтаж на месте.
