Вакуумные выключатели среднего напряжения серии WL от компании Sarel (ныне Schneider Electric) предназначены для внутренней установки и эксплуатации в электрических сетях напряжением 10 и 20 кВ. Благодаря эпоксидной заливке каждого полюса вакуумные камеры защищены от ударов, пыли и конденсата. Привод двигательно-пружинный использует энергию запасенную в предварительно взведенной пружине.
Дистанционное управление выключателем WL возможно благодаря применению специальной электрической арматуры (снабженный приводом двигатель, расцепитель и т.д.)

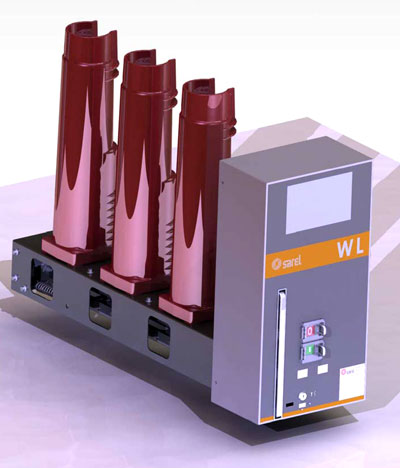

Привод, три полюса и датчик тока (если имеется) монтируются на металлический каркас без колес. Конструкция компактна, прочна и с небольшой массой. Эти выключатели "запечатаны на весь срок" (МЭК 62271-100 и CEI 71-1 нормы).
WL выключатели соответствуют МЭК 62271-100, 62271-100 CEI EN, CENELEC HD 348 S6, ГОСТ стандартам, а также большинства ведущих промышленно развитых стран.

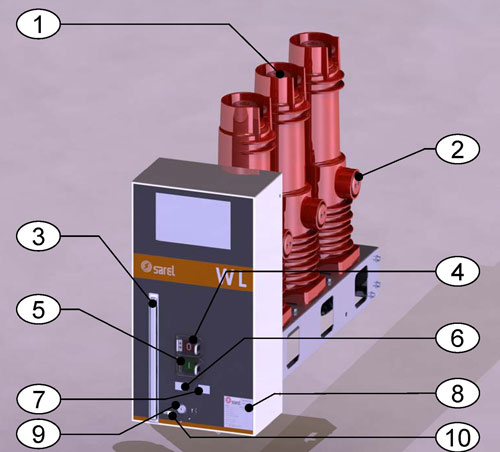

Устройство выключателей
1) Верхние вводы |
2) Средние вводы |
3) Работающий рычаг для взвода пружин |
4) Кнопка включения |
5) Кнопка выключения |
6) Механическое сигнальное устройство включенного / отключенного положения выключателя |
7) Механическое сигнальное устройство заряда пружин |
8) Табличка с характеристиками выключателя |
9) Блокировка |
10) Счетчик числа срабатываний |
Параметры вакуумных выключателей WL
Выключатель |
| WL-VCB-12 кВ | WL-VCB-24 кВ | ||||
Стандарты |
| IEC 62271-100 | IEC 62271-100 | ||||
Номинальное напряжение | [кВ] | 10 | 20 | ||||
Максимальное рабочее напряжение | [кВ] | 12 | 24 | ||||
Выдерживаемое напряжение в 50 ГЦ - | Ud (1 минута) [кВ] | 28 | 50 | ||||
Импульсное выдерживаемое напряжение | [кВ] | 75 | 125 | ||||
Номинальная частота - | [Гц] | 50/60 | 50/60 | ||||
Номинальный нормальный ток (40°C) | Ir | 630 | 800 | 1250 | 630 | 800 | 1250 |
Номинальный ток размыкания короткого замыкания | Isc [kA] | 12.5 | - | - | 12.5 | - | - |
|
| 16 | 16 | 16 | 16 | 16 | 16 |
|
| 20 | 20 | 20 | 20 | 20 | 20 |
Ток термической стойкости | [kA] 3с | 12.5 | - | - | 12.5 | - | - |
|
| 16 | 16 | 16 | 16 | 16 | 16 |
|
| 20 | 20 | 20 | 20 | 20 | 20 |
Номинальный ток включения | Ip [kA] | 31.5 | - | - | 31.5 | - | - |
|
| 40 | 40 | 40 | 40 | - | - |
|
| 50 | 50 | 50 | 50 | 50 | 50 |
Последовательность операций |
| [O-3min-CO-3min-CO] [O-0.3s-CO-3min-CO] | [O-3min-CO-3min-CO] [O-0.3s-CO-3min-CO] | ||||
Время размыкания | [миллисекунда] | 45 | 45 | ||||
Время горения дуги | [миллисекунда] | 5-10 | 8-15 | ||||
Полное время отключения | [миллисекунда] | 50-60 | 50-60 | ||||
Время включения | [миллисекунда] | 80 | 60 | ||||
Масса выключателя | [Кг] | 90 | 100 | ||||
Рабочая температура | [°C] | -20 +40 | -20+40 | ||||

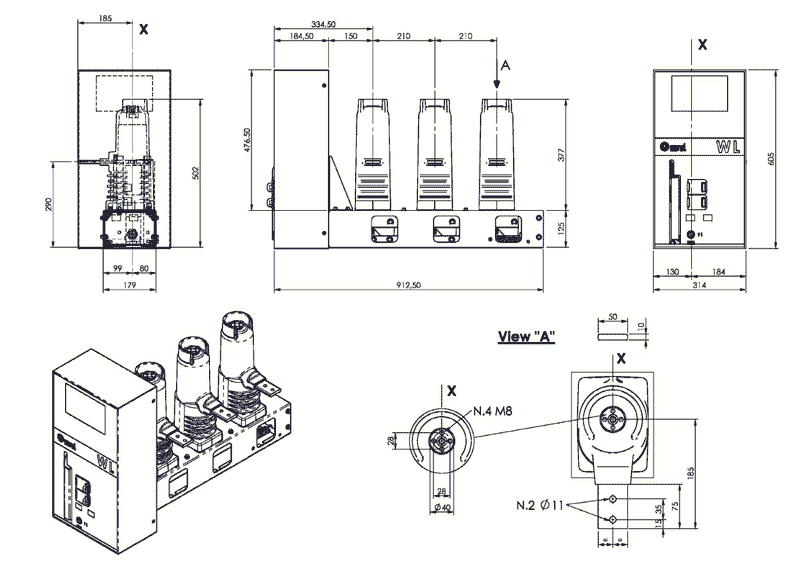

Габариты выключателей WL 12

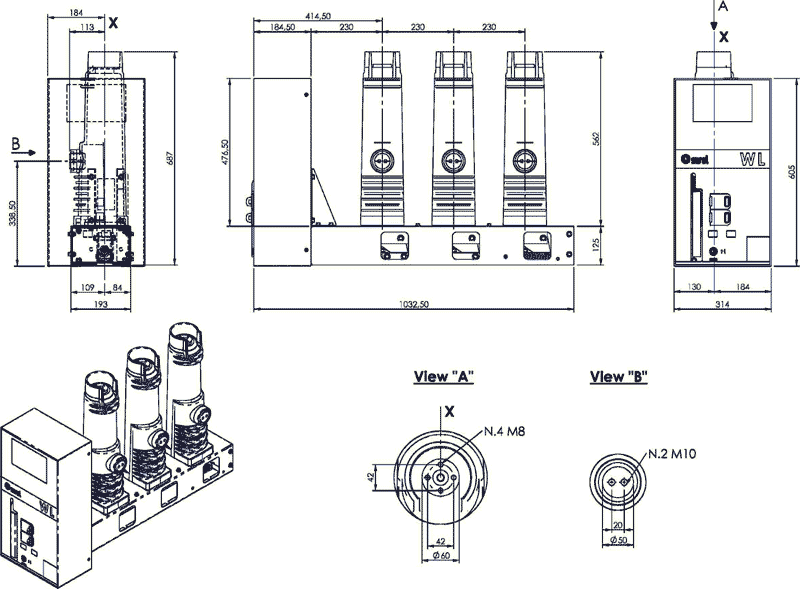

Габариты выключателей WL 24
