Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1250, 1600 2000, 2500

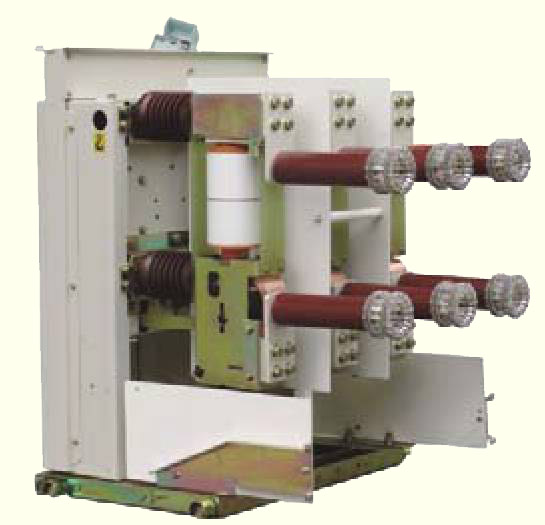

ZN65B-12 - вакуумные выключатели внутренней установки для сетей переменного тока
1.Введение
Вакуумный выключатель серии ZN65B-12, выпускаемой компанией CHINT (Китай), предназначен для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока напряжением 10 кВ и частотой 50 Гц. Выключатель соответствует требованиям стандарта IEC62271-100:2001. Обладая высокой надежностью и длительным сроком службы, данный выключатель может использоваться для защиты и управления оборудованием промышленных предприятий, электростанций и подстанций, в местах, где требуются частые переключения. Выключатель представлен в стационарном и выкатном исполнении.
2. Обозначение модели

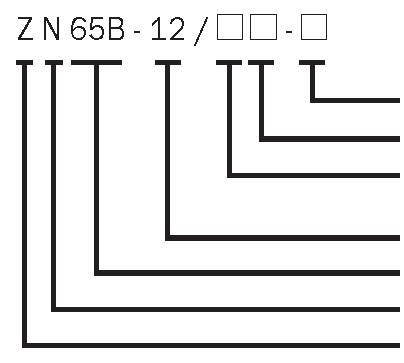

Номинальный ток отключения к.з. (кА) Номинальный ток (A)
Код привода (T: означает пружинный привод, D: электромагнитный) Номинальное напряжение (кВ) Номер проекта Закрытого типа Вакуумный выключатель
3. Условия эксплуатации:
Температура окружающей среды: -15°C ~+40°C;
Высота установки над уровнем моря: не более 2000 м;
Относительная влажность:
Среднесуточная: не более 95%;
Среднемесячная: не более 90%;
Давление насыщенного пара:
Среднесуточное: не более 2.2 кПа;
Среднемесячное: не более 1.8 кПа;
Вибрация, вызванная ударами или землетрясением, в расчет не принимается;
Электромагнитные помехи, наводимые во вторичной системе: не выше 1.6 кВ;
Отсутствие явных загрязнений: пыли, дыма, коррозионных и воспламеняющихся газов, паров воды и соли.
ZN65B-12
4. Технические параметры
Таблица 4.1 Технические параметры выключателя ZN65B-12
No. |
| Параметр | Ед.изм. |
| Значение | |
1. Максимальное рабочее напряжение |
| 12 | ||||
2. | Номинальный уровень прочности изоляции | Выдерживаемое напряжение промышленной частоты, 1 мин | кВ | 42/48 | ||
Выдерживаемое напряжение грозового импульса |
| 75/85 | ||||
3. | Номинальный ток | A | 630 1250 | 630 1250 | 630, 1250, 1600 2000, 2500 | |
4. | Номинальный ток отключения к.з. |
| 20 | 25 | 31.5 | |
5. | Выдерживаемый кратковременный ток | кА | 20 | 25 | 31.5 | |
6. | Номинальный ток к.з. (пиковый) | 50 | 63 | 80 | ||
7. | Номинальный выдерживаемый ток (пиковый) |
| 50 | |||
8. | Коммутационная износостойкость | Класс | E2 | 63 | 80 | |
9. | Общее время отключения | мс |
| < 80 |
| |
10. | Номинальный цикл операций | 0-0.3с-в0-180с-в0 | ||||
11. | Механическая износостойкость | Кол-во | 30000 | |||
12. | Номинальная длительность к.з. | с | 4 | |||
Таблица 4.2 Технические параметры двигателя взвода пружины
Номинальное напряжение, В | Номинальная выходная мощность, Вт | Диапазон рабочего напряжения, В | Время запасания энергии при номинальном напряжении, с |
AC/DC110 AC/DC220 | 200 | 85% ~ 110% номинального напряжения | 5-10 |
Таблица 4.3 Технические параметры включающей и отключающей катушек
| Включающая катушка | Отключающая катушка |
Номинальное рабочее напряжение, В | DC220/AC220, DC110/AC110 DC: 80% ~ 110% номинального | DC220/AC220. DC 110/AC110 |
Диапазон рабочего напряжения | напряжения AC: 85% ~ 110% номинального напряжения | DC: 65% ~ 120% номинального напряжения AC: 85% ~ 120% номинального напряжения |
Мощность катушки, ВА | 195/210 | 195/210 |
5. Особенности конструкции
Привод и дугогасительная камера могут располагаться как впереди, так и сзади, что делает возможным выкатное исполнение выключателя, обладающее как стабильными механическими, так и надежными электрическими свойствами.
Главный токопроводящий контур располагается сзади выключателя, Вакуумная дугогасительная камера установлена на раме выключателя при помощи штыревого изолятора. Находящийся под дугогасительной камерой промежуточный вал изменяет линейное движение дуги в движение вверх-вниз вдоль толкателя камеры. Для обеспечения правильного перемещения толкателя, промежуточные валы каждой фазы снабжены специальными направляющими.
6. Внешний вид и размеры
Рис. 6.1 Стационарное исполнение выключателя (см. рис. 6.1)
Рис. 6.2 Верхние выводы

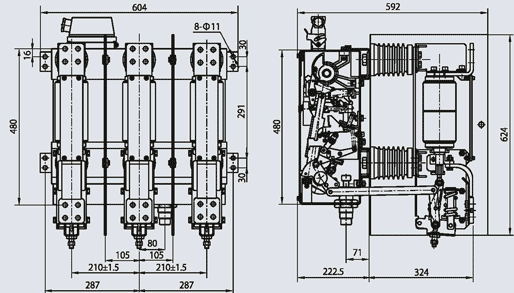

Рис. 6.1 Внешний вид и монтажные размеры выключателя стационарного исполнения серии ZN65B-12
6.2 Внешний вид и размеры выводов (см. рис. 6.2, 6.3). Для выводов ZN65B использован метод подключения Diane.

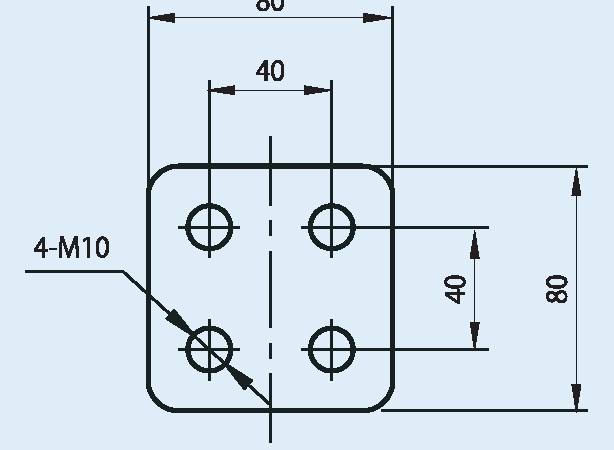

Рис. 6.3 Нижние выводы
