Производитель: CHINT
Номинальное напряжение, кВ: 10
Номинальный ток, А: 630, 1000

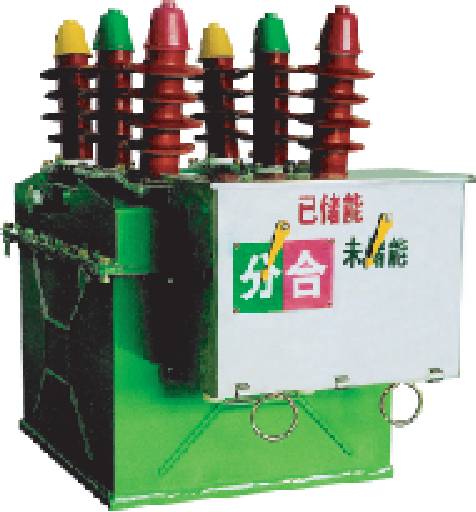

Вакуумный высоковольтный автоматический выключатель переменного тока серии ZW8-12, выпускаемой компанией CHINT (Китай), для установки вне помещений
1 Общее описание
Высоковольтные вакуумные наружные выключатели переменного тока ZW8-12 предназначены для городских и сельских электросетей с частотой 50 Гц с номинальным напряжением 10 кВ для включения и отключения токов нагрузки, токов перегрузки и токов короткого замыкания.
2 Обозначение типа для заказа
ZW8 -12(G) / T 630 -□
Номинальный отключаемый ток короткого замыкания (кА)
Номинальный ток (A)
Оснащен пружинным рабочим механизмом
Оснащен разъединителем
Номинальное напряжение (<B)
Номер конструкции.
Для установки внутри помещений
Вакуумный автоматический выключатель
3 Условия эксплуатации
Температура внешнего воздуха: от -30 °C до +40 °C
Высота над уровнем моря: 2000 метров и ниже
Ветровая нагрузка: не более 700 Па (скорость ветра до 34 м/сек)
3.1.4 Не допускается эксплуатация в таких местах, где на оборудование воздействует сильная вибрация.
4 Основные технические параметры (смотрите Таблицу 1)
Табл.1 | |||
No. | Наименование Единицы | Данные | |
1 | Максимальное рабочее напряжение | кВ | 12 |
2 | Номинальный ток | A | 630, 1000 |
3 | Выдерживаемый напряжения на сетевой частоте в течение 1 мин | 42 | |
4 | Номинальное выдерживаемое напряжение импульса молнии | кВ | 75 |
5 | Номинальный ток отключения короткого замыкания | кА | 12.5, 16, 20 |
6 | Номинальный ток срабатывания короткого замыкания (пиковый) | кА | 31.5, 40, 50 |
7 | Номинальный пиковый выдерживаемый ток | кА | 31.5, 40, 50 |
8 | Номинальный кратковременный выдерживаемый ток 4 секунды | кА | 12.5, 16, 20 |
9 | Номинальная рабочая последовательность |
| O-0.3s-CO-180s-CO |
10 | Число размыканий номинального тока срабатывания короткого замыкания | Раз | 30 |
11 | Механическая надежность | Раз | 10000 |
12 | Номинальное напряжение двигателя запаса энергии | B | -или ~ 220, ~110, -24 |
13 | Номинальное рабочее Обмотка размыкания | B | - или ~ 220,- 110, - 24 |
14 | Номинальный ток расцепления максимального тока | A | 5 |
15 | Допустимый износ контактов | Мм | 3 |
16 | Масса | Кг | 160,175(с изоляциями) |
17 | Расстояние между центрами полюсов (внутри коробки) | мм | 175 ±2(внутри коробки) 260 ±5(снаружи коробки) |
5 Особенности конструкции
Автоматический выключатель состоит из рабочего механизма, проводящей цепи, изолирующей системы, герметичного элемента и кожуха в виде совместной коробки для трех фаз. Проводящая цепь образуется при соединении входных и выходных электродов, проводящей пластины подвижных и неподвижных контактов, проводящего зажима и вакуумной дугогасительной камеры. Внешняя изоляция, реализованная в виде высоковольтного проходного изолятора, обладает высокой устойчивостью к загрязнениям; внутренняя изоляция состоит из воздушных промежутков и эпоксидной смолы. Рабочий механизм активируется энергией, запасенной в пружине. В выключателе также можно установить разъединитель.

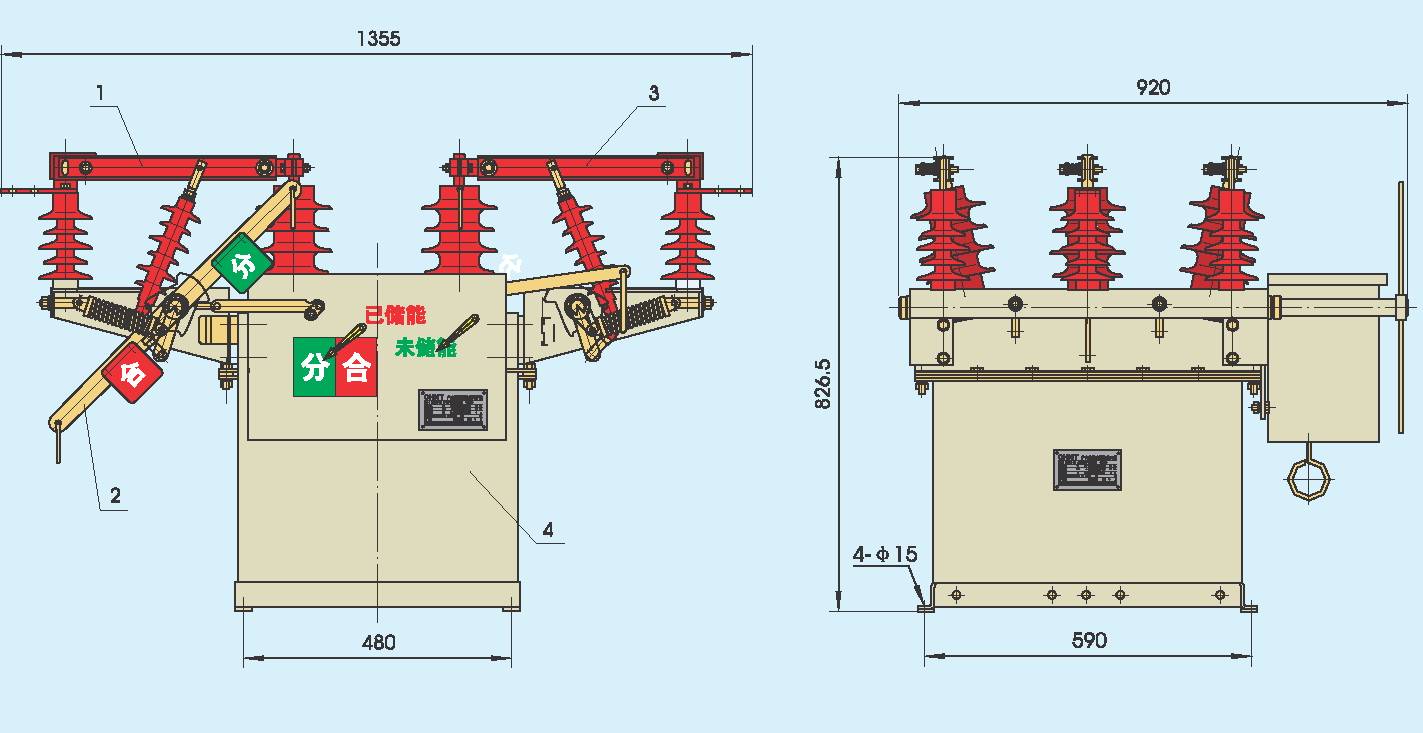

5.1 Габаритные и монтажные размеры выключателя ZW8-12
5.2 Габаритные и монтажные размеры выключателя ZW8-12 оснащен разъединителем
5.3 Габаритные и монтажные размеры выключателя Рис. 3
ZW8-12 оснащен разъединителем и внутренним ТН (трансформатор напряжения)
5.4 Габаритные и монтажные размеры выключателя
ZW8-12 оснащен разъединителем и внутренним ТН (трансформатор напряжения)
5.5 Габаритные и монтажные размеры выключателя ZW8-12 с двумя разъединителем
Рис. 5
6 Указания по заказу
При заказе необходимо указать следующие параметры:
Тип, название, основные технические параметры и количество выключателей
Нужен ли разъединитель, количество и коэффициент трансформации токовых трансформаторов
Напряжение рабочего механизма - постоянное или переменное
Название и количество запасных деталей и принадлежностей
Специальные условия эксплуатации
